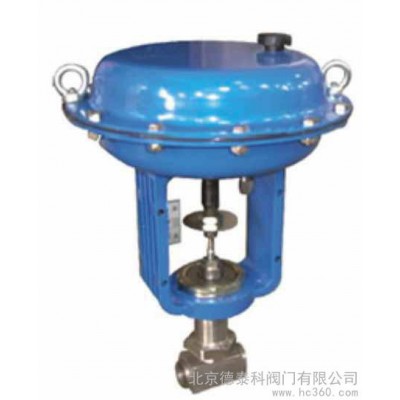

供应威盾VTON进口气动精小型调节阀图1

供应威盾VTON进口气动精小型调节阀

2021-11-21 18:4711260询价

价格:¥123.00/只

材质:碳钢

连接形式:螺纹

起订:1只

供应:300只

发送询价
材质 碳钢
连接形式 螺纹
公称通径 G1/2"G3/4"
密封形式 硬密封型
压力环境 高压
工作温度 高温
标准 美标
流动方向 单向
形态 柱塞式
零部件及配件 执行器
类型(通道位置) 二通式
适用介质 水、蒸汽
用途 调节
品牌 威盾
型号 VTON



进口气动精小型调节阀

关键词:进口气动精小流量调节阀、进口精小型压力调节阀

首先欢迎您访问我们的网站//www.bjfmc.net,感谢您对我们的关注,如果您对我们的产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供**的服务。

美国威盾VTON进口气动薄膜精小型小流量调节阀是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接,具有体积小、重量轻、安装、维护方便等优点。调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。它适用于液体、蒸汽等介质的注流量调节场合。

公称通径(mm) G1/2"G3/4"

阀座直径(mm) 1.5*3456789

流量系数Kv0.00250.080.120.200.320.500.801.00

可调范围30:1

公称压力标准产品1.6 4.0 6.4、10MPa

阀芯形式单座柱塞型阀芯

流量特性直线

作用形式气开式、气关式

工作温度普通型-40~230℃,散热片型230~450℃,特殊订货450~600℃

法兰标准符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

执行机构ZHA/B型多弹簧气动薄膜执行机构

可配附件定位器、电磁阀、空气过滤减压阀限位开关、阀位反馈器、紧急作装置、手轮机构等

注:  工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。

要技术性能指标

泄漏率:Ⅵ 级, 小于额定流量的10-4

回差 :不带,

主要零部件材料

阀体材质:1G1Cr18Ni9Ti、316、316L等

芯座材质:1Cr18Ni9Ti、316、316L等

填料材质:聚四氟乙烯、柔性石墨

膜片材质:橡胶夹尼龙布

执行机构ZHA(B)-11

行程(mm)10

有效面积(cm3)200

气源接口尺寸M16×1.5

公称通径(mm)G1/2"G3/4"

阀座直径(mm)1.53456789

允许压差△P(MPa)6.45.24.6

注: (1)ZHA:正作用执行机构;ZHB 反作用执行机构。

(2)如果允许压差不清楚或**大工作压差超出列表范围请我们联系。

外形尺寸及重量

公通径(mm)G1/2"G3/4"

连接长度 L(mm)9292

高度 H(mm)370370

H1(mm)3030

执行器宽 D(mm)230230

重量(KG) 1818

进口气动薄膜精小型小流量调节阀订货须知

1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀。

美国威盾VTON阀门中国一级代理商联系—北京德泰科阀门有限公司

联系电话:010-59430603;传真:010-51650189 手机:15910656008;

网址:www.bjfmc.net  邮箱:dtkfm@126.com
