价格：￥2111.00/个
品牌：永渠
标准：国标
材质：碳钢
供应：9999个
| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-300 |
| 规格 | DN15-300 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电磁 |
| 适用介质 | 水,蒸汽 |
| 形态 | 旋塞式 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 永渠 |
| 型号 | ZAZM/P |
| 加工定制 | 是 |

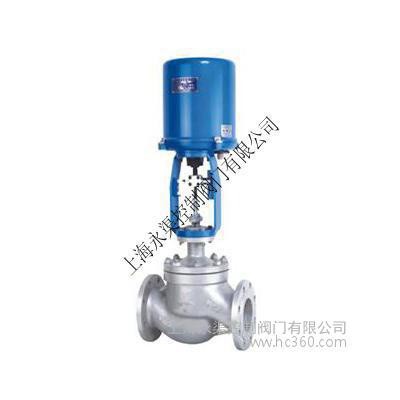

电动套筒调节阀 产品概述
电动套筒调节阀通过接收工业自动化控制系统的信号（如：4～20mA或1～5V）来 驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数，实现自动化调节功能。电动套筒调节阀流体通道成S型，压降损失小，流 量大，流量特性精度高，可调范围广。广泛应用于电力、冶金、石油、化工、医药、锅炉、轻工等行业的自动控制系统中。
电动套筒调节阀 技术参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定流量系数(KV) | 直线 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 | |
等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | ||
允许压差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | ||
公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | ||||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||||
阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、 波纹管密封型(-40～+350℃) | ||||||||||||||
压盖形式 | 螺栓压紧式 | ||||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||||
阀芯形式 | 平衡式阀芯(套筒导向) | ||||||||||||||
流量特性 | 直线性、等百分比 | ||||||||||||||
配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器) | ||||||||||||||
执行器参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | ||||||||||||||
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、 手操功能：手柄 | |||||||||||||||
环境温度：-25～+70℃、环境湿度：≤95% | |||||||||||||||
