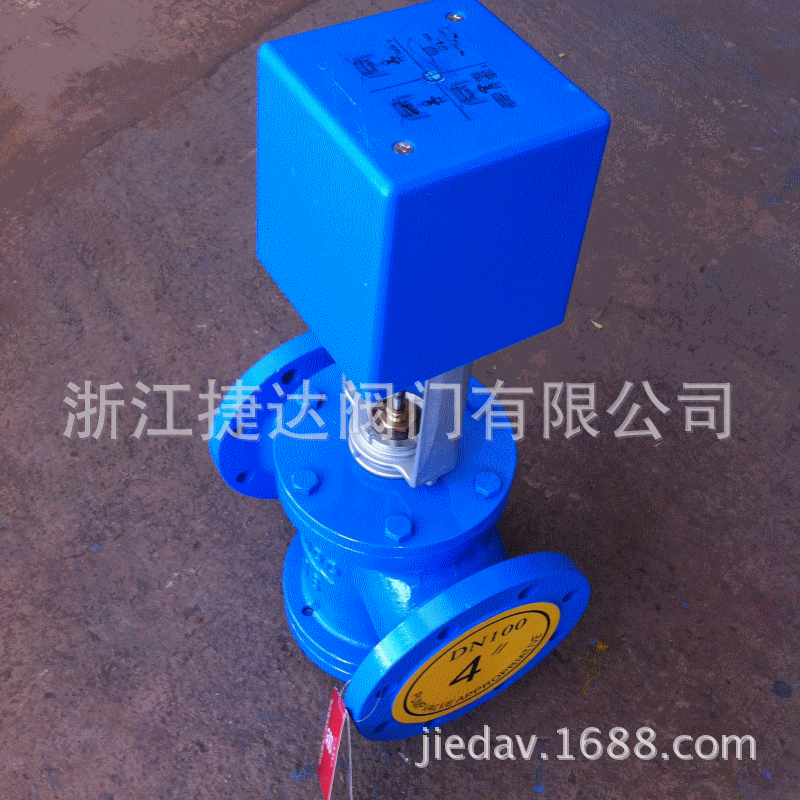

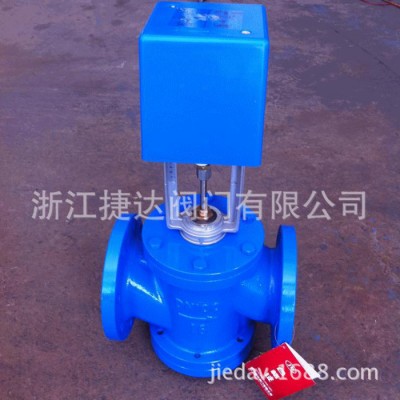

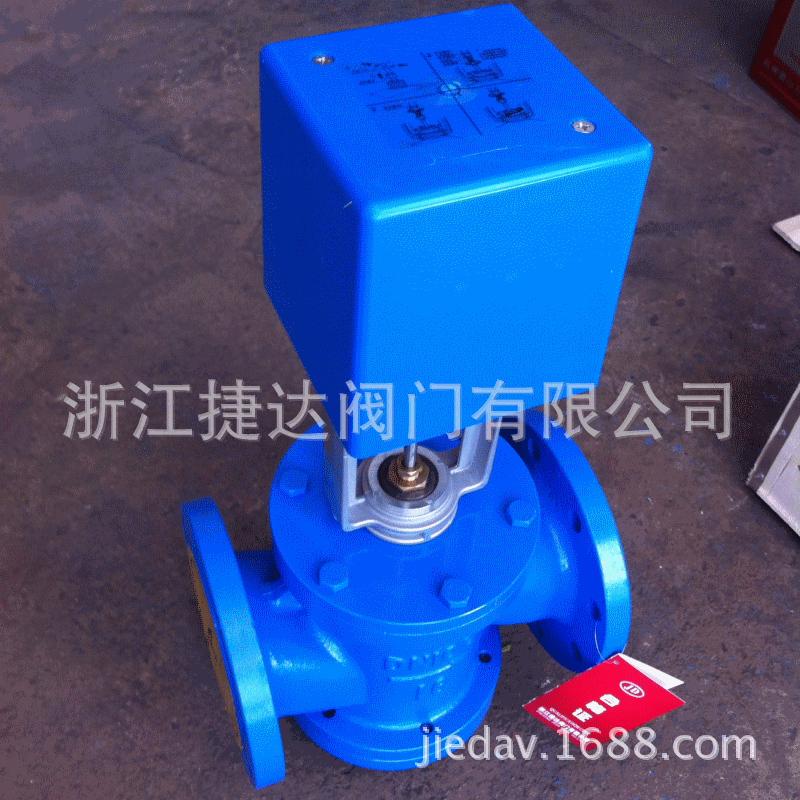

直销捷达牌EDRV动态平衡电动调节阀图1

直销捷达牌EDRV动态平衡电动调节阀

2021-11-21 18:3211460询价

价格:¥1200.00/个

品牌:浙江捷达阀门

标准:国标

材质:球墨铸铁

起订:1个

供应:999个

发送询价
标准 国标
材质 球墨铸铁
工作温度 常温
公称通径 50(mm)
规格 EDRV-16Q-DN50
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 电动
适用介质
形态 直行程
零部件及配件 执行器
压力环境 常压
类型(通道位置) 直通式
品牌 捷达阀门
型号 EDRV
加工定制

捷达阀门EDRV平衡电动调节阀是区别与传统的电动调节阀的新一代产品,是动态平衡与电动调节一体化的产品。在系统符合波动较大的流量系统中,当系统压力变化时,EDRV动态平衡电动调节阀的二段的压差P1-P3也随之变化。
(1)当进口压力P1升高时,P1-P2增大这是电动阀阀芯向上运动,使P1、P2间开度减少,阀芯压力P2降低;当进口压力P1降低是,P1-P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2、P3键的压差式中保持不变。因此这种电动阀的抗干扰能力强,具有动态平衡的功能;
(2)当电动执行器接收控制信号使阀轴延R向旋转时,P2、P3键的开度也随之变化,。由于不管系统压差P1-P3如何变化,P2、P3键的压差P2-P3式中不变,因此对应于任意开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线是一致的,没有偏离,因此这种电动调节阀转传统的电动调节阀具有更好的调节特性。
