江西伯君利阀门唱生产气动调节阀 /ZJHM-16C DN80【价格_现货

价格：￥3520.00/套

品牌：江西伯君利阀门有限公司

标准：国标

材质：碳钢

供应：4套

标准	国标
材质	碳钢
工作温度	常温
公称通径	15-500
规格	DN20,DN50,DN100,DN150
连接形式	法兰
流动方向	单向
密封形式	软密封型
驱动方式	气动
适用介质	水,油品,弱酸碱介质,氮气,氧气,空气
形态	柱塞式
用途	流量控制,调压,调节,风量调节,减压阀,温控,仪表
零部件及配件	配件
压力环境	常压
类型(通道位置)	二通式
品牌	江西伯君利阀门
型号	ZJHM-16
加工定制	是

一、江西伯君利阀门ZJHP精小型气动薄膜单座调节阀的详细资料：

气动薄膜调节阀,气动单座调节阀,ZJHP气动调节阀

一、ZJHP精小型气动薄膜单座调节阀概述

ZJHP气动薄膜调节阀是最新一代的小型气动单座调节阀，是综合国内外先进技术开发的具有九十年代国际先进水平的最新型气动调节阀。阀体有单座阀和套筒阀两种，是当今调节阀的发展方向。

二、江西伯君利阀门气动薄膜调节阀由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。如使用现场没有气源，在工况允许的情况下可以选择电动直通调节阀代替使用。

二、ZJHP气动薄膜调节阀结构特点

1．ZJHP气动薄膜调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2．ZJHP气动薄膜调节阀按作用模式可分；正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《K型》
3．气动小型调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。
4．直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。
5．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比（对数）性、直线性、快开特性。
6．根据使用工况要求，阀芯可设计制作成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质）。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm；最小阀芯DN6mm。适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。

四、、江西伯君利阀门ZJHP气动薄膜调节阀执行机构

ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。

五、江西伯君利阀门ZJHP气动薄膜调节阀零件材质

阀体、阀盖：HT200，ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13

六、江西伯君利阀门ZJHP气动薄膜调节阀性能参数

公称通径DN （mm ）（阀芯直径 dn ）			20				25	32	40	50	65	80	100	125	150	200
			（10）	（12）	（15）	（20）
额定流量系数Kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
额定行程 L （mm）			16					25			40			60
膜片有效面积 Ae （cm2 ）			280					400			600			1000
信号范围 Pr （kPa）			20 ～ 100 、 40 ～ 200
气源压力 Ps （MPa）			0.14 ～ 0.4
固有流量特性			直线、等百分比
固有可调比			50
允许泄漏量			硬阀座： IV 级（10 -4 阀额定容量）软阀座： VI 级
公称压力 PN（MPa）			1.0 、 1.6 、 4.0 、 6.4
工作温度t （ ℃ ）	常温型		-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
	散热型		-40 ～ 450 、 -60 ～ 450
	高温型		450 ～ 560
	低温型		-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250

*本产品性能指标贯彻GB/T4213-92标准

六、ZJHP气动薄膜调节阀性能指标

项目		指标值	项目				指标值
基本误差%	不带定位器	±5.0	始终点偏差 %	气关	不带定位器	始点	±5.0
	带定位器	±1.0				终点	±2.5
回差%	不带定位器	≤3.0			带定位器	始点	±1.0
						终点	±1.0
	带定位器	≤1.0		气开	不带定位器	始点	±2.5
						终点	±5.0
死区%	不带定位器	≤3.0			带定位器	始点	±1.0
						终点	±1.0
	带定位器	≤0.4	允许泄漏量L/h				1×10-4×阀额定容量
额定行程偏差%		±2.5

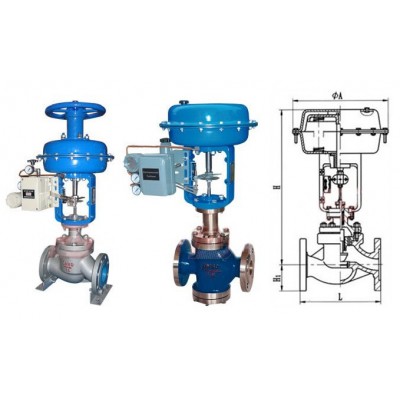

七、江西伯君利阀门ZJHP气动薄膜调节阀外形尺寸

DN	L			H		H1				质量（kg）		φA
DN	PN16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
20	181	194	206	398	548	45	52		65	19	23	285
25	185	197	210	410	560	50	57		70	20	24
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580

八、ZJHP精小型气动薄膜单座调节阀订货须知

1、气动薄膜调节阀公称通径（mm）、公称压力（MPa）。2、气动薄膜调节阀流量系数（Kv）。3、气动薄膜调节阀工作温度及范围。4、气动薄膜调节阀作用方式。5、气动薄膜调节阀阀体、阀内件及填料材质。6、气动薄膜调节阀所配附件。

感谢您访问我们专业气动调节阀的网站,如有任何精小型气动薄膜单座调节阀产品的疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
