价格:¥120.00/个
品牌:EDAC、Norcomp、MH Connectors
形状尺寸:矩形mm
应用范围及用途:EDAC 音频/视频,工业控制,汽车电子测试
起订:1个
供应:100000000个
形状尺寸 | 矩形mm |
---|---|
应用范围及用途 | EDAC 音频/视频,工业控制,汽车电子测试 |
额定电压 | 220v |
工作频率 | 其他 |
接口类型 | 其他 |
类型 | 公头 |
外壳材质 | PC |
芯数 | 20 |
形状 | 矩形 |
应用范围 | 电缆 |
种类 | 插头/插座 |
绝缘体材质 | PC |
接触件材质 | 磷铜 |
品牌 | EDAC |
型号 | 516-020-000-301 |
加工定制 | 否 |
产品特征 1. UL 认证 2. 0.15英寸(3.81mm)间距 X 0.13英寸(3.3Mm)或0.15英寸(3.81mm)排距,交错网格结构 3. 有20P/38P/56P/90P/120P 5种规格的公母座可供选择 4. EDAC 特有的端子设计,360 度对插,安全可靠 5. 多种端子尾针类型可供选择,包括: 压接型,PCB插板型,线孔型以及绕线型尾针 6. 启动螺杆组合应用使得对插及拆装更简单方便 7. 有多种塑胶和金属外壳可与连接器搭配使用,外壳有90度和45度出线孔两种类型 8. 启动螺杆,螺母,定位五金件,端子,外壳等都适用于公母座,根据需要可灵活组合 9. 可提供端子安装,拆卸,押解等专门手工具
技术参数 | |
塑胶材质: 额定电流 | 绿色DAP/PBT或灰色PC 可供选择 8.5 A |
触点电阻 | 最大 10 mΩ |
触点材料 | 磷青铜 |
触点电镀 | 滚镀金 |
| |
介电耐电压 | 1800V 有效值 海平面 |
拔出力 | 0.56N- 4.45N每对 |
工作温度 | -65°C 至 +125°C |

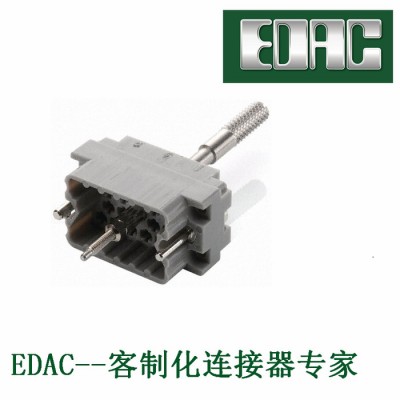

EDAC 516 系列 通用矩形连接器
此系列广泛用于对安全及可靠性高要求的领域,如 音频,视频,广播系统,铁路信号,油和燃气等工业控制系统以及一般工业和汽车控制与测试系统。这些连接器适合多芯电缆到面板的连接或电缆到电缆连接中使用。
