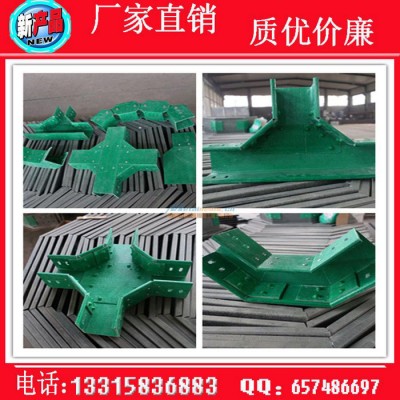

供应电线电缆桥架_玻璃钢电缆槽价格图1

供应电线电缆桥架_玻璃钢电缆槽价格

2021-11-17 16:3611580询价

价格:¥59.00/米

品牌:河北华强科技开发有限公司

材质:玻璃钢

产地:枣强

供应:96854米

发货:6天内

发送询价
材质 玻璃钢
产地 枣强
产品认证 ISO9001-2000
尺寸 300*100*4.2
规格 300*100*4.2
类型 槽式桥架
适用范围 电力
品牌 华强
型号 300*100
加工定制




玻璃钢桥架尺寸


产品名称

规格

厚度

玻璃钢槽式电缆桥架

100*50mm

3Mm

玻璃钢槽式电缆桥架

150*50mm

3mm

玻璃钢槽式电缆桥架

150*100mm

3mm

玻璃钢槽式电缆桥架

200*100mm

3.6mm

玻璃钢槽式电缆桥架

200*150mm

4mm

玻璃钢槽式电缆桥架

200*200mm

4mm

玻璃钢槽式电缆桥架

250*100mm

4mm

玻璃钢槽式电缆桥架

250*150mm

4mm

玻璃钢槽式电缆桥架

250*200mm

4mm

玻璃钢槽式电缆桥架

250*250mm

4mm

玻璃钢槽式电缆桥架

350*250mm

4mm

玻璃钢槽式电缆桥架

300*100mm

4mm

玻璃钢槽式电缆桥架

300*150mm

4mm

玻璃钢槽式电缆桥架

300*200mm

4mm

玻璃钢槽式电缆桥架

310*190mm

4mm/5mm

玻璃钢槽式电缆桥架

400*100mm

4mm

玻璃钢槽式电缆桥架

400*150mm

4.5mm

玻璃钢槽式电缆桥架

400*200mm

4.5mm

玻璃钢槽式电缆桥架

500*100mm

5mm

玻璃钢槽式电缆桥架

500*150mm

5mm

玻璃钢槽式电缆桥架

500*200mm

5mm

玻璃钢槽式电缆桥架

600*100mm

5mm

玻璃钢槽式电缆桥架

600*150mm

5mm

玻璃钢槽式电缆桥架

600*200mm

6mm

  电缆桥架分三大系列:

 一、槽式系列电缆桥架

   槽式电缆桥架是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等,它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

  槽式电缆桥架的护罩随槽体配套供货,其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。

 二、托盘式系列电缆桥架

   托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻,载荷大,造型美观、结构简单,安装方便等优点,它既适用于动力电缆的安装,也适用于控制电缆的敷设。

  托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种,在重腐蚀环境中可作特殊防腐处理。

   托盘式电缆桥架可备护罩,需要配护罩时可在订货时注明,其所有配件与梯级式,槽式桥架通用。

 三、梯级式系列电缆桥架

   梯级式电缆桥架是我公司根据国内外有关资料及我公司同类产品改进而成。它具有重量轻,成本低,造型别具,安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设,特别适用于高、低压动力电缆的敷设。

   梯级式电缆桥架备有护罩,需要配护罩时可在订货时注明,其所有配件与托盘式、槽式桥架通用。

   梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种,在重腐蚀环境中作特殊防腐处理。





电缆桥架的安装:

1、 电缆桥架的总平面布置应作到距离最短,经济合理,安全运行,并应满足施工安装,维修和敷设电缆的要求。

2、 电缆桥架应有足够的刚度和强度,对电缆提供可靠的支撑。

3、 电缆敷设后,电缆桥架的挠度应不大于电缆桥架跨度的1/200。当电缆桥架的跨度≥6000mm时,其挠度应不大于电缆桥架的跨度的1/150。

4、电缆桥架应尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装,与土建专业密切配合。

5、 电缆桥架与工艺管架共架安装时,电缆桥架应布置在管架的一侧。

6、 电缆桥架与各种管道平行架设时,其净距离应满足下列要求:

6.1电缆桥架与一般工艺管道(如压缩空气管道等)平行架设时不小于400mm。

6.2电缆桥架与具有腐蚀性液体管道平行架设时不小于500mm。

6.3电缆桥架不宜在输送具有腐蚀性液体管道的下方或具有腐蚀性气体管道上方平行安装。当无法避免时,应不小于500mm。且其间应用防腐隔板隔开。

6.4电缆桥架与热力管道平行架设,热力管道有保温层时不小于500mm,无保温层时不小于1000mm。

6.5电缆桥架不宜在热力管道的上方平行安装,当无法避免需在热力管道上方平行安装时,应不小于1000mm,其间应采取有效的隔热措施。

7、电缆桥架与各种管道交叉时,其净距离应满足下列要求:

7.1电缆桥架与一般工艺管道交叉时,不小于300mm。

7.2电缆桥架与具有腐蚀性液体管道下方或具有腐蚀性气体管道上方交叉时,应不小于500mm,且在交叉处用防腐蚀盖板将电缆桥架保护起来,其盖板长度应不小于d+2000mm,(d为管道外径)。

7.3电缆桥架与热力管道交叉,热力管道有保温层时,应不小于500mm,无保温层时,应不小于1000mm,且在交叉处应用隔热板(例如石棉板)将电缆桥架保护起来,隔热板长度应不小于d+2000mm。(d为热力管道保温层的外径)

8、 电缆桥架穿墙安装时,应根据环境条件,采用密封装置:

8.1电缆桥架从正常环境穿墙进入防火、防爆的环境时,墙上应安装相应的密封装置。

8.2电缆桥架从室内穿墙至室外时,在墙的外侧应采取防雨措施。

8.3电缆桥架从室内穿墙至室外较高处安装时,电缆桥架应先向下倾斜延长适当距离,然后再向上架设,防止雨水顺电缆桥架流入室内。

8.4电缆桥架过伸缩沉降缝时,电缆桥应断开,断开距离以100mm左右为宜。

9、两组电缆桥在同一横梁上安装时,两组电缆桥之间的净距离应不小于50mm。

10、 敷设10kV及以上电缆的电缆桥架多层安装时,其层间距一般不小于300mm。

11、电缆桥架到楼板、梁或其他障碍物等的底部的距离应不小于300mm。

12、一般情况下,支撑电缆桥的各托臂之间的距离以1.5~3左右为宜,并根据具体情况校验。

13、电缆桥架水平安装时,其直接板连接处不应置于跨度的1/2处或支撑点上。

14、电缆桥架安装时出现的悬臂段,一般不得超过1000mm。

15、电缆桥架不应作行人通道使用。

16、在下列情况之一者,电缆桥架应加保护罩:

16.1电缆桥架在户外安装时,其最上层或每一层。

16.2电缆桥架在铁算子板或相类似的带孔装置下安装时,其最上层电缆桥架应加保护罩,如果最上层电缆桥架宽度小于下层的桥架宽度时,下层电缆桥架亦加保护罩。

16.3电缆桥架垂直安装时,离所在地平面2m以内的电缆桥架。

16.4电缆桥架安装在容易受到4电缆桥架安装在容易受到机械损伤的地方。

16.5电缆桥架安装在多粉尘的场所。

16.6有特殊要求的场所。

17、 电缆桥架内敷设的电缆,应用尼龙卡带,绑线或金属卡子进行固定,固定点要求如下:

17.1水平敷设时,电缆首末两端及转弯、电缆中间接头的两端处。
