任希GGD型交流低压配电柜 低压抽屉柜GCK、GCS、计量柜 GCS、GCK、MNS-计量柜、进线柜、电容柜

价格：￥12000.00/台

材质：锌合金

额定电压：380V

起订：1台

供应：998台

发货：10天内

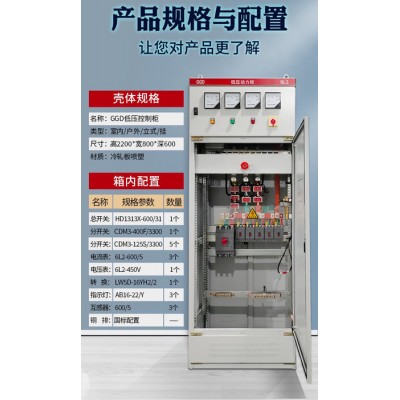

GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流1000A至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB/T7251《低压成套开关设备》等标准。

使用条件：

1、周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃

2、室内安装使用，使用地点的海拔高度不得超过2000m

3、周围空气相对湿度在高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝雾的影响。

4、设备安装时与垂直面的倾斜度不超过5度

5、设备应安装在无剧烈震动和冲击的地方，以及不足以用电器元件受到腐蚀的场所。

6、用户有特殊要求时可与制造商协商解决。

产品型号：

GGD□□□

G：交流低压配电柜

G：电器元件固定安装、固定接线

D：电力用柜

□：设计序号 1、分断能力为15KA 2、分断能力为30KA、3、分断能力为50KA

□：主电路方案代号

□：辅助电路方案代号

技术参数：

1、主电路方案

GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路功能变化及控制电压的变化而派生出的方案和规格）：

GGD1：49个方案，123个规格

GGD2：53个方案，107个规格

GGD3：27个方案，68个规格

主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到3150A，适合2000KV以下的配电变压器选用。

此外，为适应无功补偿的需要设计GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

2、辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件，同时NLS还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。

3、主母线

考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下的时采用单铝排母线，额定电流大于1500A时采用双铜排母线，生产厂按此规定制造样机并通过型式试验。生产厂也可根据用户要求将铝母线换成同等载流量的铜母线。

母线的搭接面均采用搪锡工艺处理。

4、电器元件选择

A、GGD柜主要采用国内已能批量生产的较先进的电器元件，如DW45、MCCB、DZ20、DW15等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10等，不选用已淘汰的电器元件。

B、HD13BX和HS13BX型旋转操作式刀开关是NLS为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。

C、如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。

D、为进一步提高主电路的动稳定能力，NLS设计了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高、自熄性能好和结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。

产品特点：

1、GGD型交流低压配电柜地柜体采用通用柜地形式，构架用8MF冷弯型钢局焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体地精度和质量。通用柜的零部件按模块原理设计，并由20模的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。

2、GGD柜设计时充分考虑到柜体运行时的散热问题。在柜体上下两端均有不同数量的散热槽

孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封地柜体自下而上从形成一个自然通风道，达到散热地目的。

3、照现代工业产品造型设计地要求，采用黄金分割比地方法设计柜体外形和各部分的分割尺寸，使整体美观大方、面目一新。

4 、门用转轴式活动铰链与构架相连，安装。拆卸方便。门的折边处有一根山形橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

5、装有电器元件的仪表门哦那个多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

6、柜体面漆选用聚酯桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境。

7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

8、柜体护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。

安装使用：

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因，对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。

1、产品安装应按安装示意图进行，基础槽钢和螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净涂上中性凡士林或采取其他措施，然后用螺栓固定。

2、产品在安装完毕后投入运行前需进行如下项目的检查与试验。

A检查柜体面漆有无脱落，柜内是否干燥清洁

B电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象

C主要电器的通断是否可靠、准确，辅助接点的通断是否可靠准确

D仪表的指示与互感器的变化及极性是否正确

E母线连接是否良好，绝缘支撑件，安装件及附件是否安装牢固可靠

F辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否准确

G电路的接点是否符合电器原理图的要求

H保护电路系统是否符合要求

I用500V兆欧表测量绝级电阻值不得低于1兆欧。
