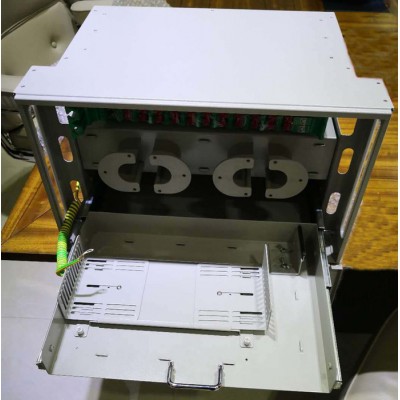

眉头配电柜、 ONU光电箱、ONU柜、农网用ONU光纤配线箱图1

眉头配电柜、 ONU光电箱、ONU柜、农网用ONU光纤配线箱

2021-11-17 16:1711120询价

价格:¥2000.00/个

品牌:德瑞佳

光纤**大容量:144芯

材质:冷轧板

供应:10000个

发送询价
光纤最大容量 144芯
材质 冷轧板
插拔次数 5000(次)
插入损耗 ≥18dB(50KHz~233MHz)
品牌 德瑞佳DDF配线架
型号 DRJ-ODF-1u-12-FC

电气性能

75Ω/ 75Ω不平衡式连接单元

特性阻抗:75Ω

回波损耗:

回线介入衰减:≤0.3dB(50KHz~233Hz )

内外导体间绝缘电阻:≥1000MΩ(500V)

内、外导体间接触电阻: ≤2.5mΩ(外导体)

               ≤10mΩ(内导体)

内外导体间耐电压:≥1000V*AC*1min不击穿、无飞弧

回线间串音防卫度:≥70dB(50KHz~233MHz)


主要机械性能

拉脱力  (N):抗电缆拉伸能力大于 50

分离力  (N):在无锁定状态下为2.2 ~ 10

机械耐久性:同轴连接器插拔1000次后,符合其电气性能,且接触面应仍有电镀层,不得露出基底材料。



环境条件

工作温度:-5 ℃ ~ +40 ℃

        相对湿度:≤ 85%(+30℃)

        大气压力:70 kPa ~ 106 kPa


储存温度

    -25 ℃ ~ +55℃


试验环境条件

试验在标准条件下进行,即

温度:  15 ℃ ~ 35 ℃

        相对湿度:≤ 75%

        大气压力:86 kPa ~ 106 kPa



机架的特征

        1,产品属于双面架,开放式设计。

        2,架体上的单元体安装孔位标准化设计,通用性好

        3,满足21〞及19〞安装的单元体的安装,互换性好。

        4,满足不同数量的单元体的安装,按实际需要情况任意调节单元体的安装位置。

        5,机架内部空间利用率提高36%

        6,单元体可向下翻转90°,便于电缆成端操作。

        7,单元体采用导向推进自动定位,开启及关闭操作方便

        8,Y”型同轴插头带有测试口,具有在线测试功能。

        9,采用表面镀金的同轴连接器,接触电阻低,连接可靠。

        10,系统标识清晰、完善,方便维护与管理。
