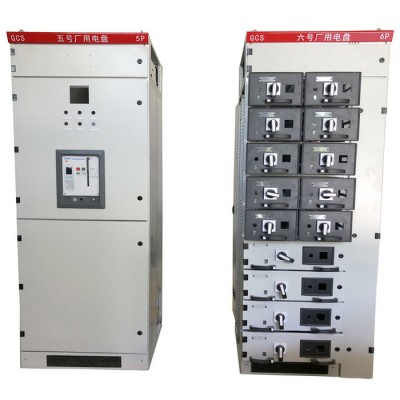

雷神GCK型抽出式开关柜 低压开关柜/配电柜 低压配电柜图1

雷神GCK型抽出式开关柜 低压开关柜/配电柜 低压配电柜

2021-11-17 15:5611550询价

价格:¥30000.00/台

材质:锌合金

额定电流:630A

起订:1台

供应:100000台

发货:10天内

发送询价
材质 锌合金
额定电流 630A
额定电压 0.38KV
额定频率 50Hz
防护等级 IP20
结构形式 抽出式
用途 开关
品牌 雷神
型号 GCK型抽出式开关柜
加工定制
短路关合电流 50KA
CCC证书编号 A2017CCC0301

低压开关柜/配电柜 GCK型抽出式开关柜

产品概述

      GCK低压抽出式开关柜适用于发电厂、变电站、工矿企业和高层建筑等场所,作为交流380V、频率50HZ电力系统的配电和电动机控制之用。

执行标准:IEC439.1,GB7251.1等。


使用条件

①周围空气温度:上限+40℃,下限-10℃。

②海拔:≤2000m(若超过海拔2000m订货时应说明)。

③周围相对湿度:日平均值≤95%,月平均值90%。

④周围空气:没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。

⑤无经常性剧烈震动或常年腐蚀场所。

低压抽出式开关柜产品结构及特点

1、基本框架为组合装配式结构,框架的全部结构件通过螺钉紧固互相连接成基本框架,再加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件,组装成一台完整的开关柜的柜体。

2、框架采用KB型(C型)和异型钢材,利用三维角板定位,螺栓连接无焊接结构从而避免了焊接变形和应力,提高了安装精度。

3、框架及零部件安装孔按模数E:20mm变化。

4、零部件通用性强、适用性好、标准化程度高,功能单元(抽屉)的抽出、插入为杠杆操作,加上配置轨道轴承操作轻便、可靠。

5、内部结构采用镀锌处理,外部经酸和磷化处理后,采用静电环氧粉末喷涂,柜体外壳防护等级为IP40。

6、柜体按MCC方案可分为:抽屉式和固定隔式,抽屉单元高度有:200mm,300mm,500mm,600mm等规格。

7、柜体高度H为2200mm,深度D为800mm或1000mm,宽度W为600mm或800mm,1000mm。也可根据用户要求来定制其它大小的柜体。

8、GCK低压抽出式开关柜适用于发电厂、冶金、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、频率50Hz电力系统的配电和电动机控制之用。GCK是经过全面试验,由制造厂组装的型低压开关柜,它符合:IEC439,1-1992GB7251.1-1997。

功能单元(抽屉单元)

①抽屉层高的模数为200mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。

②每台MCC柜能安装9个一单元抽屉或18个1/2单元的抽屉。

③隔室的门板由主开关的操作机构与抽屉进行机械连锁,主开关在合闸位置时,抽屉不能抽出。

④主开关的操作机构可用一把挂锁锁定在合闸或分闸位置,可安全地进行电器设备的维修。

⑤功能单元背面具有主电路进出机构,具有三位置功能,操作简单可靠。

 ⑥抽屉单元采用旋转式推进机构,具有三位置功能,操作简单可靠。

⑦抽屉隔室中采用新型一次进行线罩,抽屉抽出后使之隔室内不会触及垂直母线。

母线系统

①母线系统采用三相四线制、三相五线制,水平母线装于柜顶,N线、PE线既可以装于柜顶,也可以装于柜下部。因水平母线顶置,用户拿掉顶盖可以很方便的安装水平母线。

②垂直母线采用聚碳酸脂工程塑料壳封闭。

电缆

电缆室位于柜后独立隔室中。电缆室中有专用的一、二接线端子及相应的电缆固定件。根据柜体进出线方式,在底板或顶盖板上冲敲落孔或出线法拦板。

订货须知

用户订货时应提供下列资料

1、一次回路方案编号、设备型号、容量及单线系统图;

2、二次回路原理图,如用户未提供要求,制造厂按标准提供;

3、开关柜的排列图和配电室平面布置图;

4、主母线规格未提供要求时制造厂按标准提供;

5、开关柜表面颜色(制造厂家标准颜色为:浅豆色);

若用户有其他要求可与制造厂商协商解决。



低压开关柜 GCS型低压抽出式开关柜

产品概述

GCS型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜,该装置目前已被电力用户广泛选用。

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380V/(400)V/(600)V,额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。装置的基本组织形式。

装置的设计符合下列标准:1EC439-1《低压成套开关和控制设备》GB7251《低氏压成套开关设备》ZBK36001《低压抽出式成套开关设备》

使用条件

1、周围空气温度不高于+40℃,不低于-5℃。24小时内平均温度不得高于+35℃。  超过时,需根据实际情况降容运行。

2、户内使用,使用地点的海拔高度不得超过2000m。

3、周围空气相对湿度在温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度:如+20℃是为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、装置安装时与垂直面的倾斜度不超过5°,且整组柜列相对平整(符合GBJ232-82标准)。

5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。

6、用户有特殊要求时,可以与我公司协商解决。


装置特点

1、提高转接件的热容量,较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

2、功能单元之间、隔室之间的分隔清晰、可靠,不因某一单元的故障而影响其他单元工作,使故障局限在最小范围。

3、母线平置式排列使装置的动、热稳定性好,能承受80/176kA短路电流的冲击。

4、MCC柜单柜的回路数量多到22回,充分考虑大单机容量发电,石化系统等行业自动化电动门(机)群的需要。

5、装置与外部电缆的连接在带电缆隔室中完成,电缆可以上下进出。零序电流互感器置于电缆隔室内,使安装维修方便。

6、同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件短路强度的要求。

7、抽屉单元有足够数量的二次插件(1单元及以上为32对,1/2单元为20对)。可满足计算机接口和自控回路对接点数量的要求。

结构特点

1.装置的主构架采用8MF型钢,构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm。

2.装置各功能室严格分开,其隔室主要分为功能单元室、母线室、电缆室,各单元的功能相对独立。

3.装置柜体的尺寸系列。

宽X深X高=600X800X2200,600X1000X2200 800X800X2200,800X1000X2200 1000X800X2200,1000X1000X2200

4.功能单元

a.抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。

b.抽屉改变仅在高度尺寸上的变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

c.每台MCC柜能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。

d.抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。

e.1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

f.单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。

g.抽屉面板具有分、合、试验、抽出等位置的明显标志。

h.抽屉单元设有机械联锁装置。

5.馈线柜和电动机控制柜设有专用的电缆隔室,功能单元室与电缆室内电缆的连接通过转接件或转接铜排实现,既提高了电缆的使用可靠性,又方便了用户对电缆的安装与维修。

电缆隔室有两个宽度尺寸(240mm和440mm)可供选用,视电缆数量、截面和用户对安装维修方便和要求而定。

6.装置的功能单元辅助接点对数一单元及以上的为32对,1/2单元的为20对,能满足自动化用户与计算机接口的需要。

7.考虑到干式变压器使用的普通性安全性和油浸变压器的经济性,装置既可以方便的与干式变压器组成一个组列,也可以与油浸变压器低压母线方便连接。

8.以抽屉为主体,同时具有抽出式和固定式,可以混合组合,任意选用。

9.装置接三相五线制和三相四线制设计,设计部门和用户可以选用PE+N或PEN方式。

10.柜体的防护等级为IP30、IP40,可以按用户需要选用。



1产品的安装应按安装示意图进行。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时,如表面因运输、保管等原因有不平整时需平整后再连接紧固。

2装置单独或成列安装时,其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定。


3产品安装后投运前的检查与试验。

a.检查柜面漆或其它复盖材料(如喷塑)有否损坏,柜内是否干燥清洁。

b.电器元件的操作机构是否灵活,不应有卡涩或操作力过大现象。

c.主要电器的主辅触头的通断是否可靠、准确。

d.抽屉或抽出式机构抽拉应灵活、轻便、无卡阻和碰撞现象。

e.抽屉或抽出式结构的动、静触头的中心线应一致,触头接触应紧。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确,闭锁或解除均应可靠。

f.相同尺寸的抽屉应能方便的互换,无卡阻和碰撞现象。

g.抽屉与柜体间的接地触头应接触紧密,当抽屉推入时,抽屉的接地触头应比主触头先接触,拉出时接地触头比主触头后断开。

h.仪表的刻度整定、互感器的变化比及极性应正确无误。

i.熔断器的熔芯规格应符合工程设计的要求。

j.保护的额定值及整定值应正确,动作可靠。

k.继电用1000兆欧表测量绝缘电阻值不得低子1MΩ

l.各母线的连接应良好,绝缘支撑件,安装件及其它附件安装应牢固可靠。

4 使用注意事项

a.装置为不靠墙安装,正面操作,双面维修的低压配电柜。柜的维修通道及柜门,必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。

b.空气断路器、塑壳断路器经过多次分、合,特别是经过短路分、合后,会使触头局部烧伤和产生碳类物质,使接触电阻增大,应按断路器使用说明书进行维修和检修。

c.经过安装和维修后,必须严格检查各隔离之间、功能单元之间的隔离状况,以确保本装置良好的功能分隔性,防止出现故障扩大。

产品成套性

制造厂供货时应提供下列文件及附件:

1.装置清单;2产品合格证;3.使用说明书;4.出厂试验报告;5.有关电气图纸;6.柜门钥匙,操作手柄及合同规定的备品配件;7.主要的元器件的安装说明书

安装与使用

产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知合同有关部门做好商务记录,共同分析原因,作好和善后处理。

对于不立即安装的产品,应根据正常使用条件和电气设备暂时保管规程要求置于适当的场地

订货须知

订货合同包含以下内容:

1、产品的全型号包括主电路方案号和辅助电路方案号;   2主电路系统组合顺序图;

3、辅助电路电气原理图;4柜内元器件清单;    5电路中电压、电流、时间等整定参数;

6、与产品正常使用不符的其他特殊要求。


低压开关柜  MNS型抽出式开关柜

产品概述

MNS是一种模块化、多功能的低压配电柜,应用于电厂、石油化工、工矿企业及高层建筑等领域中所用需要高可靠性场合的低压配电、控制系统。

执行标准:IEC439-1,UTE63-410,GB7251 1等。使用条件

①:周围空气温度:上限+40℃,下限-10℃。

②海拔:≤2000m(若超过海拔2000m订货时应说明)。

③周围相对湿度:日平均值≤95%,月平均值≤90%。

④周围空气:没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。

⑤无经常性剧烈震动或常年腐蚀场所。

⑥本装置适应于以下温度的运输和储存过程:-25℃至55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常的条件下应能正常工作。如果上述使用条件不能满足时,应由用户和制造厂协商解决。

⑦当本装置使用海上石油和核电站时,应另行签订技术协议。


MNS特点

设计紧凑:以较小的空间容纳较多的功能单元;

结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要;

母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠;

各种大小抽屉的机械联锁机构符合标准规定,有连锁、试验、分离三个明显的位置,安全可靠;

采用高强度阻燃型工程燃料,有效加强了防护安全性能;  柜体可按工作环境的不同要求选用相应的防护等级;

设备运行连续性和可靠性高;


MNS结构

①MNS型低压开关柜框架为组合式结构,基本骨架由C型型材组装而成,C型材是以E=25mm为模数间隔安装孔的钢板弯制而成,柜架的全部结构件经过镀锌处理;

②MNS型组合式低压开关柜的每一个柜体分隔为三个室即水平母线室、抽屉小室、电缆室。室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属隔窗;

③MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出,上进下出,下进上出,下进下出;

抽屉式功能单元

①抽屉单元标准规格有8E/4、8E/2、8E、16E、24E(E=25mm)五个规格,额定电流至400A,每台装置可以配置9个8E单元抽屉或36个(8E/4)抽屉。

②抽屉内设有机械联锁装置,通过操作手柄和大联锁可准确地的将抽屉定位在连接/试验/分离/移出等位置,并可在不同位置分别用挂锁进行锁定。

③当断路器合时,联锁机构锁定抽屉禁止移动,确保操作安全性。

④操作过程中需要整定或检查抽屉内部情况要打开抽屉面板,可用解锁工具将面板打开。

⑤各抽屉单元完全独立隔离,同规格的抽屉可灵活的互换。

⑥抽屉单元上均装有专用导轨及轮,可保证抽屉进出轻松、灵活。

母线系统

①开关柜的主母线布置在主母线隔室内,可置于柜后或柜顶(后出线时主母线须置于柜顶)置于柜后分为上、下层布置。

②单层主母线每相母线由2条母线组成,适用于2500A及以下,超过2500A时主母线为双层布置,每相母线由4条母线组成(额定电流可达4000A)两层主母线的载面大小可以不相同,且主母线和分支母线连接时不须打孔。

抽屉类型

MCC(电动机控制中心)的抽屉分为以下五类:

8E/4:高200X宽150x深400mm

8E/2:高200X宽150X深400mm

   8E  :高200X宽600x深400mm

16E  :高400X宽600x深400mm

24E  :高600X宽600X深400mm


订货须知

用户应提供下列资料:

1、主电路方案单线系统图

2、原理图或原理接线图

3、每柜所装电器设备的详细规格及数量,并填写订货规范书。

4、开关柜的排列及组合图,平面布置图。



1.动力配电中心(PC)

(1)PC柜内分割成三个隔室;

水平母线隔室:在柜的后部;

功能单元隔室:在柜前上部或柜前左边;

(2)分割措施:

水平母线隔室与功能单元措施之间用钢板分隔。

控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。

(3)柜内安装的框架式断路器,均能在关门状态下实现柜外手动操作,观察断路器的分合闸状态和根据操作机构与门的位置关系,判断出断路器在试验位置还是在工作位置。

(4)主电路与辅助电路之间设计成分隔结构,仪表、信号灯和按钮等组成的辅助电器单元,均安装于塑料板上,板后用阻燃型聚胺脂发泡塑料做成的罩壳与主电路分离。

2.抽出式电动机控制中心和小电流的动力配电中心(MCC)

抽出式MCC柜内分成三个隔室,即柜后的水平母线隔室,柜前部左边的功能单元隔室,柜前部右边的电缆隔室,水平母线隔室与功能单元隔室之间用阻燃型发泡塑料制造的功能板分隔,电缆隔室与水平母线隔室,功能单元隔室之间用钢板分隔。


SZDW系列微机监控高频开关直流电源系统

产品概述

       SZDW系列微机监控高频开关直流电源系统,适用于发电厂、变电站、开关站等场所,作为高压负荷开关分合闸、事故照明、继电保护、自动控制等所需的直流电源。

本系列产品的运用可提高操作电源的可靠性、灵活性及性能指标,计算机控制技术的运用可使操作智能化,为实现无人或少人值守创造条件。因此,智能化的高频开关式操作电源可满足电力部门对低压直流电源的要求,成为操作电源的主流。


注:1.SZDW直流电源柜整体面数,根据蓄电池容量和电路设计,可组合造型。

2.蓄电池容量可按用户需要,最大配置到1000Ah。


正常使用条件

环境温度:-5℃~+40℃,月平均温度不大于35℃;

海拔高度:2000m及以下(海拔2000m以上的可根据具体工况特殊设计);

相对湿度:不大于90%(温度25℃时),设备运行时不允许有凝露:

使用场所无强烈振动和冲击,无危险的介质,无腐蚀和破坏绝缘的有害气体,无强磁场干扰.

产品特点

1.一体化设计,系列化产品,模块化结构,数字化控制,人机对话方式操作,自动运行;

2.宽电压交流输入范围,交流自动,防雷保护,交流异常自动报警;

3.数字化高频开关电源模块,热插拨结构,N+I/N+2冗余配置,脱离监控能自主运行;

4.PLC+触摸屏中央控制,高智能化对系统充、放电过程全自动跟踪,在线检测单体馈线绝缘状况,数字控制高频模块,完善的电池管理功能;

5.大屏幕自动显示各单位实时状态及数据,屏幕轻触操作修改运行参数及切换均浮充状态;

6.7~2000Ah系列齐全,设计能满足用户各种特殊要求;

7.机柜工艺美观,结构合理,防护等级能满足IP30规定的要求;

8.完备的“四遥”功能;

9.根据设置参数自动报警,标准配置的负载下电池低电压保护,大容量报警信息记录,具有时钟、打印功能。

订货须知

订货时须提供以下资料:

产品型号;

主要技术参数;

订货数量。



低压配电箱 XL(F)-21型动力柜

产品概述

XL(F)-21型低压封闭式动力柜,适用于发电及工矿企业交流电压500V及以下的三相三线、三相四线、三相五线制系统,作动力照明配电之用。XL(F)-21型低压动力柜,具有配电方案灵活、组合方便、实用性强、结构新颖等特点。

结构特点

1 .主要电气性能完全符合,EC60439—1:1 992和GB7251.1-1997的规定。

2.辅助电路具有就地、远方、自动控制的功能,接触器可采用直流保护。

3.受电主开关具有瞬间拖扣和热磁拖扣保护可选,为与下一级主开关配合,取消瞬间保护,避免了越级跳闸,并具有自动、手动操作和自动切换功能。

4.馈电电路主开关具有瞬间脱扣和热磁脱扣保护,当用户要求,可加装漏电保护。

5.电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。


使用条件

1、环境温度:-5℃-+40℃,且24h内的平均温度不超过+36℃。

2、海拔高度:不超过2000m。

3、相对湿度:在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度(如:+20℃时为90%),考虑到温度的变化允许产生适度的凝露。

4、设备安装时与垂直面的倾斜度应不超过5℃。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。


产品结构

XL(F)-21型低压动力配电柜系户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用,箱门上可装设操作按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露方便检修维护,本配电箱装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保壳体与地连接可靠。

验收、安装、高度、注意事项见使用说明书

    产品到货后,首先应检查包装是否完整无损,发现问题应及时通知有关部门查找原因,对于不立即安装的产品,应根据正常使用条件的规定,置于适应的场所。

1、产品安装基础槽钢的螺栓由用户自备,基础槽钢与柜体连接孔;

2、产品在安装完毕后,投入运行前进行如下检查与试验;

a、检查柜体被复层漆膜有无脱落,柜内是否干燥、清洁;

b、主要电器及辅助接点的通断是否可靠、准确;

c、主要元件的选型、接线原理是否与原理图样相符;

d、用500V兆欧表绝缘值不得低于1MΩ,测量时注意断开不能承受电压及电子元件接线。

3、使用注意事项

低压空气断路器等,经多次合、分后,会使主触头局部烧伤和产生碳类物质,使接触电阻增大,应定期对万能式低压空气断路器按其说明书要求进行维护和检修。

产品成套性

制造供货时应提供下列文件及附件

1、装箱清单

2、产品合格证明书(合格证或出厂试验报告)

3、使用说明书

4、有关电气图纸

5、柜门钥匙,操作手柄及合同单规定的备品备件。

订货须知

1、产品的全部型号(包括主电路方案号和辅助电路方案号);

2、主电路系统图,柜的平面排列图;

3、辅助电路电气原理图;

4、柜内元器件清单(主母线规格);

5、柜体颜色(如无要求,则按浅驼灰色供货);

6、柜体尺寸(如无要求,则由我公司根据情况自定);

其它与产品正常使用条件不符的特殊要求可与我公司协商解决。


PDX型配电箱

产品概述

PDX型配电箱分户外适用型和户内适用型两种。采用挂墙或埋入安装方式。

户外型适用于城市、农村、工矿企业等建筑场所,控制交流50Hz,500V以下照明线路,起过载、短路保护和计量作用。本结构完全由不锈钢板弯制焊接而成,主要结构由箱体、箱顶、箱门和内门等组成,全部零件均防水、防腐。箱体底部设有电缆进出孔,孔径大小标准,内套绝缘橡皮垫圈,敲落方便,也可根据用户的特殊要求特殊开设。

户内型适用于一般工矿企业和生产车间,作为500V及以下,50Hz交流三相系统动力照明配电之用。结构采用冷轧钢板弯制焊接而成。该产品结构主要由箱体、门板、安装板等部件组成,箱体可采用单门或双门结构,箱体上下开设进出线孔,并配上下封板,供电缆进出用。


使用环境

1.周围介质温度不高于+40℃,不低于-25℃;

2.周围空气相对湿度在+20℃土5℃时,不超过85%;

3.垂直安装,倾斜度不超过5℃,安装地点海拔不超过2000m,周围无强烈振动;

4.介质中无腐蚀金属和破坏电绝缘、易燃、易爆气体和导电尘埃;

结构特点

1.采用组装式结构,箱体部件冲制成形用标准件连接,免焊接,拼装快捷灵活具有很强的通用性。

2.外形美观,线条流畅,新颖独特。

3.可根据用户不同的要求制成不锈钢面板或者喷塑面板。

4.箱体和箱壳之间用导轨调节连接,施工时先将箱壳装入预留墙内,待墙面粉刷装饰完毕后再将箱体装入箱壳中,保证了面板与墙的良好配合,提高了施工质量。

5.箱体和箱壳之间用导轨调节连接,适应了不同厚度的墙嵌入安装,同时也解决了因预留洞的深度误差面造成的施工困难。

6.电源线进线位置设置电源串联接线端子,保证了电源箱并联供电的接线,方便可靠。

7.箱内电气元件以导轨形式固定,安装检修方便。母线及分支线均采用镀锡铜母线,整齐美观。

8.元器件选用品牌微型断路器,使得配电箱性能优越。

选型参考

外观尺寸(宽X高x深):450x450x120、600x450X150(单位:mm)

其他规格可根据用户要求进行设计生产



PK型控制屏及信号屏柜

产品产品概述

本产品可广泛用于发电厂、变电所(站)、冶金矿山、石化等工矿企业的输变电控制室内,可以实现输配电系统的参数、信号指示、闪光报警、事故预告、集中控制等功能。

产品概述

本型产品被指定用于大、中容量发电厂及变电所中,作为远方控制于保护发电、变电、配电设备之用,也可用于工矿企业中生产过程的远方自动控制。

结构特征

PK型控制屏、断电器屏及控制台所需用的指示测量仪表、灯光信号、操作元件、断电保护元件等均安装于钢板弯制的屏面上。屏面上指示出电路模拟线,屏顶可加各屏公用的小母线,屏后上方安装电阻、熔断器、刀开关、电铃、电笛等元件,屏后两侧安放端子排供敷设导线于电缆线用,每侧端子可由140只B1型端子组成。

技术参数

1、直流电源:220V、110V、48V、24V

2、交流电源:220V

3、二次回路电源:工频,电流5A、  lA,电压100V

4、电器元器件的选型:

(1)测量表计

a.电压、电流、功率因素表、频率表选用46型、16型或42型等表计

b.可以安装国内外各种数字型表计

(2)信号灯、光字牌

a.XD5、ADll、LXD5等各种型号信号灯

b.XDl0、ADll、LXDl0型或其它弱电发光管冷光型

(3)控制开关选用

a.LW2、LWl2、LW21、LW5系列

b.也可以安装各种国外进口控制开关

订货须知

提供:面板布置图,二次电气原理图及端子图;屏柜的外形和颜色要求。


DOMINO多米诺组合式开关柜

产品概述

DOMINO采用模数组合的设计方案,可按不同的要求设计各种类型的单元,并有抽屉及固定两种结构形状,能满足不同用户的需求。DOMINO系列组合式开关柜适用于交流50-60Hz,额定工作电压660V以下的发电、供配电系统,用作负荷中心,电动机控制中心等,此外DOMINO还可在舰船、海上石油钻踩平台和核电站等场所使用。

DOMINO是以下列模数加以组合高172mm,宽431mm,深250mm,所有尺寸与框架尺寸相对应,并纵向排列成柜,其柜体由偶数模数的组合加上顶、底101mm,宽度由1、1.5和2个模数的宽度组合扩展,加上两边侧板12mm,深度由基本模数的组合加上门及后盖板40mm。DOMINO的水平母线及垂直母线的制作,采用特有的设计。从而可以承受足够大的短路电流冲击,故产品具有设计合理,使用维护方便,安全可靠等优点。

正常使用条件

1.周围介质温度不高于+40℃,24小时内平均温度不高于+35℃,不低于-5℃。

2.空气清洁,相对湿度在温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度,如20℃时允许为90%。

3.海拔高度不超过2000m。

4.无导电尘埃、化学腐蚀性气体火灾、危险、剧烈震动的场所。

5.应在-25℃~+55℃温度范围内运输和储存,在24小时内允许不超过70℃温度。

6.  若上面条件不能满足时,有特殊要求用户可以与厂方协商解决。

结构性能

1.DOMINO采用模数组合的设计方案,可按不同要求设计成各种类型的单元,并有抽屉及固定两种结构形式,亦可混合组装以满足不同用户的要求。

2.开关柜的基本框架为组合装配式结构,框架的全部结构件均采用模具化生产,避免了一般生产制造中的弊病,保证了形状、尺寸。产品均用螺丝紧固连接,并装上门、隔板、封板、支架、母线、抽屉和电器组件等,组装成一台完整的开关柜。由于采用了螺丝紧固连接避免了焊接变形,提高了强度。

DOMINO采用间隔式布置,每一电气单元均占据一个独立的单元隔室。门上都设置机械或电气联锁,门上开关分、合位置指示明显。

DOMINO的抽屉具有工作位置,试验位置,分离位置和移出位共四个位置,既能保证正常的工作和试验,又便于检修抽屉内外的设备。相同规格的抽屉均具有良好互换性,便于迅速替换备用抽屉。

DOMINO具有可靠的安全接地保护系统,每一电气单元都通过金属框架与地良好的联接。

3.DOMINO的水平母线及垂直母线的制作采用特殊的设计,从而可以受足够大的的短路电流冲击。产品具有设计合理,使用维护方便、安全可靠的优点。

订货须知

    1、主电路方案号二次原理图方案号;

    2、按所选方案的电器原理图列出电器明细表(表出电器元件型号及具体的技术数据);

    3、开关柜数量及运行时排列顺序图;

    4、如配用母线桥需提供开关柜的平面布置图。
