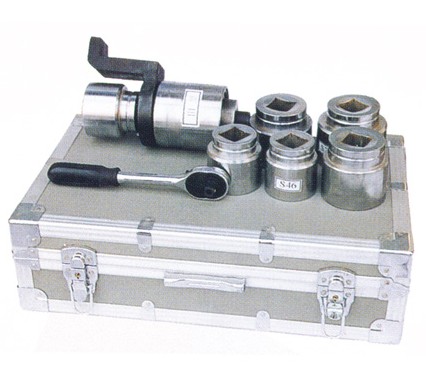

供应液压扳手 中空式液压扳手 扳手

价格：￥888.00/台

材质：铸件

规格：YD YK WJS

起订：1台

供应：50台

发送询价

材质	铸件
规格	YD YK WJS
全长	800
适用范围	桥梁、工矿、石化、油田、通信、铁路、电力
力矩≦	10-500
方榫边长	30
品牌	沃玛
型号	YD YK NJS

沃玛液压—专业制造中空式扳手，驱动式扳手，力矩放大扳手，扭矩倍增器，大功率扭矩扳手，电动定扭矩扳手，螺栓修复器，盘根工具（取出器），断头螺丝取出器，拔轮器、液压拉马、、车载式拉马，轴承拉拔器，轴承加热器，汽修工具等系列。请到我们主网站访问更多产品,详细资料及具体使用方法
//www.womayy.com
请将网址复制后粘贴到浏览器中再访问!

YK中空式液压扭力扳手

型号规格 YK30 YK60 YK90 YK120 最大扭矩(N.M) 2900 5000 13000 24000 油缸直径mm 30 35 40 45 额定压力Mpa 100/10 100/10 100/10 100/10 螺母对边S（mm） 32-55 46-80 85-105 110-145 螺栓直径M(mm) M22-M36 M30-M52 M52-M72 M76-M100 表中参数可能因为改良而变更，恕不另行通知。 液压扳手-YK中空式液压扳手最大限度的采用高强度轻金属,一体成型动力头，全面提高强度及寿命；较大的扭矩/重量比,双作用，高速,转角大，效率高, 一只动力头可配合多种工作头使用，工作范围广,360°×360°旋转软管接头使在狭小的空间内使用方便,绝不会出现机构卡死, 扭矩重复精度高达±3%,松开时不需其它工具,存贮箱保护扳手头避免损坏，浸水和污浊,运动部件少，经久耐用，维护方便。 　　本扳手体积小，力矩大、预紧准确。它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施，重要螺栓联接的安装及拆卸维修，能方便快捷地完成您的装拆螺栓任务，同时可有效地保证您所需的扭矩值。 详细说明： 　　  液压扳手-YD驱动式液压扳手标准四方形驱动轴，配合不同规格套筒，适合多种场合应用,最大限度的采用高强度轻金属,一体成型动力头，全面提高强度及寿命；较大的扭矩/重量比,双作用，高速,转角大，效率高, 360°×360°旋转软管接头使在狭小的空间内使用方便,绝不会出现机构卡死, 扭矩重复精度高达±3%,松开时不需其它工具,存贮箱保护扳手头避免损坏，浸水和污浊,运动部件少，经久耐用，维护方便。随着8.8级以上高强度螺栓的普遍使用，为使用联接和预紧达到设计要求，使得液压扳手成为必需。　　YD型液压扳手结构紧凑，体积小，重量轻，输出扭力大，是螺帽拆卸和螺栓预紧的得力工具。扭力控制在此3%范围内，能满足联接预紧高精度扭力值的要求。单向棘轮棘爪机械防止驱动轴逆转，确保操作可靠，可调整支承力臂，充分适应不同作业环境，不受空间限制，操作得心应手。 标准四方形驱动轴，配合不同规格套筒，适合多种场合应用。 型号 最大扭矩（N m） 可拆装螺母范围（mm） 重量（kg） YD-25 2350 15-50 2.0 YD-50 4800 20-100 4.0 YD-100 10,000 40-120 7.8 YD-160 16,000 60-155 11.8 YD-270 27,000 80-255 24.0 表中参数可能因为改良而变更，恕不另行通知。 详细说明： NJS大功率液压扭矩扳手（液压扭力扳手） 一、产品简介 随着我国机械制造业的技术水平的不断提高，为确保产品质量，许多设备和设施已经并将日益广泛的采用高强度螺栓，并对螺栓的紧固的预紧力矩提出严格的要求，尤其是承受重载荷及强烈冲击振动的重型机械设备就更为重要，为了提高螺纹联接质量及可靠性，精确地控制高强度螺栓联接的预紧力矩，本厂科技人员综合应用国内外先进技术，研制成功液压扭矩扳手，可帮助您解决这一难题。 液压扭矩扳手是帮助您装、拆螺栓、螺母，同时能比较准确的控制拧紧扭矩的理想工具，它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施，重要螺栓联接的安装及拆卸维修，能方便快捷地完成您的装拆螺栓任务，同时可有效地保证您所需的扭矩值。 二、产品的型号及适用螺栓、螺母范围 表1 型号、参数及适用范围 产品型号 油缸最大压力 MPa 油缸直径 mm 最大工作扭矩 N.m 液压缸行程套筒转角 扳手适用螺纹范围（粗牙） NJS-I 63 40 9954 36 ° M20-M30 NJS-II 63 45 12600 36 ° M30-M48 NJS-III 63 45 14868 34 ° M48-M56 NJS-IV 63 65 41391 34 ° M64-M80 NJS-V 63 65 41391 30 ° M90-M100 三、结构及工作原理 液压扭矩扳手（液压扭力扳手）（见图1）由手动高压泵和带棘轮式液压扭矩扳手两部分组成。操纵手动高压泵的手柄，液压缸产生推力，经过曲柄系统形成力矩，带动螺母转动一个角度，使扭矩传递到带棘轮装置的内六角套筒上从而传递给螺栓联接，按要求预紧螺栓。 手动高压泵由操纵手柄，高压泵、换向阀、油箱、压力表和带快速接头的输油管等组成。带棘轮式液压扳手由高压油口、液压油缸、曲柄、反力杆、棘轮装置、套筒等组成、前者系动力源部件，后者为扭矩执行机构。 图一四、主要特点 液压扭矩扳手具有以下特点： （1） 通过液压系统压力表能够精确、可靠的控制预紧力矩。 （2） 提高螺纹联接钢度，降低螺栓疲劳断裂的危险性。 （3） 保证了广泛采用高强度螺栓联接的可靠性，以利减轻重量和节约空间。 （4） 使用范围广、适应强，可用于螺栓及内角螺钉的预紧。 （5） 操作简单，使用方便，经济安全。 五、操作方法 1、根据预紧螺母的尺寸选配内六角套筒。 2、按照螺母需要拧紧或松开的要求，组合棘轮（拧紧螺母时用右向棘轮，松开螺母时用左向棘轮）。 3、把带快速接头的高压、低压胶管插入扳手和换向阀的连接处（高压1/4”，低压为3/8”），并要求插入到位后，将快速接头的外套转动一个角度，以锁紧。 4、反力杆应依靠在相应的内六角支承套或其它能承受反力的地方。 5、扳手连杆转角的大小应控制在反力杆标定的角度范围内。 6、打压时，应将放气阀向左旋转一周，打开放气阀，待空气放尽后将其关闭。 7、手动泵打压时，按液压缸活塞杆的伸和缩转动换向阀手柄，当手柄在左侧位置时，活塞杆则伸，反之为缩，而在中间位置时压力为零。 8、打压时，通过观察压力表读数值（MPa），即可得出扭矩值。在事前应根据表2所给出的公式计算出所需扭矩值（N.m）时的压力值（MPa）。 9、预紧结束后，把换向阀手柄放中间位置，使其压力回零。 10、卸下带快速接头的高、低压胶管时，应首先将快速接头的外套旋转一个角度，使其缺口对准限位销向前推，这样即可拔出接头。六、注意事项 1、连接胶管应处于自由状态，不得盘成直径小于500mm圆圈。 2、在液压扳手各连接销轴及活动部位应涂润滑脂，减少由于磨擦而造成扭矩损失。 3、工作时液压系统不得用手接确。 4、卸下快速接头后，其接头外露部分必须用塑料盖罩住。 5、工作油采用普通液压油，其牌号为YA-N32G或YA-N45G。（相当于20#机油）。系统内工作油每年必须更换并清洗过滤器。七、液压扭矩扳手应用 1、根据螺纹联接尺寸范围选取您所需用的扳手型号，不得用小型号手扳手紧固大规格的螺栓。 2、油缸压力不得超过最大油压63MPa，以免损坏液压系统。 3、按照表2及各不同型号的扳手，相应公式计算您所需要的压力（MPa）或扭矩（N.m）。 示例1：使用NJS-I型扳手，紧固M30螺栓，预紧扭矩为1004N.m查表2根据公式P=M1/158=1004/158≈6.4MPa。压力表指针指至6.4MPa时，其扭矩即为1004N.m。 示例2：使用NJS-II型扳手，紧固M42螺栓，预紧扭矩为2806N.m查表2根据公式P=M2/200=2806/200≈14MPa。压力表指针指至14MPa时，其扭矩即为2806N.m。 示例3：使用NJS-III型扳手，紧固M64螺栓，预紧扭矩为10147N.m查表2根据公式P=M3/236=10147/236≈43MPa。压力表指针指至43MPa时，其扭矩即为10147N.m。 示例4：使用NJS-IV型扳手，紧固M80螺栓，预紧扭矩为19626N.m查表2根据公式P=M4/657=19626/657≈29.9MPa。压力表指针指至29.9MPa时，其扭矩即为19626N.m。 示例5：使用NJS-V型扳手，紧固M100螺栓，预紧扭矩为39960N.m查表2根据公式P=M4/657=39960/657≈60.8MPa。压力表指针指至60.8MPa时，其扭矩即为39960N.m。 反之，如已知压力（MPa）根据表2所给的相应公式亦可求出相应的扭矩（N.m） 表2 液压扭矩扳手油缸与对应扭矩以及压力、扭矩计算公式 压力表读数MPa　 扭矩N.m　 NJS-I 型已知压力求扭矩时用 M1=158P 已知扭矩求压力时用 P=M1/158 NJS-II 型已知压力求扭矩时用 M2=200P 已知扭矩求压力时用 P=M2/200 NJS-III 型已知压力求扭矩时用 M3=236P 已知扭矩求压力时用 P=M3/236 NJS-IV （ V ）型已知压力求扭矩时用 M4=657P 已知扭矩求压力时用 P=M4/657 1 158 200 236 657 2 316 400 472 1314 3 474 600 708 1971 4 632 800 944 2628 5 790 1000 1180 3285 6 948 1200 1416 3942 7 1106 1400 1652 4599 8 1264 1600 1888 5256 9 1422 1800 2124 5913 10 1580 2000 2360 6570 20 3160 4000 4720 13140 30 4740 6000 7080 19710 40 6320 8000 9440 26280 50 7900 10000 11800 32850 60 9480 12000 14160 39420 63max 9954max 12600 max 14868 max 41391max 详细说明： 力矩放大器(加力扳手)是在发电厂电力检测及各工业行业生产检修安装现场，紧固和拆卸大直径螺栓螺母相当困难，尤其在操作人员难以施工的环境中(如设备周围空间较小，无法使用加力杆及各类特种扳手等)，综合国内外先进技术研制成功力矩放大扳手，可帮您从根本上解决这一难题。力矩放大器、力矩倍增器、反力臂支爪(反作用脚)套筒扳头组成，操作人员只需施加很小的力，即可得到4-70倍的输出力矩，从而轻捷的完成螺栓螺母的紧固拆卸工作。每套配有铝合金提箱。 力矩放大器(加力扳手)技术参数： 　 型号 适用螺栓直径 适用螺母对边尺寸 型号 MDS MDS MDS MDS MDS MDS MDS MDS MDS-15 M20-M30 S30-S46 数据 -15 -20 -35 -55 -75 -100 -150 -200 MDS-20 M22-M36 S32-S55 D毫米 85 78 86 96 112 134 146 146 MDS-35 M30-M45 S46-S70 H毫米 130 158 184 190 201 285 305 325 MDS-55 M36-M52 S55-S80 h毫米 34 78 91 91 103 79.5 97 108 MDS-75 M42-M60 S65-S90 输入 方毫米 12.7 12.7 12.7 12.7 12.7 12.7 12.7 12.7 MDS-100 M52-M72 S80-S105 输出 方轴B 25 25 30 35 40 50 55 60 MDS-150 M60-M80 S90-S115 传动比 4.8 17 20 23.4 25.8 67.5 74.8 96.8 MDS-200 M72-M95 S105-S135 重量kg 2.6 3.9 5.5 7.5 10 17 25 31 　 　 　 扭矩 值Nm 1.500 2.000 3.500 5.500 7.500 10.000 15.000 20.000 沃玛--工具是国内专业从事液压工具研发、生产及销售的厂家，具有二十余年生产液压工具的经验。多年来，沃玛人以质量求生存，以品质求发展，产品服务于电子、冶金、石化、矿山、桥梁、通讯、交通、造船等行业。生产的液压工具外表美观，质量稳定，深受国内外客户的好评！   产品规格齐全（可以定做）价格优惠、质量可靠，竭诚欢迎客户询价购买。[售后服务]：一年保修，终身维护 木箱包装,不满意可退货（货期3-4天）    厂家直销联系电话：18994601098            传真：0523-86693086 QQ:1210162296请到我们主网站访问更多产品,详细资料及具体使用方法//www.womayy.com顺祝 商祺！
