价格：￥680.00/台
品牌：上海输配电气
产地：上海
触点形式：三开三闭
起订：1000台
供应：10000台
发送询价
| 产地 | 上海 |
|---|---|
| 触点形式 | 三开三闭 |
| 额定电流 | 3000 |
| 额定电压 | 380V |
| 类型 | 交流接触器 |
| 适用范围 | 适用于交、直流电源。 |
| 售后服务 | 一年保修 |
| 线圈电压 | 380V |
| 执行质量标准 | 国标 |
| 灭弧介质 | 空气式 |
| 品牌 | 上海输配电气 |
| 型号 | CJZ(CJ29)-63 80 100 125 150 160 200 250 315 400 630 1000 1250 1600 2000 2500 3000A |
| 加工定制 | 是 |
| 应用场景 | 二级配电 |
| 主触点控制电路 | 3K3B |
| 常开主触头数量 | 3K3B |
| 常开辅助触头数量 | 3K3B |
| 线圈频率 | 50Hz |

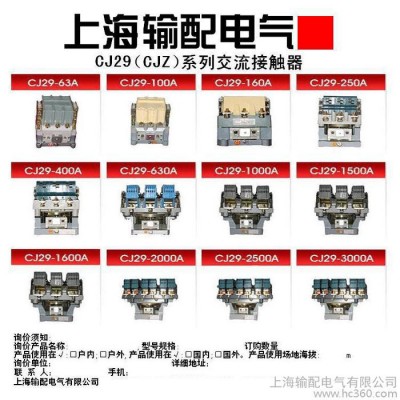

CJZ(CJ29)-3000A交流接触器 产品使用说明
一、特点
1.工作寿命长：触头擦了选用Ag?—Cd012,具有较高的抗熔焊和耐点磨损性能，可避免回触头经常损坏而引起的停机事故。
2.控制系统采用支流电磁系统，运行无噪音。
3.机内设有整流电路，适用于交、直流电源。
4.双线圈操作，工作电流小，功耗极微，节能，效率高，有明显的经济效益，辅助触头，四常开，四常闭。
5.结构型式为直动式，立体布置，双断点结构，体积小。
6.接触器备有机械联锁装置。
二、接触器主要技术参数(见表1)、外型及安装尺寸(见表2)、控制回路原理见图1，结构尺寸(见图2)。
三、检查安装
1、安装前检查接触器各个零部件是否完好无损：铭牌是否与所使用条件相符合；测量绝缘电阻，660V以下电压等级的产品不得小于1.5MΩ（不包括陶瓷件），如达不到上述要求接触器应进行干燥处理。
2、按图样文件规定的正常位置安装，注意接线标准
主电路：1、3、5为进线端 2、4、6为出线端
辅助电路：常开进线：12、23、33、43 常闭进线：11、21、31、41
常开出线：14、24、34、44 常闭进线：12、22、32、42
注：63—160A辅助锄头31、32为节能专用不可互换
线圈接线端：A1 A2
接触器的接地螺钉要用足够大的 截面导线可靠接地，接触器在安装时不应承受较大的压力、拉力和扭力，安装后用手推一推动触头支杆，应使动触头支持自由活动 ，不能有阻卡现象，否则要，重新调整安装。装机械联锁装置时，应根据用户自己的安装情况适当选择自锁销的长短，当正转接触器吸合时，反转接触器的自锁销留1mm的串动量为宜，自锁销的长度为100mm，因机器不同自锁销的长短可能不同，由用户在安装时自己选定，机械锁销部分可按用户要求特殊加工。 ●上海输配电气有限公司 董 事 长：陈 少 清 QQ:365681808 13120867676 总 经 理：陈 正 QQ:33982138 13311892977 电??话：021-55212777 65861777 传??真：021-55213777 邮 箱：SP3777@126.com 网上商铺：//www.02155212777.com.cn
