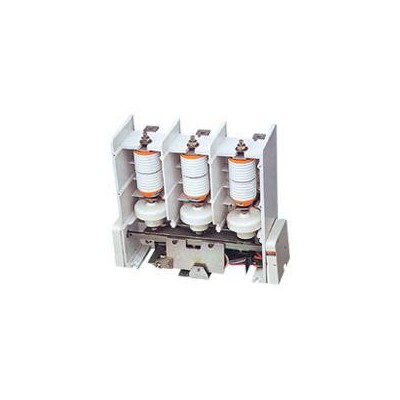

兴合隆JCZ5-7.2/250 真空接触器 低压交流真空接触器

价格：面议

产品认证：1J

产地：浙江

供应：9999

发货：3天内

低压交流真空接触器简介
低压大电流系列 是使用于AC-2及以下类别的特定用途交流真空接触器，本公司通过总结多年来用户的使用体验，依据用户对市场上原有产品的改进意见而重新设计的新一代
产品，
使产品无论外观还是性能指标、可靠性及易使用维护上都有较大提高。欢迎用户选择使用。
主回路
真空开关管采用国内**的产品。技术成熟，质量可靠，市场信誉好。
全绝缘组合式架构，结构独特、合理紧凑，外形美观，体积小巧。 独特的结构设计可方便组成单极、二极、三极和多极产品。
独特的双重动端连接和双回路软联接，动端连接更可靠，导电截面大， 接触电阻低。
主电路绝缘经过优化，可以用于2kV电压等级，工频耐压可以达7kV，能安全替代老
产品使用。
同类产品中独有的内置式大容量密封辅助开关，大大提高辅助开关的可靠性，使用安全。
高压交流真空接触器简介
常见故障原因诊断编程由上海兴合隆为您讲解真空接触器是否有故障，可以根据其能否准确无误地合闸、分闸并可靠地保持在合闸、分闸位置来判断。主回路方面的故障，可以从接触器例行的检修和维护中发现并排除。
主要的常见故障原因分析如下：
不能储能。不能储能是真空接触器较常见的故障之一，特别是棘轮、棘爪驱动的储能机构，故障概率较高。储能机构要完成储能动作，主要取决于储能电动机、驱动机构、定位件这3 个环节。紧紧抓住这3 个环节，很容易找出故障的症结。
无合闸动作。发生无合闸动作故障，主要与合闸电磁铁是否吸合、储能是否到位、定位件动作是否正常有关。
空合。有合闸动作但合不上闸称之为空合。在分析此类故障时，首先应从合闸保持（锁扣）入手分析，然后再分析是否与储能部分有关。
不分闸。在此需强调指出，接触器发生拒动、空合等情况时，在分析检修接触器主体之前，要充分判断一下原因是否出在控制及二次元件如辅助开关、端子排等方面，然后再进行接触器的分析诊断.
一种高压真空接触器
适用范围
高压真空接触器适用于冶金、矿山、石化、建筑等部门和厂矿企业配电系统，用来控制7.2KV、12KV及以下等级的高压电机、变压器及容性负荷等用电设备，特别适用于各种频繁操作领域。
编辑本段
工作环境条件
1、海拨高度不超过2000米。
2、环境空气温度：-25+40。
3、空气相对湿度：环境空气温度为+25时不超过50％，在较低温度下可以有较高的相对湿度**湿月份的平均温度为+25时，月平均**大相对湿度为90％。
4、安装面与垂直面的倾斜度不超过15。安装类别通常为第类。
5、环境污染等级为3级。
6、振动不大于30米/秒的场。
编辑本段
技术参数
控制电压：AC220V AC380V
额定电流：160A|250A|400A|630A
额定电压：1140V |6KV|7.2KV|10KV|12KV
极数：3极|4极|5极
编辑本段
结构及工作原理
高压真空接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。
编辑本段
使用及维修
1、接触器的工作电压及工作电流不应超过额定值。
2、对新换的真空开关管要事先检查其真空度。要求在10-2帕（10-4托）以上。可用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上（经三次试验后，不允许有击穿或连续闪络现象）。
3、平时建议用2500V兆欧表检查。当绝缘电阻小于100M 时应加强监视。小于60M时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。
4、在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主电路负载侧。
5、凡属下列情况之一时应对接触器作全面检查和调整。
1）每年一次例行检查和清洁工作。
2）动作一万次以后。
3）真空开关管损坏后。
检查及调整内容：
1）真空开关管真空度。可用工频试验法。
