价格：面议
品牌：卓星
型号：CKG4P-10/630/200/250/400水阻柜用高压真空接触器 举报
起订：1
供应：1000
发货：3天内
发送询价
| 品牌 | 卓星 |
|---|---|
| 型号 | CKG4P-10/630/200/250/400水阻柜用高压真空接触器 举报 |
| 加工定制 | 否 |

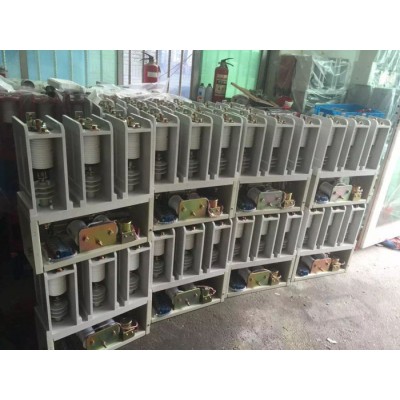

系列高压真空接触器适用于冶金、矿山、石化、建筑等部门和厂矿企业配电系统，用来控制7.2KV、12KV及以下等级的高压电机、变压器及容性负荷等用电设备，特别适用于各种频繁操作领域。体积小、重量轻、采用当今国际流行的上下布置的组装式结构。使用维护方便，易于组成F-C回路成套设备。
1、使用
1.1、正常工作条件
1.1.1、环境温度：-25℃~+40℃。
1.1.2、海拔高度不超过2000m.
1.1.3、湿度：日平均不大于95%，月平均不大于90%。
1.1.4、环境：无水侵袭，无腐蚀性，无可燃气体及无剧烈震动的场所。
1.2、使用
1.2.1、正确选择接触器技术参数，包括辅助触点都不能超过负荷使用。
1.2.2、接触器四周和上方要留有足够的绝缘空间，保证使用安全。
1.2.3、当接通控制电源，而没有动作反应时，应立即切断控制电源，检查原因，以免烧坏电磁线圈。
注：电磁线圈通过内部辅助开关转换吸合保持状态。如果不能从吸合转换为保持状态，吸合时较大的启动电流将使线圈迅速升温而烧坏。
1.2.4、当接触器用于感性负荷时，建议采用R-C阻容保护或压敏电阻保护等过电压吸收保护装置，保证负荷安全。
1.2.5、电磁系统在工作时有较大的磁性吸力，要防止铁磁物质吸入机内。
1.2.6、接触器主回路不适宜进行串并联接工作。
1.2.7、主回路原则上定端（上端）是进线端，动端（下端）是出线端。
1.2.8、用于控制接触器的电器其负荷应有足够容量，尤其是直流控制方式，以保证控制电气的寿命。
2、结构和原理
2.1、结构：接触器采用高压回路和低压控制上下分置结构，具体见图示。此结构布置方式直观、绝缘性好、安全可靠，便于安装和维护。金属底座使接触器结构牢固，工作可靠。电磁系统和控制部分全内置封闭设计，提高接触器的安全性、可靠性、美观性。
2.2、工作原理
2.2.1、真空灭弧室：它是开关的心脏，有上下盖板、玻璃或陶瓷外壳、波纹管、动、定导电杆组成的密闭腔体，并抽成高真空，动、定导电杆里端有一对耐磨低截流材料的触头，组成性能良好的开关触点。波纹管起着隔绝大气又使动导电杆能轴向运动的功能。
由于真空接触器主触头的分合是在真空中进行，因而具有优良的开关性能，寿命长，安全可靠。
注：由于是高真空腔体，灭弧室不能受到外力冲击，波纹管也不能受到动导电杆的转动扭曲。
2.2.2、动作原理：灭弧室的动导电杆通过绝缘子和拉杆、触头弹簧与分合板相连，分合板和动衔铁都固定在转轴上。合闸时电磁线圈通电对动衔铁吸合，向内运动，使分合板向上运动，通过触头弹簧和导电杆使真空灭弧室内的触头闭合，并提供触头压力，保证闭合可靠。分闸时电磁线圈断电失去吸力，动衔铁在分闸弹簧的作用下，向外运动，使分合板向下运动，带动拉杆、绝缘子、动导电杆向下运动，使灭弧室内触头分开规定距离，达到可靠分闸。由于电磁系统在吸合动衔铁时需要较大的启动功率，而吸合到位后的合闸保持功率可大为减少。因此，电磁线圈需要启动、保持转换，其转换是由辅助开关同步进行。辅助开关同时也提供用户外部控制需要。接触器采用直流电磁系统，可直接用直流电源控制，或由机内控制电路提供了整流装置，用户可直接用交流电源控制。
具有机械锁扣装置的接触器，其合闸保持是由机械锁扣承担，保持时合闸线圈不用电。分闸时有锁扣分闸线圈得电动作带动锁扣解锁，后面的分闸过程同上一样。机械锁扣保持方式主要适用于不频繁动作或长时间合闸场所，合闸可靠、节能，保持时不受控制电源影响。
3、订货须知
订货产品时必须说明以下内容：
（1）产品名称、型号、规格。
（2）额定工作电压、额定工作电流。
（3）额定控制电压及交、直流。
（4）常开、常闭触点数量。
（5）控制回路接线排安装方向。
2、常开常闭触点数量
电保持：单辅助开关提供用户最多二常闭三敞开。
双辅助开关提供用户最多五常闭六敞开。
机械保持：单辅助开关提供用户最多三常闭三敞开。
双辅助开关提供用户最多六常闭六敞开。
4、技术参数
4.1、主要参数
7.2KV等级系列
参数名称
技术特性
160/7.2
250/7.2
400/7.2
630/7.2
额定电压 KV
7.2
7.2
7.2
7.2
额定电流 A
160
250
400
630
额定接通能力 A/100次
1600
2500
4000
6300
额定分断能力 A/25次
1280
2000
3200
5000
极限分断能力 A/3次
4000
4000
5000
6300
断口工频耐压 KV
32
32
32
32
相间、相地工频耐压
32
32
32
32
雷点冲击耐压 KV
60
60
60
60
主回路接触电阻μΩ
≤200
≤200
≤200
≤200
额定操作频率 次/h
600
600
600
600
机械锁扣操作频率
60
60
60
60
机械寿命 万次
100
100
100
100
机械锁扣寿命 万次
30
30
30
30
触头终端压力 N
>100
>100
>100
>100
触头开距 mm
5±0.5
5±0.5
5±0.5
5±0.5
超形程 mm
1.5±0.5
1.5±0.5
1.5±0.5
1.5±0.5
12KV等级系列
参数名称
技术特性
160/12
250/12
400/12
630/12
额定电压 KV
12
12
12
12
额定电流 A
160
250
400
630
额定接通能力 A/100次
1600
2500
4000
6300
额定分断能力 A/25次
1280
2000
3200
5000
极限分断能力 A/3次
4000
4000
5000
6300
断口工频耐压 KV
42
42
42
42
相间、相地工频耐压
42
42
42
42
雷点冲击耐压 KV
75
75
75
75
主回路接触电阻μΩ
≤200
≤200
≤200
≤200
额定操作频率 次/h
600
600
600
600
机械锁扣操作频率
60
60
60
60
机械寿命 万次
50
50
50
50
机械锁扣寿命 万次
30
30
30
30
触头终端压力 N
>100
>100
>100
>100
触头开距 mm
6±0.5
6±0.5
6±0.5
6±0.5
超形程 mm
1.5±0.5
1.5±0.5
1.5±0.5
1.5±0.5
4.2、控制回路
4.2.1、控制电压：AC或DC 110V、220V、380V、或根据用户要求定制。
4.2.2、控制功率：启动<900W、保持<30W。机保方式：合闸<800W、分闸<700W。
4.2.3、工频耐压：2KV
4.3、辅助回路
4.3.1、辅助触点：提供用户使用触点常规产品为二常闭三常开；最多为五常闭六常开。机械保持为三常闭三常开；最多为六常闭六常开。
4.3.2、触点容量：AC380V 6A;AC220V 10A.
4.3.3、工频耐压：2KV。
4.4、动作特性
4.4.1、分、合闸时间≤120ms.
4.4.2、三相同步性≤2ms。
4.4.3、最低吸合电压≤85%Ua，最高释放电压≤75%Ua。
