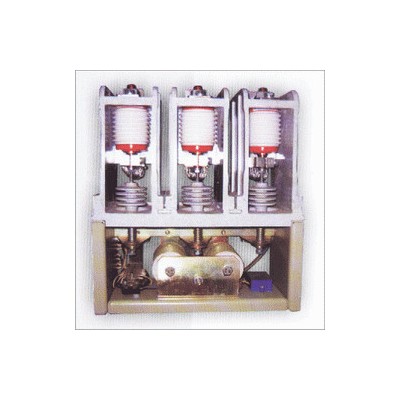

提供卓星CKG3-630/7.2KV 真空接触器图1

提供卓星CKG3-630/7.2KV 真空接触器

2021-11-01 19:057390询价

价格:¥1600.00/台

产地:乐清市柳市镇

产品认证:CCC

起订:1台

供应:100000台

发货:3天内

发送询价
产地 乐清市柳市镇
产品认证 CCC
电寿命 100000
额定电流 630
额定电压 7.2
机械寿命 20万次
品牌 卓星
型号 CKG3-630/7.2KV
加工定制

?真空接触器主要由真空灭弧室和操作机构组成。真空灭弧室具有通过正常工作电流和频繁切断工作电流时可靠灭弧两个作用。但不能切断过负荷电流和短路电流。操作机构是由带铁芯的吸持线圈和衔铁构成。线圈通电,吸引衔铁,接触器闭合;线圈失电,接触器断开。吸持线圈一般有直流和交流两种形式。

??真空灭弧室的外壳用玻璃或陶瓷绝缘材料制成,内部的真空度通常在0.01Pa以上。由于壳内的空气少,触头开距可以做得很小,电弧也较容易被熄灭。触头材料一般用铜、锑、锇等合金制成。灭弧

室内屏蔽罩的作用是,当分断电流时,凝结触头间隙中扩散出来的金属蒸汽,有助于熄弧,还可以防止金属蒸汽溅落到绝缘外壳上降低其绝缘强度。动触头与外壳下端用波纹管连接,动触头可以上下运动又不会漏汽。

结构及工作原理

??真空接触器通常由绝缘隔电框架、金属底座、传动拐臂、电磁系统、辅助开关和真空开关管等部件组成。当电磁线圈通过控制电压时,衔铁带动拐臂转动,使真空开关管内主触头接通,电磁线圈断电后,由于分闸弹簧作用,使主触头分断。
