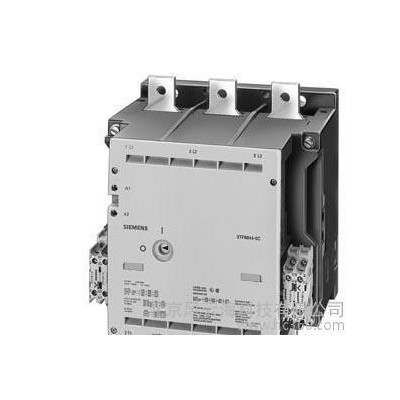

西门子接触器3TF68331DB4【价格_现货_资料】_电工电气

价格：￥40000.00/个

额定电压：380（V）

类型：交流接触器

供应：1个

额定电压	380（V）
类型	交流接触器
产品系列	3TF6
主触点控制电路	交流接触器
常开主触头数量	3
常闭辅助触头数量	2
常闭主触头数量	1
常开辅助触头数量	2
品牌	siemens/西门子
型号	3TF68331DB4

标准

IEC 60947-1、EN 60947-1、
IEC 60947-4-1、EN 60947-4-1、
IEC 60947-5-1、EN 60947-5-1（辅助触头）

3TF68/69 接触器为耐气候型。

可安全用指触摸，符合 EN 50274。根据与其他设备（参见附件和备件）的组态，需要将端子盖安装到连接母排上。

主接触器（真空断续器）

触头腐蚀显示，借助 3TF68/69 真空接触器

借助接触器底座上的3个白色双滑动触头，可在运行期间检查真空断路器的触点腐蚀。如果接触器还处于闭合位置，而双滑动触头之一所指示的距离 < 0.5 mm，则必须更换真空中断器。为保证其**，建议更换全部的 3 个真空中断器。

辅助触头

接触可靠性

在电流大于或等于1 mA、电压等于或大于 17 V的情况下，这些辅助触头适用于固态电路。

电磁兼容性

触点 3TF68 ..-.C.. 和 3TF69 ..-.C.. 配有具有高抗扰度的电控磁铁驱动单元（EMC值，参见应用领域）。电磁线圈连接到压敏电阻器上，用于防止过电压。

用于交流操作的接触器 3TF68 ..-.Q..和3TF69 ..-. Q..拟在采用交流控制馈电电源的工厂中工作，其特别容易受到强干扰。此类接触器的磁铁系统在设计上配有带校准、直流、有附加电阻的电路。整流器桥连接到压敏电阻器，用于防止过电压（详细内容参见应用领域）。

控制回路

保护电磁线圈避免过电压：

交流操作：标配有变阻器带校准的交流操作：整流器桥连接到压敏电阻器，用于防止过电压。内置整流器桥可为电磁线圈提供足够的保护。直流操作：采用可压敏电阻器进行后续运行的可能性

对于在有附加电阻的电路中带直流操作的 3TF68 和 3TF69（也适合带校准交流操作的版本），需要一个附加换向接触器 3TC44，其开关所安装的座励磁串联电阻。

这个可逆接触器自动包括在与接触器包装相同的供货范围内。通过带插入式连接器的组合式毫伏安计连接电缆，换向接触器连接到 3TF6 主接触器。

主电流通路保护

接触器主电流通路的集成RC 压敏电阻器连接可将操作过电压升高减幅到安全值，这将防止多次再起弧。

因此该装置的操作者可确信具有陡电压升高的操作过电压不会损坏电机绕组。

注：

例如，如果3TF68/69 接触器用于带直流斩波器、变频器或变速操作机构的电路中，则不需要过电压阻尼电路。它可能会被所产生的电压峰值和谐波毁坏。可能导致接触器的相间短路。

解决办法：订购无过电压减幅的专用接触器型号。订货号必须包括"-Z"和订单代码"A02"。不另加价。

Area of application正常工作条件

交流电操作的标准接触器 3TF68..-.C.. 和 3TF69..-.C.. 配有一个电子控制的高抗扰度磁铁驱动器.电磁铁线圈连接到压敏电阻器上，用于防止过电压。

电磁兼容性

接触器
型号

额定控制
电源
电压 Us

过电压
型号
(IEC 60801)

严重程度
(IEC 60801)

过电压
强度

3TF68 44-.C.., 3TF69 44-.C..	110 V ...132 V	脉冲浪涌	3 4	2 kV 6 kV
	200 V ...277 V	脉冲浪涌	4 4	4 kV 5 kV
	380 V ...600 V	脉冲浪涌	4 4	4 kV 6 kV

特别是在受到强干扰的交流额定控制电源电压下运行

用于交流操作的接触器3TF68..-.Q..和3TF69..-. Q..拟在采用交流控制馈电电源的工厂中工作，其特别容易受到强干扰。此类接触器的磁铁系统在设计上配有带校准、直流、有附加电阻的电路。整流器桥连接到压敏电阻器，用于防止过电压。

例如，此类干扰的原因可能是：

在附近工作的变频器可造成接触器控制层周期性过电压。开关操作和大气放电造成的高能脉冲可对控制电缆造成干扰。

为降低变频器造成的干扰电压，制造商建议在装置中使用输入滤波器、输出滤波器、接地或屏蔽等。

适用于过电压减幅的更多措施：

符合EN 60204的控制变压器（而不是直接从网络）向接触器馈电。使用避雷器（若需要）

对于存在高干扰电压并且尚未采取措施降低耦合到控制电压电平上的干扰电压的工况，我们强烈建议使用3TF68..-.Q和3TF69..-.Q 接触器。

3TF6833-1DB4 接触器－规格14；3极；ac3~335KW、400/380V (690V)；3NO+3NC DC24V 3TF6833-1DF4 接触器－规格14；3极；ac3~335KW、400/380V (690V)；3NO+3NC DC110V 3TF6833-1DG4 接触器－规格14；3极；ac3~335KW、400/380V (690V)；3NO+3NC DC125V 3TF6833-1DM4 接触器－规格14；3极；ac3~335KW、400/380V (690V)； 3NO+3NC DC220V 3TF6833-1DP4 接触器－规格14；3极；ac3~335KW、400/380V (690V)；3NO+3NC DC230V 3TF6833-1QG7 接触器－规格14；3极、ac3~335 KW、400/380V (690V)；3NO+3NC AC110-120V；50/60HZ 3TF6833-1QL7 接触器－规格14、3极、ac3~335 KW、400/380 V (690V)；3NO+3NC AC220-240V；50/60HZ 3TF6833-1QV7 接触器－规格14、3极、ac3~335 KW、400/380V (690V)；3NO+3NC AC380-420V；50/60HZ 3TF6833-8DB4 接触器－规格14；3极；ac3~335KW、400/380V (1000V)；3NO+3NC DC24V 3TF6833-8DF4 接触器－规格14；3极；ac3~335KW、400/380V (1000V)；3NO+3NC DC110V 3TF6833-8DM4 接触器－规格14；3极；ac3~335KW、400/380V (1000V)；3NO+3NC DC220V 3TF6833-8DP4 接触器－规格14；3极；ac3~335KW、400/380V (1000V)；3NO+3NC DC230V 3TF6833-8QL7 接触器－规格14、3极、ac3~335 KW、400/380V (1000V)；3NO+3NC AC380至420V；50/60HZ 3TF6844-0CF7 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC110至132V、50/60HZ 3TF6844-0CM7 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC200至240V、50/60HZ 3TF6844-0CP7 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC230至276V、50/60HZ 3TF6844-0CQ7 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC380至460V、50/60HZ 3TF6844-0CS7 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC500至600V、50/60HZ 3TF6844-8CF7 接触器－规格14；3极、ac3~335KW、400/380V (1000V)；4NO+4NC；AC110至132V、50/60HZ 3TF6844-8CM7 接触器－规格14；3极、ac3~335KW、400/380V (1000V)；4NO+4NC；AC200至240V、50/60HZ 3TF6844-8CP7 接触器－规格14；3极、ac3~335KW、400/380V (1000V)；4NO+4NC；AC230至276V、50/60HZ 3TF6844-8CQ7 接触器－规格14；3极、ac3~335KW、400/380V (1000V)；4NO+4NC；AC380至460V、50/60HZ 3TF6844-8CS7 接触器－规格14；3极、ac3~335KW、400/380V (1000V)；4NO+4NC；AC500至600V、50/60HZ 3TF6933-1DB4 接触器－规格14；3极；ac3~450KW、400/380V (690V)；3NO+3NC DC24V 3TF6933-1DF4 接触器－规格14；3极；ac3~450KW、400/380V (690V)；3NO+3NC DC110V 3TF6933-1DM4 接触器－规格14；3极；ac3~450KW、400/380V (690V)；3NO+3NC DC220V 3TF6933-1DP4 接触器－规格14；3极；ac3~450KW、400/380V (690V)；3NO+3NC DC230V 3TF6933-1QG7 接触器－规格14、3极、ac3~450KW、400/380V (690V)；3NO+3NC AC110至120V、50/60HZ 3TF6933-1QL7 接触器－规格14；3极、ac3~450KW、400/380V (690V)；3NO+3NC AC220至240 V、50/60 HZ 3TF6933-1QV7 接触器－规格14、3极、ac3~450KW、400/380V (690V)；3NO+3NC AC380至420V、50/60HZ 3TF6933-8DB4 接触器－规格14；3极；ac3~450KW、400/380V (1000V)；3NO+3NC DC24V 3TF6933-8DG4 接触器－规格14；3极；ac3~450KW、400/380V (1000V)；3NO+3NC DC125V 3TF6933-8DM4 接触器－规格14；3极；ac3~450KW、400/380V (1000V)；3NO+3NC DC220V 3TF6933-8DP4 接触器－规格14；3极；ac3~450KW、400/380V (1000V)；3NO+3NC DC230V 3TF6933-8QG7 接触器－规格14、3极、ac3~450KW、400/380 V (1000V)；3NO+3NC AC110至120V、50/60HZ 3TF6933-8QL7 接触器－规格14、3极、ac3~450KW、400/380 V (1000V)；3NO+3NC AC220至240V、50/60HZ 3TF6944-0CF7 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC110至132V、50/60HZ 3TF6944-0CM7 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC200至240V、50/60HZ 3TF6944-0CP7 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC230至276V、50/60HZ 3TF6944-0CQ7 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC380至460V、50/60HZ 3TF6944-0CS7 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC500至600V、50/60HZ 3TF6944-8CF7 接触器－规格14；3极、ac3~450KW、400/380V (1000V)；4NO+4NC；AC110至132V、50/60HZ 3TF6944-8CM7 接触器－规格14；3极、ac3~450KW、400/380V (1000V)；4NO+4NC；AC200至240V、50/60HZ 3TF6944-8CP7 接触器－规格14；3极、ac3~450KW、400/380V (1000V)；4NO+4NC；AC230至276V、50/60HZ 3TF6944-8CQ7 接触器－规格14；3极、ac3~450KW、400/380V (1000V)；4NO+4NC；AC380至460V、50/60HZ 3TF6944-8CS7 接触器－规格14；3极、ac3~450KW、400/380V (1000V)；4NO+4NC；AC500至600V、50/60HZ 3TF6833-1DB4-ZA02 接触器－规格14；3极；ac3~335KW、400/380V (690V)；3NO+3NC DC24V 3TF6833-1DM4-ZA02 接触器－规格14；3极；ac3~335KW、400/380V (690V)；3NO+3NC DC220V 3TF6833-1QG7-ZA02 接触器－规格14；3极、ac3~335 KW、400/380 V (690 V)；3NO+3NC AC110至120V 50/60HZ 3TF6833-1QL7-ZA02 接触器－规格14；3极、ac3~335 KW、400/380 V (690 V)；3NO+3NC AC220至240V 50/60HZ 3TF6833-8DM4-ZA02 接触器－规格14；3极；ac3~335KW、400/380V (1000V)；3NO+3NC DC220V 3TF6833-8QG7-ZA02 接触器－规格14；3极、ac3~335 KW、400/380 V (1000 V)；3NO+3NC AC220至240V 50/60HZ 3TF6833-8QL7-ZA02 接触器－规格14、3极、ac3~335 KW、400/380 V (1000 V)；3NO+3NC AC220至240V 50/60HZ 3TF6844-0CF7-ZA02 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC110至132V 50/60HZ 3TF6844-0CF7-ZB01 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC110至132V 50/60HZ 3TF6844-0CM7-ZA02 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC200至240V 50/60HZ 3TF6844-0CP7-ZA02 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC230至276V 50/60H 3TF6844-0CQ7-ZA02 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC380至460V 50/60HZ 3TF6844-0CS7-ZA02 接触器－规格14；3极、ac3~335KW、400/380V (690V)；4NO+4NC；AC500...600V 50/60HZ 3TF6844-8CF7-ZA02 接触器－规格14；3极、ac3~335KW、400/380V (1000V)；4NO+4NC；AC110...132V 50/60HZ 3TF6844-8CM7-ZA02 接触器－规格14；3极、ac3~335KW、400/380V (1000V)；4NO+4NC；AC200至240V 50/60HZ 3TF6933-1DB4-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (690V)；3NO+3NC DC24V 3TF6933-1DF4-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (690V)；3NO+3NC DC110V 3TF6933-1QL7-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (690V)；3NO+3NC AC220至240V 50/60 HZ 3TF6933-1QV7-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (690V)；3NO+3NC AC380 ... 420V 50/60 HZ 3TF6933-8QG7-ZA02 接触器－规格14、3极、ac3~450KW、400/380 V (1000V)；3NO+3NC AC110至120V 50/60HZ 3TF6933-8QL7-ZA02 接触器－规格14、3极、ac3~450KW、400/380 V (1000V)；3NO+3NC AC220至240V 50/60HZ 3TF6944-0CF7-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC110至132V 50/60HZ 3TF6944-0CM7-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC200至240V 50/60HZ 3TF6944-0CM7-ZB01 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC200...240V 50/60HZ 3TF6944-0CP7-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC230至276V 50/60HZ 3TF6944-0CQ7-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC380至460V 50/60HZ 3TF6944-0CS7-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (690V)；4NO+4NC；AC500至600V 0/60HZ 3TF6944-8CF7-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (1000V)；4NO+4NC；AC200...240V 50/60HZ 3TF6944-8CM7-ZA02 接触器－规格14；3极、ac3~450KW、400/380V (1000V)；4NO+4NC；交AC200至240V 50/60HZ 3TY7680-0B 真空断路器－适用于 3TF68..-.C… 3TF68..-.D.. 3TF68..-.Q；其中包括3台带有安装部件的断路器 3TY7684-0QG7 COMPL. POLE-CHANGING ConTACTOR FOR 3TF6833-.Q AND 3TF6933-.Q AC OPERATION AC 110 TO 120 V 50/60HZ 3TY7684-0QL7 COMPL. POLE-CHANGING ConTACTOR FOR 3TF6833-.Q AND TF6933-.Q AC OPERATION AC 220 TO 240 V 50/60HZ 3TY7684-0QV7 SWITCHOVER ConTACTOR COMPLETE FOR 3TF6833-.Q AND 3TF6933-.Q AC ACTUATING 380 TO 420 V AC, 50/60 HZ 3TX7090-0D 接口－带有LED，用于监控切换状况；带有过压抑制功能，适合通过侧面的3TF46- 3TF69 3TK48-3TK56卡装在接触继电器上 3TX7570-1E 框架端子－用于层叠式铜排；并带有单盖、不含辅助导线－用于3TF57、 TF68、3TK56 3UF18 57和3UF18 68-3FA00 3TY7680-0BA00-0B ABB-ZLV630 VACUUM INTERRUPTER 3TY7690-0BA00-0B ABB-ZLV820 VACUUM INTERRUPTER
