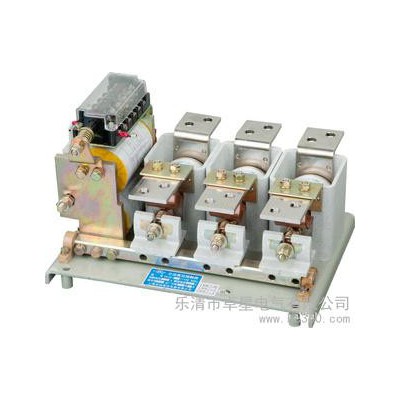

供应CKJ5-800/1000/1250/1600A大电流真空接触器图1

供应CKJ5-800/1000/1250/1600A大电流真空接触器

2021-11-02 12:2710200询价

价格:¥2550.00/台

品牌:乐清市卓星电气有限公司

额定电压:220V

品牌:卓星电气

供应:1000台

发货:3天内

发送询价
额定电压 220V
品牌 卓星电气
型号 CKJ5-1600
加工定制
主触点控制电路 222
常开主触头数量 222
常开辅助触头数量 222

本公司生产的真空接触器均有自主知识产权,其外观美观,做工精良**,其产品远销全国各省市,尤其是各种电厂、大型机械企业采购量都非常大,我公司真空接触器,防爆变压器可专门订做,根据客户提供的功率和样式进行生产,并保证交货迅速,质量可靠,量大优惠,欢迎各界人士来电订购。

CKJ5-630、800、1000、1250、1600/11400交流真空接触器


CKJ5、CKJ系列真空接触器适用于交流50HZ,额定工作电压至1140V,额定工作电流125—400A的电力 网络,供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作,因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点,特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。 一、 工作条件 1. 海拨高度不超过2000米。 2. 环境空气温度:-25~ 40℃。 3. 空气相对湿度:环境空气温度为 25℃时不超过50%,在较低温度下可以有较高的相对湿度**湿月份的平均温度为 25℃时,月平均**大相对湿度为90%。 4. 安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5. 环境污染等级为3级。 6. 振动不大于30米/秒的场。


二、 主要技术参数


CKJ5-800/1140

CKJ5-1000/1140

CKJ5-1250/1140

CKJ5-1600/1140

额定工作电压(KV)

1140

1140

1140

1140

额定工作电流(A)

800

1000

1250

1600

设计机械寿命(万次)

100

电寿命(AC-3)条件下(万次)

20

控制电压

110,220,380或者定制

外型尺寸L x B x H(mm)

310x220x290

310x220x290

310x220x290

310x220x290

安装尺寸L x B(mm)

284x140

284x140

284x140

284x140

三、 结构及工作原理 接触器由真空开关管、绝缘架,动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 真空开关管静导电板通过螺钉固定在绝缘架上,绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合,带动 动臂和动导杆等,使真空开 关管动触头运动,与静触头接触,使接触器处于闭合状态。当线圈断电后,在反力弹簧作用下衔铁板释放,动静触头分离使接触器处于分断状态。 电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 辅助触头位于衔铁板一端,由衔铁上下运动带动辅助触头运动。 四、安装、调整及更换天关管 1. 安装 ⑴ 安装前应检查安装平面,安装面不平时用垫片调整。 ⑵ 用螺钉加防松垫圈将接触器固定在安装板上。 ⑶ 接好主回路进出线,将交流控制电源线接在接线端子上,并接好地线。 2. 调整 当触头参数不符合要求或更换真空开关管后需作如下调整: ⑴ 松开球面接头锁紧螺母。 ⑵ 转动球面接头法兰,使触头刚刚断开(用万用表低阻档测)并反复调整,使三 管保持一致。 ⑶ 顺时针转动球面接头到法兰,使开距达到标准要求。 ⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证,超程不必再调整。 ⒊ 更换真空开关管 当真空度下降或其他原因损坏时需更换真空开关管。 ⑴ 当动静触头分开状态下,用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时 应更换真空开关管。 ⑵ 拧松主电路与软联接线连接螺钉,脱开软联接线。 ⑶ 拧下静导电板绝缘框的螺钉。
