价格：￥410.00/个
品牌：SEW减速机，变频器，施耐德
类型：交流接触器
产品系列：LC1D
起订：1个
供应：1000个
| 类型 | 交流接触器 |
|---|---|
| 产品系列 | LC1D |
| 额定电压 | 见详情（V） |
| 额定电流 | 见详情（A） |
| 灭弧介质 | 空气式 |
| 线圈频率 | 50-60（Hz） |
| 线圈电压 | 220（V） |
| 飞弧距离 | 80（mm） |
| 主触头极数 | 三极 |
| 额定分段能力 | 15（A） |
| 机械寿命 | 见详情（万次） |
| 电寿命 | 见详情（万次） |
| 产品认证 | CCC |
| 适用范围 | 见详情 |
| 加工定制 | 否 |
| 物料编号 | LC1D95M7C |
| 外形尺寸 | 238*125*208（mm） |
| 应用场景 | 电动机控制与保护 |
| 主触点控制电路 | 交流接触器 |
| 常开主触头数量 | 2 |
| 常闭辅助触头数量 | 2 |
| 常闭主触头数量 | 2 |
| 常开辅助触头数量 | 2 |
| 品牌 | Schneider/施耐德 |
| 型号 | LC1-D95M7C |

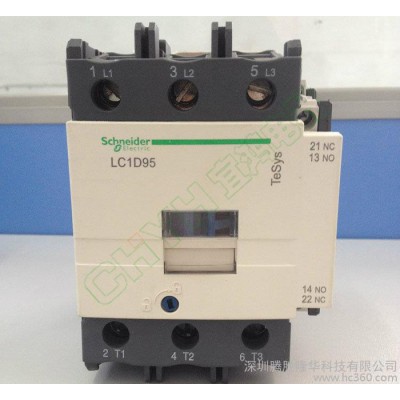

LC1D95施耐德交流接触器
一、详细介绍
LC1相对应的是（CJX2、CJX4）系列交流接触器（以下简称接触器），主要用于交流50Hz或60Hz，交流电压至660V（690V），在AC-3使用类别下工作电压为380V时，额定工作电流至170A的电路中，供远距离接通和分断电路之用，并可与相应规格的热继电器组合成磁力起动器以保护可能发生过负荷的电路，接触器适宜于频繁地起动和控制交流电动机。
本接触器和LC1、LC2、LP1、LP2、CJX4-D具有相同功能相应规格可等同相互使用。是CJ0、CJ10等老产品理想的更换代产品。
二、LC1D95正常工作条件和安装条件
1、周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；
2、海拔：不超过2000m；
3、大气条件：在+40℃时大气相对温度不超过50%，在较低温度下可以比较高的相对湿度，**湿月的平均**低温度不超过+25℃，该月的月平均**大相对湿度不超过90%。并考虑因温度变化发生在产品上凝露；
4、污染等级：3级；
5、 安装类别：Ⅲ类；
6、安装条件：安装面与垂直面倾斜度不超过±5°；
7、冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
8、安装方式：接触器除用螺钉安装外，还可用35mm，型标准卡轨安装。交流操作40-95可用35 mm或75mm卡轨安装；
注：直流操作40-95只能用75mm卡轨，115-170有专用卡轨安装。
三、LC1D80结构特征
1、接触器为防护式，动作结构为直动式，触头为双断点，具有体积小，重量轻、功耗低、寿命长、安全可靠等特点；
2、接触器可组成机械可逆联锁磁力起动器，星三角减压起动器，还可根据用户选用增加辅助触头组、空气延时头等组合多种派生系列产品。
四、LC1D80技术参数
1、接触器线圈电压为交流24V、36V、48V、110V、220V、380V、直流12V、24V、48V、110V、220V；
注：特殊电压规格可以同本公司协商定做。
2、动作特性：交流吸合电压：85-110%Us。释放电压：20-75%Us；直流吸合电压85-110%Us，释放电压：10-75%Us。
额定工作电压（V） 660（690）
额定工作电流
（A） 380V AC-3 9 12 18 25 32 40 50 65 80 95 115 150
AC-4 4 5 7 10 13 16 20 25 32 45 50 65
约定发热电流（A） 25 25 32 40 50 60 0 80 125 125 200 200
接通**大电流（A） 380V 90 120 180 250 320 400 500 650 800 950 1150 1500
660V 108 144 216 300 384 430 600 780 960 1140 1380 1800
断开**大电流（A） 380V 72 96 144 200 256 320 400 520 640 760 920 1200
660V 90 120 180 250 320 400 500 650 800 950 1150 1500
可控三相鼠笼电动机功率 AC3（KW） 220V 2.2 3 4 5.5 7.5 11 15 18.5 22 25 30 37
380V 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75
660V 5.5 7.5 7.5 15 18.5 30 33 37 45 45 80 100
操作频率次h 电寿命 AC-3 1200 600 300
AC-4 300
电寿命万次 AC-3 100 80 60
AC-4 20 15 10
机械寿命 万次 1000 800 600
交流线圈电耗（W） 1.8-2.8 3-4.5 6-10
直流线圈电耗（W） 9-10 11-12 22-24
联接导线截面（mm2） 2.5 2.5 4 6 10 16 25 25 50 50 95 195
配合熔断器型号 NT00-16 NT00-20 NT00-25 NT00-32 NT00-50 NT00-63 NT00-63 NT00-80 NT00-100 NT00-125 NT00-125 NT00-150
