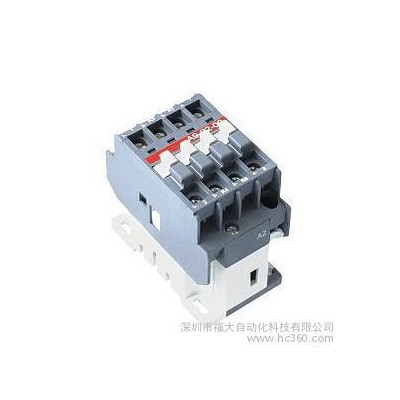

【ABB低压接触器】ABB品牌中国区授权总代理厂家图1

【ABB低压接触器】ABB品牌中国区授权总代理厂家

2021-11-02 10:3012910询价

价格:面议

品牌:施耐德, 欧姆龙, ABB,西门子

产品认证:CCC

电寿命:1000

供应:10000

发货:10天内

发送询价
产品认证 CCC
电寿命 1000
额定电流 22
额定电压 22
机械寿命 33
适用范围 机电
品牌 ABB
加工定制

询价电话13728690595
ABB交流接触器主要结构及工作原理
1、接触器为正装直动式双断点结构,罩盖与躯壳采用耐弧塑料制成,A9-A16采用自动灭弧,而A26-A110有U型的灭弧片置于躯壳中,形成封闭灭弧室灭弧好,飞弧距离为零。触头采用抗熔焊及耐电磨损
的银基合金材料制成,导电性能好,寿命长,对环境无污染。铁芯采用E形结构,体积小。线圈的接线方
式有两种可供用户选择,一种两接线端在产品的同一端,另一种两接线端分别在产品的两端,接线灵活方
便。底座用玻璃纤维增强塑料制成,强度高,介电性能好。安装方式可以螺钉安装,也可以用导轨安装,
拆装方便迅速。导电部件不外露,安全性能好。

正常工作条件和安装条件
1、安装地点的海拔不超过2000M
2、周围空气温度不超过+40度,且其25H内的平均温度值不超过=35度,周围空气温度下限值为-5度
3、安装地点的空气相对温度在**高+40度时不超过50%,在较低温度时可允许有较高的相对温度,例如20
度时达90%,对由于温度变化偶尔产生的凝露应采取特殊措施。
4、安装地点的污染等级为3级
5、接触器允许垂直或水平安装,当垂直安装时,安装而与垂直的倾斜度不大于正负30%(见图)

正确的安装接线
注意接线端子标志:主电路1L1、3L2、5L3为进线端;2T1、4T2、6T3为出线端。常开辅助触头的进线端为
:13、23、33、43……常开辅助触头的出线端为:14、24、34、44……常闭辅助触头的进线端为:11、21
、31、41……常闭辅助触头的出线端为:12、22、32、42……线圈接线端为A1和A2
 B6-30-10
B6-30-01,B7-30-10
B7-30-01,A9-30-10
A9-30-01
A12-30-10
A12-30-01
A16-30-10
A16-30-01
A26-30-10
A26-30-01
A30-30-10
A30-30-01
A40-30-10
A40-30-01
A50-30-11
A63-30-11
A75-30-11
A95-30-11
A110-30-11
A145-30-11
A185-30-11
A210-30-11
A260-30-11
A300-30-11
AF400-30-11
AF460-30-11
AF580-30-11
AF750-30-11
AF1350-30-11
AF1650-30-11
AF2050-30-11
B6-40-00
B7-40-00
A9-40-00
A16-40-00
A26-40-00
A50-40-00
A75-40-00
EK110-40-11
EK150-40-11
EK175-40-11
EK210-40-11
EK370-40-11
EK550-40-11
EK1000-40-11
VB6-30-10
VB6-30-01
VB7-30-10
VB7-30-01
BC6-30-10
BC6-30-01
BC7-30-10
BC7-30-01
AL9-30-10
AL9-30-01
AL12-30-10
AL12-30-01
AL16-30-10
AL16-30-01
AL26-30-10
AL26-30-01
AL30-30-10
AL30-30-01
AL40-30-10
AL40-30-01
AE50-30-11
AE63-30-11
AE75-30-11
AF50-30-11
AF63-30-33
AF70-30-11
AF95-30-11
AF110-30-11
AF145-30-11
AF185-30-11
AF210-30-11
AF260-30-11
AF300-30-11
AF400-30-11
AF460-30-11
AF580-30-11
AF750-30-11
AF1350-30-11
AF1650-30-11
AF2050-30-11
VBC6-30-10
VBC6-30-01
VBC7-30-10
VBC7-30-01
BC6-40-00
BC7-40-00
EK110-40-21
EK150-40-21
EK175-40-21
EK210-40-21
EK370-40-21
EK550-40-21
EK1000-40-21
IOR 85-30-11
IOR 170-30-11
