价格：￥245.00/台
品牌：乐清市卓星电气有限公司
额定电流：250
额定电压：220V
起订：10000台
供应：10000台
发货：7天内
发送询价
| 额定电流 | 250 |
| 额定电压 | 220V |
| 品牌 | 建星电子电器 |

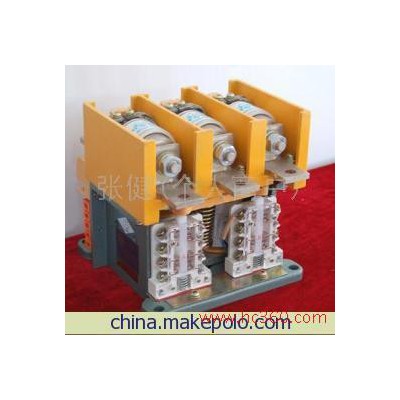

| 型号 | CKJ5-125A真空接触器 |
| 加工定制 | 否 |
| 主触点控制电路 | 22 |
| 常开主触头数量 | 22 |
| 常开辅助触头数量 | 22 |
| 1、主要技术参数 | 型号 | 额定电压(工频)(V) | 额定电流(A) | 主触头参数 | 工频耐压V(有效值) | | 主电路 | 控制电路 | 开距(mm) | 超程(mm) | 终压力(N) | 主电路 | 辅助电路 | 控制电路 | | CKJ5-80/1140 | 1140 | 36,110,220,380 | 80 | 1.8±0.2 | >1 | 30±5 | 4200 | 2500 | 2000 | | CKJ5-125/1140 | 1140 | 36,110,220,380 | 125 | 1.8±0.2 | >1 | 30±5 | 4200 | 2500 | 2000 | | CKJ5-160/1140 | 1140 | 36,110,220,380 | 160 | 1.8±0.2 | >1 | 30±5 | 4200 | 2500 | 2000 | | CKJ5-250/1140 | 1140 | 36,110,220,380 | 250 | 2±0.2 | >1.5 | 80±10 | 4200 | 2500 | 2000 | | CKJ5-400/1140 | 1140 | 36,110,220,380 | 400 | 20+0.5 | >1.5 | 120±20 | 4200 | 2500 | 2000 | | CKJ5-600/1140 | 1140 | 36,110,220,380 | 600 | 20+0.5 | >1.5 | 190±20 | 4200 | 2500 | 2000 |
| 型号 | 接通能力 | 分通能力 | 极限分断电流(A) | 电寿命次数 | 机械寿命次数 | 质量 | | AC3 | AC4 | | CKJ5-80/1140 | 10 Ie,100次 | 8 Ie,25次 | 2000,3次 | 60×104 | 6×104 | 300×104 | 3.8kg | | CKJ5-125/1140 | 10 Ie,100次 | 8 Ie,25次 | 2000,3次 | 60×104 | 6×104 | 300×104 | 3.8kg | | CKJ5-160/1140 | 10 Ie,100次 | 8 Ie,25次 | 2000,3次 | 60×104 | 6×104 | 300×104 | 3.8kg | | CKJ5-250/1140 | 10 Ie,100次 | 8 Ie,25次 | 4500,3次 | 60×104 | 6×104 | 300×104 | 8kg | | CKJ5-400/1140 | 10 Ie,100次 | 8 Ie,25次 | 4500,3次 | 60×104 | 2×104 | 300×104 | 11.3kg | | CKJ5-600/1140 | 10 Ie,100次 | 8 Ie,25次 | 6000,3次 | 60×104 | 0.5×104 | 300×104 | 19.5kg | |
CKJ5、CKJ系列真空接触器 使用说明书 CKJ5、CKJP系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯
控制器及工作 于油田、化工等场合。 1、 工作条件 1． 海拨高度不超过2000米。 2． 环境空气温度：-25～+40℃。 3． 空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度**湿月份的平均温度为+25℃时，月平均**大相对湿度为90％。 4． 安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5． 环境污染等级为3级。 6． 振动不大于30米/秒的场。 接触器由真空
开关管、绝缘架，动臂、磁路支撑架、
电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。 电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。 2、安装、调整及更换天关管 1． 安装 ⑴ 安装前应检查安装平面，安装面不平时用垫片调整。 ⑵ 用螺钉加防松垫圈将接触器固定在安装板上。 ⑶ 接好主回路进出线，将交流控制
电源线接在接线
端子上，并接好地线。 2． 调整 当触头参数不符合要求或更换真空开关管后需作如下调整： ⑴ 松开球面
接头锁紧螺母。 ⑵ 转动球面接头法兰，使触头刚刚断开（用万用表低阻档测）并反复调整，使三 管保持一致。 ⑶ 顺时针转动球面接头到法兰，使开距达到标准要求。 ⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。 ⒊ 更换真空开关管 当真空度下降或其他原因损坏时需更换真空开关管。 ⑴ 当动静触头分开状态下，用2500V兆欧表测动静触头间绝缘
电阻小于60兆欧时 应更换真空开关管。 ⑵ 拧松主电路与软联接线连接螺钉，脱开软联接线。 ⑶ 拧下静导电板绝缘框的螺钉。 ⑷ 向动端压缩触头弹簧将销钉转90度。 ⑸ 将真空开关管组件取下。 ⑹ 卸下球面接头组件，取下开关管。 ⑺ 将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不 使波纹管处于扭曲状态。更换开关管后要重新调节开距。 3、使用与维修 1． 接触器的工作电压及工作电流不应超过额定值 2． 对新换的真空开关管要事先检查其真空度。要求在10-2帕（10-4托）以上。可 用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上（经三次试验后，不允许有击穿或连续闪络现象）。 3． 平时建议用2500V兆欧表检查。当绝缘电阻小于100M 时应加强监视。小于60M 时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。 4． 在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主 电路负载侧。 5． 凡属下列情况之一时应对接触器作全面检查和调整。 ⑴ 每年一次例行检查和清洁工作。 ⑵ 动作一万次以后。 ⑶ 真空开关管损坏后。 检查及调整内容： ⑴ 真空开关管真空度。可用工频试验法。 ⑵ 辅助触头触点接触情况。接触不良要调换新触头或以维修。 ⑶ 检查开距及三管同步。 ⑷ 所有螺钉螺母有否松动。活动部位有否卡住现象。 ⑸ 绝缘耐压程度检查，用测试仪或2500V兆欧表。 公司主页//jianxing0577.cn.
