卓星CKG4-250/12高压真空接触器图1

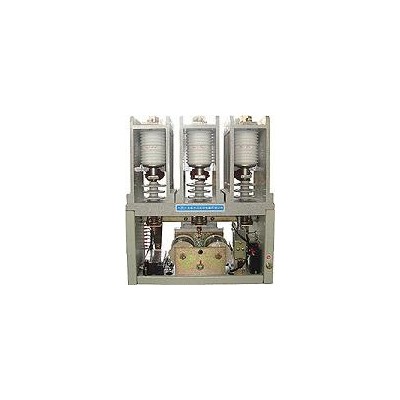

卓星CKG4-250/12高压真空接触器

2021-11-02 09:3210090询价

价格:面议

品牌:卓星

型号:CKG4-250/12高压真空接触器 举报

起订:1

发货:3天内

发送询价
品牌 卓星
型号 CKG4-250/12高压真空接触器 举报
加工定制

详细信息成交0评价0订购说明

已选0台/0.00元

加工定制品牌国产型号CKG4-250/12高压真空接触器
额定电压12K(V)额定电流250(A)机械寿命100(万次)
电寿命10(万次)



CKG4-12/160

CKG4-12/250

CKG4-12/400

CKG4-12/630

额定工作电压(KV)

12

12

12

12

额定工作电流(A)

160

250

400

630

额定关合电流(KA)

1.6

2.5

4

6.3

最大分断电流(KA)

1.28

2

3.2

5.04

操作频率
(次/小时)

长期

120

短期

360

设计机械寿命(万次)

100

电寿命(AC-3)条件下(万次)

25

控制电压

110,220,380或者定制

外型尺寸L x B x H(mm)

470x210x540

安装尺寸L x B(mm)

450x100

重量(KG)

40

乐清得志电气是一家专业生产真空接触器,真空断路器负荷开关隔离开关等厂家。

得诚信,志天下。不断前进的我们将更好的为您们服务。



CKG4系列交流高压真空接触器(以下简称:接触器),高压预付费计量箱专用交流真空接触器,适用于交流50~60HZ,主回路额定电压为12KV,额定电流从160A至630A的电力网络系统中,供远距离接通和分断及频繁启动和控制交流电动机、变压器电容器组等场合。

一、使用环境条件

(1)环境温度-25℃~+40℃。

(2)安装地点海拔高度不超过2000m。

(3)空气的相对湿度,最湿月的月平均最大相对湿度为90%,月的平均最低温度为25℃,并考虑到因温度变化发生在产品表面上的凝霜。

(4)环境:无水侵袭、无腐蚀性和可燃性气体及剧烈振动的场合。

二、使用要求

(1)正确选择接触器技术参数,包括辅助开关触点都不能超载使用。

(2)接触器四周和上方要留有足够的绝缘空间,保证使用的安全。

(3)当接通控制电源没有动作反应时,应立即切断控制电源检查原因,以避免烧坏电磁线圈。

(4)当接触器用于控制感性负载时,建议采用R-C阻容保护或压敏电阻保护等过电压吸收保护装置,保护负载安全。

(5)电磁系统在工作时有较强的磁性吸力,要防止铁磁物质吸入机内。

(6)接触器不适宜进行串联并接工作。

(7)主回路联接原则上是:上端(静端)是进线端,下端(动端)是出线端。

三、产品规格分别为额定电压为12KV(10KV),额定电流为160A、250A、400A、630A。

四、型号组成及含义







五、CKG4系列B型外形尺寸及结构图





六、CKG4系列D型外形尺寸及结构图





七、产品结构和工作原理



结构:本系列接触器由绝缘隔电框架、金属底座、传动拐臂、电磁系统、辅助开关、真空开关管等部分组成(详见图1),该结构高压回路和低压控制上下分置结构,具有布置方式美观、安全可靠、便于安装和维护。每相的独立绝缘框架,使相间绝缘非常可靠,金属底座使产品结构牢固,工作可靠。



(1)机械保持型



三相真空管的动导电杆通过绝缘子和拉杆、触头弹簧与悬臂相连,悬臂和动衔铁都固定在转轴上。合闸时,电磁线圈通电对动衔铁吸合保持,向内运动,使悬臂向上运动,通过触头弹簧使真空管内的触头闭合,并提供触头压力,保证闭合可靠。分闸时,给分闸电源供电,机械锁扣装置脱扣线圈通电,带机械锁扣装置解锁,通过分闸弹簧的反力,实现可靠分闸。该机械锁扣方式适用于长时间合闸的电气场合,和计量箱组合后,用于控制供电变压器的电气设备,是付费计量箱比较理想的配套开关。



由于真空开关主触头得分合是在真空中进行,因而具有良好的开断特性,寿命长,安全可靠。
