价格：￥0.00/个
额定电压：380
额定电流：8
起订：1个
供应：10000个
发货：10天内
| 额定电压 | 380 |
|---|---|
| 额定电流 | 8 |
| 机械寿命 | 100 |
| 电寿命 | 100 |
| 产品认证 | CE |
| 适用范围 | 开关频繁，环境恶劣等场合 |
| 品牌 | 垦创TS无触点接触器 |
| 型号 | A:AC220V D:DC24V H:AC380V Q:定制 |
TS 系列无触点接触器的使用说明书，使用前请认真
详情咨询北京海昌泰科技有限公司，热线：400-6930-010
一、概述

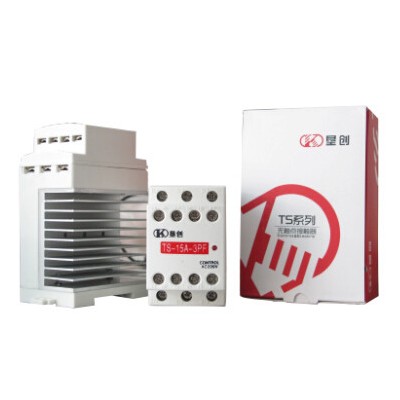

垦创TS系列无触点接触器（以下简称无触点），是我公司倾力研发的**产品，主要用于交流50Hz(或60Hz),额定工作电压至440V，供远距离快速接通、分断电路，自锁和连锁之用，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过荷的电路。垦创TS系列无触点接触器具有功能齐全的辅助触点，开关速度快、对电网冲击小，对电机及相关机械冲击极小，无噪音，寿命长，开关时无电火花产生，耐灰尘，防震、防潮、防腐。可广泛应用如陶瓷生产线，污水装置。化工厂区，机床机械加工，室内外灯光控制、电加热控制、煤炭化工等现场环境恶劣，适用于所有开关动作频繁的场合。
垦创TS系列无触点在传统接触器的相应电流外壳尺寸上改进而成，完全可以替代传统的交流接触器，具有更高的性价比，可以大幅度提高电气装备的产品档次和现代化水平，是CJX1、CJX2、LC1-D、A、3TF、3TB等传统进口国产交流接触器产品的**更新换代产品。
二、产品主要特点：
l 一体化辅助触点设计，外形美观；
l 核心部件为进口产品，电路设计成熟可靠；
l 符合传统交流接触器工作原理的辅助触点功能；（即：主回路先接通后，辅助接点再有效输出）
市场上部分无触点接触器产品的辅助触点功能全部为伪辅助触点，它们是利用控制信号的电源来驱动辅助触点的动作，如果主电路由于各种原因没有导通，而当控制信号导通后，其则辅助端子照样动作，这样会在需要严格自锁与互锁的电路控制中存在很大的安全事故隐患，而垦创TS系列无触点接触器是利用主电路输出端中的电源经过专用电路处理后作为辅助触点的驱动信号，其工作原理与普通接触器完全一致，能真正的反应出辅助触点的作用，避免的上述问题的所有隐患。目前只有垦创TS系列无触点接触器具备此项功能。
三、型号及含义
注：垦创TS系列无触点接触器选用原则：负载额定电流≤标称电流/5
四、技术参数
五、结构特征：
无触点接触器具有一体化辅助触点设计，可带有两常开点和两常闭点的辅助触头，配合标35mm安装导轨的安装装置，带全铝合金散热片。
可与控制系统或PLC系统输出端子直接连接不需要过中间继电器，可以节约设计成本。
无触点接触器可与过流保护断路器或其他分体式的热继电器组合成过流保护装置。
六、外形尺寸图 （单位：mm）
七、安装与调试：
1、正确的接线方法：
主电路输入端1L1 3L2 5L3与输入电源连接；
主电路输出端2T1 4T2 6T3 与负载连接；
控制信号端A1 A2与相应的控制信号电源连接；
辅助端子13 14 15和23 24 25分别与相应的辅助信号电源连接；
2、常用接线图
TS系列无触点接触器与控制系统直接的连接
TS系列无触点接触器自锁线路电路原理图
七、注意事项：
无触点接触器接线器应注意控制信号所需要的电压与频率应与控制电源电压与频率一致。
无触点接触器安装前应检查其技术参数是否满足实际使用的要求（包括控制信号的电源电压，控制电动机的功率等）。
接线时必须拧紧所有接线端子与未接线的端子上的螺钉，以防止使用时螺钉松脱。
安装时应注意勿使螺钉或其他异物落入无触点接触器的金属接线部分连接，避免引起短路。
无触点接触器接线完毕后应进行空载操作试验。
八、运输、贮存
无触点接触器在运输过程中不应受到剧烈的碰撞和振动，在运输和贮存中均不得受到雨雪侵袭。
无触点接触器适于在-25℃~55℃之间，短时间（24小时）可达到70℃的温度下运输与贮存。
九、正常工作条件和安装条件
1、周围空气温度为：-40℃~+80℃；
2、海拔：不超过2000m;
3、环境条件：要有良好的通风效果；
4、安装类别：Ⅲ类；
5、安装条件：安装面与垂直面倾斜角不大于±5°；
6、冲击振动：产品应安装和使用在无显著摇动；
