价格：￥40.00/台
品牌：常熟富士
产地：台湾
触点形式：二开二闭
起订：1台
供应：9999台
发货：1天内
发送询价
| 产地 | 台湾 |
|---|---|
| 触点形式 | 二开二闭 |
| 额定电流 | 18 |
| 额定电压 | 220V |
| 类型 | 交流接触器 |
| 适用范围 | 低压电器 |
| 售后服务 | 店铺三包 |
| 线圈电压 | 220V |
| 执行质量标准 | 国标 |
| 灭弧介质 | 空气式 |
| 品牌 | 台湾士林 |
| 加工定制 | 否 |
| 应用场景 | 电动机控制与保护 |
| 主触点控制电路 | 2a2b |
| 常开主触头数量 | 2a2b |
| 常开辅助触头数量 | 2a2b |

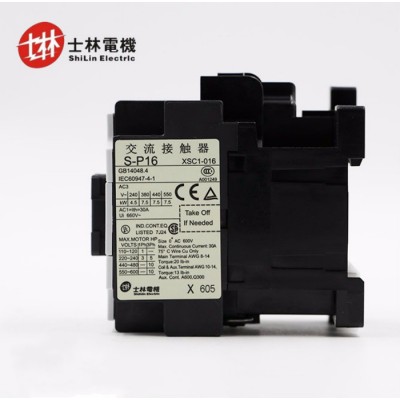

百度授权*台湾士林S-P16{36V/110V/220V/380V}交流接触器@专卖店
专业经营常熟富士，日本富士，台湾士林，上海施耐德，苏州西门子交流接触器，继电器，接触器附件，接触器动静触头，接触器线圈，上海摩根碳刷，刷架等产品。//www.chkxdq.com
销售热线: 13356178837 (同步微信）
咨询电话: 0577-62105918
在线QQ: 572832931
联系人: 黄信
台湾士林接触器型号接线说明/质量/参数/规格/型号/尺寸/图片/价格/生产厂家
该系列接触器主要用于交流50/60Hz，额定电压460V以下，工业三相220V、380V、440V、460V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、缺相、逆相（相序）、三相电压不平衡等提供继电保护，产品广泛应用于空压机、电动机、配电箱、水泵、油泵、中央空调机组、电控箱、配电柜、起重机等，如中央空调压缩机保护，各种电梯的电源监视，水泵、油泵防缺相、逆相保护等，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。
主要用于交流50/60Hz，额定电压460V以下，工业三相220V、380V、440V、460V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、缺相、逆相（相序）、三相电压不平衡等提供继电保护，产品广泛应用于空压机、电动机、配电箱、水泵、油泵、中央空调机组、电控箱、配电柜、起重机等，如中央空调压缩机保护，各种电梯的电源监视，水泵、油泵防缺相、逆相保护等，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。
--------------台湾士林S-P11交流接触器--------------
--------------台湾士林S-P12交流接触器--------------
--------------台湾士林S-P15交流接触器--------------
--------------台湾士林S-P16交流接触器--------------
--------------台湾士林S-P21交流接触器--------------
--------------台湾士林S-P25交流接触器--------------
--------------台湾士林S-P30T交流接触器--------------
--------------台湾士林S-P30TH交流接触器--------------
--------------台湾士林S-P35T交流接触器--------------
--------------台湾士林S-P40T交流接触器--------------
百度授权*台湾士林S-P11{36V/110V/220V/380V}交流接触器@专卖店
百度授权*台湾士林S-P12{36V/110V/220V/380V}交流接触器@专卖店
百度授权*台湾士林S-P15{36V/110V/220V/380V}交流接触器@专卖店
百度授权*台湾士林S-P16{36V/110V/220V/380V}交流接触器@专卖店
百度授权*台湾士林S-P21{36V/110V/220V/380V}交流接触器@专卖店
百度授权*台湾士林S-P25{36V/110V/220V/380V}交流接触器@专卖店
百度授权*台湾士林S-P30T{36V/110V/220V/380V}交流接触器@专卖店
百度授权*台湾士林S-P30TH{36V/110V/220V/380V}交流接触器@专卖店
百度授权*台湾士林S-P35T{36V/110V/220V/380V}交流接触器@专卖店
百度授权*台湾士林S-P40T{36V/110V/220V/380V}交流接触器@专卖店
百度授权*台湾士林S-P16{36V/110V/220V/380V}交流接触器@专卖店
1.型号及含义
2 结构特点
1）安装方式：该保护器底座采用导轨式，内设两个M4螺孔结构，直接独立安装或HT35导轨安装。
2）指 示 灯：以5个指示灯分别来指示：正常，缺相（电压三相不平衡），逆相，过压，欠压。
3）外型尺寸：68mm×30mm×76mm。
3 保护特性
1）缺相保护：指被保护线路在运行状态或非运行状态时，任意一相发生断相故障，延时2S动作。
2）逆相保护：防止L1、L2、L3三相交流相序接错的一种保护措施，延时2S动作。
3）电压不平衡保护：指三相电压不平衡将会影响线路安全运行的一种保护措施，三相不平衡率＝ ×100%>10%时，保护延时2S动作。
4）过压保护：指被保护线路电压高于设定值，延时3~8S动作，恢复回差为6~20VAC。
5）欠压保护：指被保护线路电压低于设定值，延时3~8S动作，恢复回差为3~20VAC。
4 主要技术数据
1）主电路：
1）额定电压：220VAC，380VAC，440VAC，460VAC。
2）主电路的连接导线：绝缘铜线其载面积1.0~2.5mm。若单股铜线可直接插入接线柱；若采用软线，则必须在导线上加针型接线头，以确保连接可靠。
2）辅助电路：
1）具有电气不可分的一常开和一常闭触头。
2）使用类别：AC15 ，DC13
3）触点容量：250VAC 2.5A ，30VDC 1.5A
4）约定发热电流：5A
ZAC3(S.P)系列交流接触器（以下简称接触器），主要用于交流50Hz（或60Hz)，额定工作电压至660V，额定工作电流至100A的电力系统中接通和分断电路，并与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。接触器符合IEC60947-4-1、GB14048.4标准。主要技术参数 接触器的主要规格 按电流等级分为：11A、12A、16A、21A、25A、30A、35A、40A、50A、60A、80A、100A 按接触器线圈额定控制电源电压(Us)分为： 交流50Hz：380V、220V、127V、110V、48V、36V、24V 接触器的主要技术参数 动作特性：吸合电压为85%～110%Us；释放电压为20%～75%Us
、正常工作条件和安装条件
1、 周围空气温度为：-5℃~+40℃，24小时内平均值不超过+35℃。
2、 海拔高度：不超过2000m.
3、 大气条件：高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
4、 污染等级：3级。
5、 安装类别：Ⅲ类。
6、 安装条件：安装面与垂直面倾斜不大于±5°。
7、 冲击振动：产品应安装和适用在无显著摇动、冲击和振动的地方。
8、 在无爆炸危险的介质中、且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
9、 在没有雨雪侵袭的地方。
接触器型号（带保护套） 额定绝缘电压(V) 辅助触头AC15 约定发热电流(A) AC-3使用类别下可控制三相鼠笼式电动机的大功率(kW) 每小时操作循环数次/h(AC-3) AC-3电寿命（万次） 机械寿命(万次） 线圈功率起动/工作VA/VA
36V 110V 220V 380V
触头接触不牢靠会使动静触头间接触电阻增大，导致接触面温度过高，使面接触变成点接触，甚至出现不导通现象。造成此故障的原因有： ??
???（1）、触头上有油污、花毛、异物。 ??
???（2）、长期使用，触头表面氧化。 ??
???（3）、电弧烧蚀造成缺陷、毛刺或形成金属屑颗粒等。
???（4）、运动部分有卡阻现象。 ??
???处理方法有：
（1）、对于触头上的油污、花毛或异物，可以用棉布蘸酒精或汽油擦洗即可。（2）、如果是银或银基合金触头，其接触表面生成氧化层或在电弧作用下形成轻微烧伤及发黑时，一般不影响工作，．可用酒精和汽油或四氯化碳溶液擦洗。即使触头表面被烧得凸凹不平，也只能用细锉清除四周溅珠或毛刺，切勿锉修过多，以免影响触头寿命。 ??对于铜质触头，若烧伤程度较轻，只需用细锉把凸凹不平处修理平整即可，但不允许用细砂布打磨，以免石英砂粒留在触头间，而不能保持良好的接触；若烧伤严重，接触面低落，则必须更换新触头。 ?? （3）、运动部分有卡阻现象，可拆开检修。
五、 直流接触器型号的含义交流接触器的型号含义交流接触器使用中注意的事项 ??1、励磁线圈电压应为85%~105%Un。 ??2、铁芯上短路环应完好。 ??3、铁芯、触点支持件等活动部件动作应灵活。 ??4、铁芯、衔铁端面接触良好、无异物。 ??5、触点表面接触良好，有一定的超程和耐压力。 ??6、操作频率应在允许范围内。
一、正常工作条件和安装条件： 1、周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；2、海拔：不超过2000m；3、大气条件：在+40℃时大气相对温度不超过50%，在较低温度下可以比较高的相对湿度，最湿月的平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%。并考虑因温度变化发生在产品上凝露；4、污染等级：3级；5、 安装类别：Ⅲ类；6、安装条件：安装面与垂直面倾斜度不超过±5°；7、冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。8、安装方式：接触器除用螺钉安装外，还可用35mm，型标准卡轨安装。交流操作40-95可用35 mm或75mm卡轨安装。注：直流操作40-95只能用75mm卡轨，115-170有专用卡轨安装。
二、交流接触器结构特征：1、接触器为防护式，动作结构为直动式，触头为双断点，具有体积小，重量轻、功耗低、寿命长、安全可靠等特点；2、接触器可组成机械可逆联锁磁力起动器，星三角减压起动器，还可根据用户选用增加辅助触头组、空气延时头等组合多种派生系列产品。
该系列交流接触器接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用/。接触器控制容量大。适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。新华社北京10月3日电（记者许晟）工业和信息化部近日发布数据，今年前8个月，电子信息产业500万元以上项目完成固定资产投资额8573.5亿元，同比增长15.9%，高于同期工业投资7.2个百分点。数据显示，今年前8个月，东部、西部地区电子信息产业投资增速较快，中部和东北地区增速低于全国平均水平。其中北京增长61.4%，福建增长48.2%，广东增长40.6%；湖南则持续负增长，东北地区完成投资367.1亿元，同比增长5.5%，青海增长91.3%，增速居全国首位。分行业看，今年前8个月，电子器件行业投资增长12.3%，高于1月至7月0.1个百分点，现小幅回暖。电子元件行业投资增长16.5%；电子计算机行业增长32.25；通信设备行业增长9.4%；家用视听行业增长23.5%；信息材料行业增长6.8%；光伏相关行业增长39.4%。均低于今年前7个月的增速。电子信息产业新开工项目数量方面，通信设备、电子计算机、电子工业专用设备、电子元件行业的新开工项目数分别同比增长33%、30.1%、25.8%和19.2%，增势突出。外商在电子信息产业的投资略有回落，国企相对稳定。1月至8月，外商企业累计完成投资928.3亿元，同比增长16.3%，低于前7个月2.9个百分点；国企累计完成投资520.6亿元，同比增长11.9%，高于前7个月0.9个百分点。全球首款全系统多核高精度导航定位系统级芯片，13日在第六届中国卫星学术年会期间对外发布。
安装维护：
在安装、运行、保养和维修前必须熟读使用说明书，以保证正确使用。使用说明书中对安全注意事项区分为“危险”、“注意”两个等级。
：指在由于错误的使用而引发的危险情况下有可能导致死亡或重伤的场合。
：指在由于错误的使用而引发的危险情况下，有可能导致中等的伤害或轻伤的场合，以及只会发生物体损坏的场合。
并且，即使在 中记载的事项根据情况也有可能导致发生重大事故，所以记载内容都很重要，请必须遵守。
1.安装前应检查有关的技术数据。
2.安装时，应该按规定条件安装，符合人的视觉习惯。
3.对有金属安装底板的接触器要妥善接地。
4.接线端螺钉应拧紧，检查接线正确无误后，应在主触头不带电情况下，先使吸引线圈通电分合数次，试验动作可靠后，才能投入使用。
5.使用时如发现有不正常噪音，可能是铁芯极面上有污物，请擦净极面。
6.使用中，应定期检查产品各部件，要求可动部位不卡住，紧固件无松脱，零部件如有损坏，应及时更换。
