价格：￥1160.00/个
品牌：朗风
类型：交流接触器
产品系列：T44Z系列
起订：5个
供应：1000个
| 类型 | 交流接触器 |
|---|---|
| 产品系列 | T44Z系列 |
| 额定电压 | 380（V） |
| 额定电流 | 40（A） |
| 灭弧介质 | 无火花 |
| 线圈频率 | 50/60（Hz） |
| 线圈电压 | 150-280（V） |
| 主触头极数 | 三极 |
| 额定分段能力 | 40（A） |
| 机械寿命 | 无机械（万次） |
| 产品认证 | ce |
| 适用范围 | 频繁换向 |
| 加工定制 | 是 |
| 外形尺寸 | 138x105x90（mm） |
| 应用场景 | 电动机控制与保护 |
| 主触点控制电路 | 正反转接触器 |
| 常开主触头数量 | 3 |
| 常闭辅助触头数量 | 0 |
| 常闭主触头数量 | 0 |
| 常开辅助触头数量 | 0 |
| 适配电机功率 | 4.0KW |
| 电源相数 | 3 |
| 应用范围 | 通用 |
| 品牌 | 朗风 |
| 型号 | T44ZA40-3P |

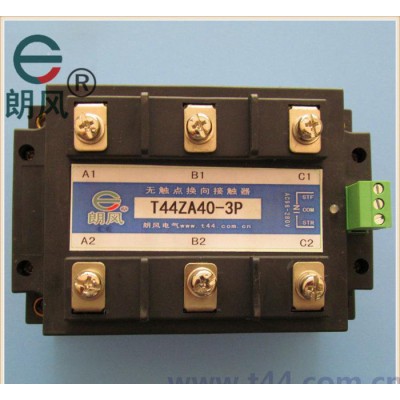

朗风T44系列无触点正反转接触器
产品概述:
无触点正反转接触器是一种融合了多项新技术的三相电动机正反转控制器，内置的软硬件互锁电路可以有效的防止在同一时间内SCR在正反转控制信号误操作时同时导通，如果在接通一个转向时误接通另一个转向，电动机将停止转动。LED双色发光二极管显示电动机转向，绿色表示正转，红色表示反转。内置RC吸收回路，因此具有较高的过电压及瞬态浪涌电流承受能力。采用三相三控的原理，即通过其中的两相电压换相来实现电机换向的功能。
大功率无触点换向接触器采用纯铜加厚底基板，陶瓷覆铜基片，专用夹具固定芯片，于真空炉内焊接保证焊接层无空洞，使用更可靠。并经一系列特殊工艺加工而成，热循环负载次数高于**标准近10倍，使用寿命长。
朗风T44系列无触点正反转接触器示意图
T44系列无触点正反转接触器适用范围：
自动攻丝机﹑车床控制﹑陶瓷生产线﹑化工生产线﹑行车控制等一切需要电动机频繁正反转的应用场合
●三相无触点换向接触器与使用两只普通机电式接触器组成的正反转电路相比较具有以下明显的优势：
①动作时无火花﹑无噪音﹑无接点烧蚀问题﹑使用寿命较长。可明显降低维护成本。
②多种控制输入方式容易实现自动控制，提高了产品的档次。
③安装与接线简便高效，降低了对作业人员的技术要求，为配套设备厂家**大限度地节省了人工。提高了综合效益。
④特别适用于高粉尘，高潮湿，高频次换向，（化工厂，酒精厂，碳素厂。。。。。。）的场合。
T44系列无触点正反转接触器特性：1、内部为可靠性极高的软硬件多重互锁设计。
2、模块采用RISC微处理器智能控制，SMT贴片工艺，除了在输入控制端设置硬件、软件正反互锁外，在输出端也设置正反互锁。
3、控制信号输入时无需考虑时间时机问题，随时可以，外部控制信号无需做互锁（内部保护和互锁功能很完善）。
4、模块内置电源电路，用户无需外接电源，使用更加方便。
5、输出端与输入控制端采用光电隔离，内置RC吸收回路，无需外接。
6、双色发光LED显示电机旋转方向，正转时绿灯亮，反转时红灯亮，当LED不亮时为停止状态或正反转输入同时有效。
7、输入控制电压为①：20-40VAC/DC，②：90-280VAC/DC，其他控制电压也可定制。
8、与普通机电式接触器相比较具有以下明显的优势：动作时无火花﹑无接点烧蚀问题﹑使用寿命长﹑可靠无运行噪音﹑易实现自动控制。
1：注意输入输出端的分别，标注A1，B1，C1端必须接主电源（380V三相），标注A2，B2，C2端接电机。不能接反。可参考接线图。
2：由于内置RC阻容保护吸收回路，使OUT端有轻微电压（电机线接好后实测为0V，未接电机线时为380V，但漏电流很小，）所以在检修更换时必须将主开关或刀闸拉下。
3：损坏时多为短路，和普通接触器粘点的现象一样，使控制电路失控，对此要有充分重视。
4：特别注意散热的问题，及时清理散热片的灰尘和积垢。结温上升后，其过流能力等指标会下降。出厂时所配散热器是兼顾各型号规格的，产生的热量和电机电流和动作频率有直接关系，应在工作稳定后检查散热器温度，如温度过高请采用外置风机降温处理或额外增加散热器。
5：OUT端严禁短路，选型时注意留出功率余量，（一般按额定电流/10=电机功率KW来选取）严禁小马拉大车的现象发生。
6：T44ZA75-3P的控制电压90-280V直流也可以,COM端**好是接零线，正转和反转端使用同一端（火线）不要取自2个不同的相线。
7：严禁电源输入端打火，注意检查断路器及接触器电源端和输出端螺丝的松紧，打火时会产生瞬间高压（实测峰值达2000V）极易击穿内部功率元件和单片机芯片。在电源通断的过程中也会产生瞬间高压，应注意不要频繁通电断电。
8：本系列产品是**三相交流电动机的，请勿用于加热用途（散热不够，也浪费，加热的简单）
9：正反控制端子是相对而言，当电机转向和实际要求相反时，可以将两控制端子的线对调即可，或者对调电源进线（或输出端）其中的任意2根。
10：使用按钮控制正反换向时，两按钮无需接成互锁，直接按下图接线使用即可。
11：在用于行车和电动葫芦时，必须注意用在安全接触器的下方使用，以确保安全。
T44系列无触点正反转接触器安装说明：
由于无触点换向接触器体积较大也较贵重，故采用泡沫盒分立包装，即接触器本体和散热片分放在一个泡沫盒内，便于运输。
1. 在大功率无触点换向接触器的导热底板表面和散热器表面都均匀涂覆薄薄一层（切勿太多）导热硅脂（散热器表面和接触器底板虽经抛平处理，但在接合表面也会有肉眼看不到的缝隙，导热硅脂**是弥平这些缝隙以保证散热），2. 把两者接合后（上下用力），相对左右旋转1-2次以使导热硅脂均匀（一般正中心处的会被往边缘处挤），一般情况下用手拿着上面的接触器而散热器被粘住不会掉下来为**。3. 用螺钉把大功率无触点接触器固定于散热器上。建议对角紧固螺栓，注意每个螺钉用力要均等，以免应力过大而拉裂塑料外壳。4. 包装内附件： 固定螺栓4只， 导热硅脂 1包 简易说明书 1份5. 安装完成后，整体高度为48.5mm+40mm=88.5mm 朗风T44系列无触点正反转接触器外形尺寸(40A 75A 110A 150A)
散热器尺寸图
散热器宽160mm，长度200mm，高度80mm，产品总高度80mm+72.5mm=152.5mm
大功率无触点换向接触器参数
1、大功率无触点换向接触器通用参数
（1）工作频率f为50HZ；
（2）模块绝缘电压VISO（RMS）≥2500VAC；
（3）门槛电压：VTO=0.8～0.9V；
（4）芯片**高结温：Tj（max）=125℃；
（5）通态电流临界上升率di／dt：100A／μs；
（6）断态正向电压临界上升率dv／dt：500V／μs；
（7）大功率无触点接触器允许**高壳温TC≤80℃。
2、大功率无触点换向接触器详细参数（见表）
表内代号说明：
② VDRM、VRRM为晶闸管芯片断态正反向重复峰值电压，为**大值；
②IDRM、IRRM为晶闸管芯片在VDRM、VRRM条件下的断态正反向重复峰值电流，为**大值；
③IGT为每只芯片**大触发电流；
④ITSM为每只芯片在规定条件下的通态浪涌电流，为**大值；
⑤VTM为每只芯片在两倍直流通态电流和**高结温条件下的通态峰值电压，为**大值；
⑥IT（AV）M为每只芯片在规定条件下的直流通态电流；
