价格：面议
品牌：施耐德,ABB,欧姆龙,西门子,三菱
产品认证：CCC
产品系列：LC1D
起订：1
供应：1000
发货：1天内
发送询价
| 产品认证 | CCC |
|---|---|
| 产品系列 | LC1D |
| 触点形式 | 一开一闭 |
| 电寿命 | 1.5 百万次 |
| 额定电流 | 80 |
| 额定电压 | 380 |
| 飞弧距离 | 10 |
| 机械寿命 | 4 百万次 |
| 类型 | 交流接触器 |
| 适用范围 | 应用于功率因数大于等于0.95的交流负载中 应用于接通分断正常启动的鼠笼电机 |
| 外形尺寸 | 127*85*130 |
| 线圈电压 | 380 |
| 灭弧介质 | 空气式 |
| 品牌 | Schneider/施耐德 |
| 型号 | LC1-D80M7C |
| 加工定制 | 是 |
| 应用场景 | 二级配电 |
| 物料编号 | LC1D80M7C |
| 型号报价 | 1 |
| 主触点控制电路 | 220 V, AC 50/60 Hz |
| 常开主触头数量 | 3 |
| 常闭辅助触头数量 | 1 |
| 常闭主触头数量 | 0 |
| 常开辅助触头数量 | 1 |
| 线圈频率 | 50/60 Hz |
| 主触头极数 | 3 |
| 额定分段能力 | 1 |
产品数据表
主要特性
LC1D80M7C

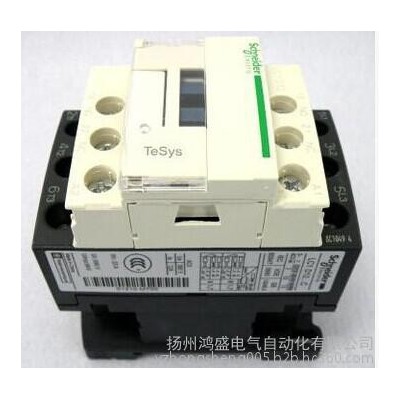

TeSys D 三极接触器, 80 A, 220 V, 50/60Hz
主要
产品系列
TeSys
产品名称
D
产品类型
接触器
产品名
LC1D
接触器应用领域
应用于功率因数大于等于0.95的交流负载中
应用于接通分断正常启动的鼠笼电机
使用类别
AC-1
AC-3
极数
3P
回路触点类型
3 NO
额定工作电流 [Ie]
80 A (AC-1, Ue<= 440 V, θ<= 60 °C)
125 A (AC-3, Ue<= 440 V, θ<= 60 °C)
控制回路电压
220 V, AC 50/60 Hz
辅助触点类型
1 NO + 1 NC
补充信息
额定工作电压 [Ue]
电源回路 : <= 690 V
电源回路 : <= 300 V
电动机功率 (kW)
37 kW (380/400 V)
45 kW (660/690 V)
55 kW (500 V)
45 kW (1000 V)
22 kW (220/240 V)
45 kW (415/440 V)
电气寿命
0.8 百万次 (AC-1)
1.5 百万次 (AC-3)
2.5 百万次 (AC-3)
机械寿命
4 百万次
**大操作频率
3600 次/小时 (环境温度 <= 60 °C)
动作时间
闭合 : 20...35 毫秒
分断 : 6...20 毫秒
控制电压限额
释放 : 0.3...0.6 Uc 50/60 Hz
运行 : 0.8...1.1 Uc 50 Hz
运行 : 0.85...1.1 Uc 60 Hz
(~50Hz保持)功耗 (VA)
26 VA 50 Hz
0.3 VA 60 Hz
约定发热电流 [Ith]
信号回路 : 10 A (θ<= 60 °C)
主回路 : 125 A (θ<= 60 °C)
平均阻抗
0.8 mΩ (Ith 50 Hz)
热消散
6...10 W (50/60 Hz)
额定接通能力 [Irms]
额定分断能力
额定短时耐受电流 [Icw]
信号回路: 100 A, 持续时间: 1 s
信号回路: 120 A, 持续时间: 500 ms
信号回路: 140 A, 持续时间: 100 ms
主回路: 640 A, 持续时间: 10 s (<= 40 °C)
主回路: 320 A, 持续时间: 1 分钟 (<= 40 °C)
主回路: 135 A, 持续时间: 10 分钟 (<= 40 °C)
主回路: 990 A, 持续时间: 1 s (<= 40 °C)
与继电器配合使用的熔丝
主回路 : gG 160 A, 2型, U<= 690 V
信号回路 : gG 10 A, 符合 IEC 60947-5-1
主回路 : gG 200 A, 1型, U<= 690 V
过电压类别
III
额定绝缘电压 [Ui]
信号回路 : 690 V, 符合 IEC 60947-1
主回路 : 1000 V, 符合 IEC 60947-4-1
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? /? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? SAS? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1 / 2
浪涌抑制模块
无内置浪涌抑制模块
辅助触点类型
机械连接 : 1 NO + 1 NC, (符合 IEC 60947-5-1)
与主触头状态成镜像 : 1 NC, (符合 IEC 60947-4-1)
信号回路频率
25...400 Hz
**小却换容量 [Imin]
信号回路 : 5 mA
不重迭时间
失电 : 1.5 毫秒 (NC和NO之间的触点)
得电 : 1.5 毫秒 (NC和NO之间的触点)
绝缘电阻
> 10 MΩ (信号回路)
安装方式
面板安装
导轨安装
接线能力
控制回路 : 通过螺钉夹紧 电缆 1...4 mm2, 软线, 不带接线端子.
控制回路 : 通过螺钉夹紧 电缆 1...4 mm2, 软线, 不带接线端子.
控制回路 : 通过螺钉夹紧 电缆 1...2.5 mm2, 软线, 带接线端子.
控制回路 : 通过螺钉夹紧 电缆 1...2.5 mm2, 软线, 带接线端子.
控制回路 : 通过螺钉夹紧 电缆 1...4 mm2, 硬线, 不带接线端子.
控制回路 : 通过螺钉夹紧 电缆 1...4 mm2, 硬线, 不带接线端子.
电源回路 : 母线端子, 硬线, 3 x 16 mm
主回路 : 连接器 电缆 4...50 mm2 接线片外径Ø: 17 mm, 软线, 不带接线端子.
主回路 : 连接器 电缆 4...25 mm2 接线片外径Ø: 17 mm, 软线, 不带接线端子.
主回路 : 连接器 电缆 4...50 mm2 接线片外径Ø: 17 mm, 软线, 带接线端子.
主回路 : 连接器 电缆 4...16 mm2 接线片外径Ø: 17 mm, 软线, 带接线端子.
主回路 : 连接器 电缆 4...50 mm2 接线片外径Ø: 17 mm, 硬线, 不带接线端子.
电源回路 : 连接器 电缆 4...25 mm2, 硬线, 不带篐线端子.
紧固扭矩
电源回路 : 9 N.m
电源回路 : 9 N.m
电源回路 : 9 N.m (Ø 8 一字)
控制回路 : 1.2 N.m (No 2 十字螺丝)
控制回路 : 1.2 N.m (Ø 6 平口)
电源回路 : 9 N.m (Ø 6...8 mm 一字)
高度
127 mm
宽度
85 mm
深度
130 mm
环境
符合标准
IEC 60947-4-1
GB 14048.4
产品认证
CCC
污染等级
3
防护措施
TH (符合 IEC 60068-2-30)
运行温度
-5...60 °C
贮存环境温度
-60...80 °C
周围空气温度
-40...70 °C （Uc下允许）
**高工作海拔
3000 m (无降容)
耐火及耐异常高温能力
850 °C (符合 IEC 60695-2-11)
抗冲击、震动性能
抗震性能 (触头打开): 2 gn (5...300 Hz)
抗冲击性能 (接触器打开): 8 gn 11 毫秒
抗冲击性能 (接触器关闭): 10 Gn 11 毫秒
抗震性能 (触头闭合): 3 gn (5...300 Hz)
供应的可持续性
产品类型
绿色产品认证标志 (Green Premium) 产品
RoHS法规（日期代码：YYWW）
符合 (施耐德电气声明从2008年第47周开始符合ROHS)
REACh法规
有毒有害物质含量均在REACH规定的限量要求以下
环保符合性
提供支持
回收利用指南
绿色环保产品, 废弃后可以回收利用
2 / 2
