价格：面议
品牌：宇顺
起订：1
供应：10000
发货：10天内
| 额定电压 | |
|---|---|
| 品牌 | 宇顺 |
| 型号 | CKJ5 |
销售热线：0537-3161229 15275754838
联系人：张女士 传真：0537-3161229
QQ客服：2731230688 旺旺号: 页面打不开2013
Email：2731230688@qq.com
1主要用途及适用范围

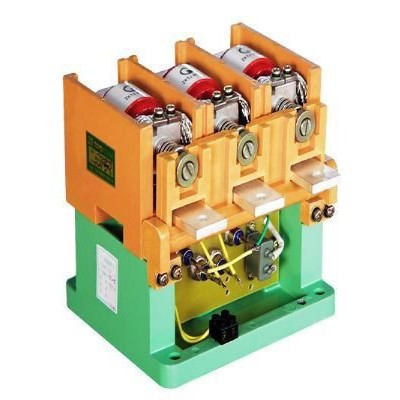

CKJ5系列交流低压真空接触器适用交流50Hz，主回路额定工作电压至1140V额定工作电流分别至400A、250A、125A的电力系统中，接通与分断线路及频繁地起动和控制交流电动机用；并适用各种保护装置（JDB电子综合保护器，JR9型过流保护装置，阻容吸收装置）组成电磁起动器，特别适用于组成防爆电磁起动器。
2产品说明
CKJ5系列交流低压真空接触器具有分断能力强、触头不氧化、电弧不外露、安全可靠、使用寿命长、免维护、低噪音等优点。其卓越的开断技术能在特别苛刻的条件下频繁操作使用。适用于控制和保护电动机、电器控制等场合。广泛应用于各工业领域的电器设备控制。可完全替代传统电器使用，并具有使用的经济性。
3 主要技术参数
项 目 CKJ5—63 125 250 400
额定工作电压
（V） 主电路 1140/660/380
辅助电路 380/220
控制电路 36
额定操作频率 AC-3 600
AC-4 120
短时操作频率 次/h(20s) 2000
接通能力 A 100次 1250 1250 2500 2500
分断能力 A 25次 1000 1000 2000 2000
极限分断能力 A 3次 2000 2000 4500 4500
承受过载电流能力 A 10s 1000 1000 2000 2000
承受工频耐压能力
(有效值)V历时1min 主回路 4200
辅助电路 2500
控制电路 2000
电寿命
万次 AC-3 60×104
AC-4 6×104 6×104 6×104 2×104
机械寿命 万次 300×104
4辅助触点数量
CKJ5-63 2常开2常闭 跟据需要可增加辅助触头数量
CKJ5-125 2常开2常闭
CKJ5-250 4常开3常闭
CKJ5-400 4常开3常闭
5 外形尺寸和重量
产品型号 主触头 外形尺寸
mm 安装尺寸
mm 安装孔
mm 质量
kg
开距 mm 超程 mm
CKJ5-63 1.8±0.2 1±0.2 140×121×108 95×73 4-Φ9.5 2.5
CKJ5-125 1.8±0.2 1±0.2 176×151×128 107×87 4-Φ9.5 4
CKJ5-250 2±0.2 1±0.2 182×205×183 160×160 4-Φ12.5 8
CKJ5-400 2±0.2 1±0.2 216×214×188 180×160 4-Φ11 12
