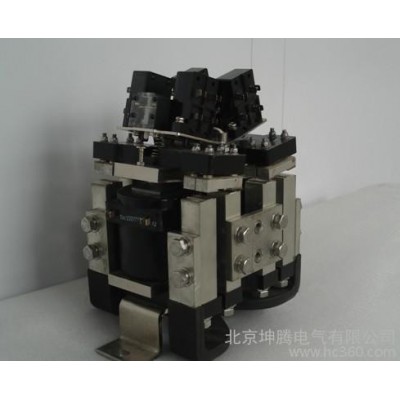

D系列反转/分配直流接触器图1

D系列反转/分配直流接触器

2021-11-01 17:279480询价

价格:¥0.00/个

灭弧介质:空气式

额定电压:DC1000(V)

起订:1个

供应:500个

发送询价
灭弧介质 空气式
额定电压 DC1000(V)
额定电流 1200(A)
主触头极数 四极
类型 直流接触器
线圈电压 24(V)
产品系列 quenton
机械寿命 10(万次)
电寿命 10(万次)
产品认证 iso9001
适用范围 石油钻机直流电驱动系统
加工定制
主触点控制电路 直流接触器
常开主触头数量 2
常闭辅助触头数量 4
常闭主触头数量 2
常开辅助触头数量 4
品牌 伊顿直流接触器
型号 伊顿反转分配直流接触器

  一. 概述

      D系列电磁式反转/分配直流接触器为双刀双掷非分离负载特殊用途直流接触器。有3个位置,中间位置断开,另2个位置以电磁闭锁配置。额定电流至1200A、电压至1000VDC。装有短接交叉母线时,接触器主要用于直流电机反转;无短接交叉母线时,接触器主要用于电机工作分配。主要用于直流电机反向转换或两条不同电气线路的转换(即电机驱动分配),如石油钻机、吊车等设备。该产品无灭弧装置,只能用于无载转换。

1.正常工作和安装条件



          a.周围空气温度上限为+40℃,下限为-25℃。



          b.安装地点的海拔不超过2000米。



          c.安装地点的相对湿度**高+40℃时不超过50%,低温度不超过+25℃时平均**大相对湿度不超过90%,并允许因温度变化发生在产品上的凝露。



          d.接触器的污染等级为Ⅲ级。



          e.振动:在垂向、横向、纵向能承受10Hz、3g的冲击振动2分钟。



          f.接触器可水平安装或垂直安装使用,但垂直安装使用时应保持两个线圈为左右对称分布。



二、结构特点

1.产品结构简单、紧凑。使用一台反转/分配直流接触器即可实现直流电机的反转控制和不同电路的任务转换。其工作原理如图1所示。当使用交叉母线时,可实现同一台直流电机的反向控制(图1a)。当不使用交叉母线时,可实现两条不同负载线路的任务转换(图1b)。

2.可取代直流电机反转应用中的4个单极接触器。

3.可取代直流电机分配应用中的2或4个单极接触器。

4.上至8个隔离常开或常闭辅助触点的任意组合。

5.插接式快接型控制端。



三、技术指标



1.主回路基本参数



a.额定工作电压1000V,额定电流800A、1000A、1200A。



b.额定绝缘电压1000V。



c.介电性能:工频耐压3500V,1min。



2.辅助电路基本参数



a.额定工作电压:直流440V,交流380V。



b.约定发热电流:5A。



c.控制容量:直流接通和分断为138W;交流接通3600VA,分断360VA。



d.介电性能:工频耐压2500V,1min。



3.控制电路



a.线圈功率:起动时125W,保持时38W。



b.吸引线圈电压:24 V、48 V、110 V、220 V也可根据用户要求进行设计。



如:74V、108V。
