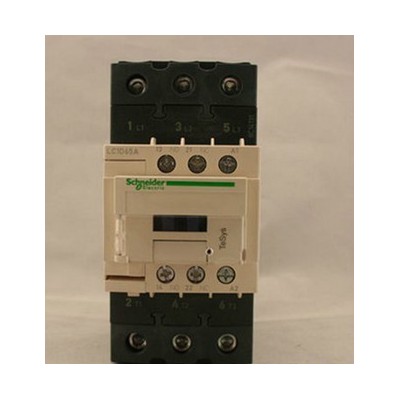

Schneider/施耐德低压接触器CJX2-9511 LC1-D80M5C施耐德交流接触器图1

Schneider/施耐德低压接触器CJX2-9511 LC1-D80M5C施耐德交流接触器

2021-11-01 17:2312330询价

价格:¥8.00/台

品牌:施耐德

产品认证:CCC

产品系列:交流接触器

起订:1台

供应:500台

发货:2天内

发送询价
产品认证 CCC
产品系列 交流接触器
触点形式 二开二闭
电寿命 200
额定电流 95
额定电压 380
飞弧距离 10
机械寿命 2000
类型 交流接触器
适用范围 交流50/60HZ 电压660V 95A电路
外形尺寸 105*75*105
线圈电压 380
灭弧介质 空气式
品牌 Schneider/施耐德
加工定制
应用场景 电动机控制与保护
物料编号 011
型号报价 8.00
主触点控制电路 80A
常开主触头数量 1对
常闭辅助触头数量 1对
常闭主触头数量 1对
常开辅助触头数量 1对
线圈频率 50/60
主触头极数 4
额定分段能力 6

一、施耐德接触器介绍:

 TeSys D系列交流接触器额定冲击耐受电压为6~8KV,防护等级为防直接手指接触IP 2X。适用于控制各种类型电动机、电容器、照明灯、电加热等设备。

 特点:
长寿命:机械寿命高达2000万次;电寿命高达200万次。
强适应性:“TH”防护处理,可以在湿热的环境中使用。
宽电压:线圈控制电压在70%-120%Uc之间波动,不影响产品正常工作。
强通用性:具有50Hz-60Hz通用线圈。
模块化:产品本体上可以附加辅助触头,通电/断电延时触头,机械闭锁等模块。也可以很方便地组合成可逆接触器、星-三角起动器
国产TeSysD系列:09-95A自带1NO+1NC辅助触点,其余型号辅助触点需另配
进口TeSysD系列:09-15A自带1NO+1NC辅助触点,其余型号辅助触点需另配




一、LC1-D06适用范围
交流接触器适用于交流50Hz或60Hz,电压至660V、电流至95A的电路中,供远距离接通与分断电路、频繁起动、控制交流电动机,接触器还可组装成积木式辅助触头组、空气延时头、机械联锁机构等附件,组成延时接触器、可逆接触器、星三角起动器,并可与适当的产品符合IEC60947-4-1和GB14048.4标准。

二、LC1-D06使用条件
1、正常工作条件和安装条件
2、周围空气温度为:-5℃~+40℃。24小时内其平均值不超过+35℃;
2、海拔高度:不超过2000m;
3、大气条件:在+40℃时空气相对湿度不超过50%,在较低温度下可以有较高的相对湿度**湿月的月平均温度不起过+25℃,该月的月平均相对湿度不超过90%,并考虑因温度变化发生在产品上的凝露。
4、安装类别:Ⅲ类;污染等级:3级;
5、安装条件:安装面与垂直面倾斜度不大于±5°;

6、冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方,
三、LC1-D06结构特点
1、接触器为防护式,动作结构为直动式,触头为双断点,具有体积小,重量轻、功耗低、寿命长、安全可靠等特点;
2、接触器可组成机械可逆联锁磁力起动器,星三角减压起动器,还可根据用户选用增加辅助触头组、空气延时头等组合多种派生系列产品。
四、LC1-D06安装使用及维护
1、安装前应检查有关的技术数据(如额定电压、电流、操作频率等是否符合要求)。
2、安装时,应该按规定条件安装,接触器线圈的接线端子A1符合应朝上方,符合人的视觉习惯。
3、对有金属安装底板的接触器要妥善接地。
4、接线端螺钉应拧紧,检查接线正确无误后,应在主触头不带电情况下,先使吸引线圈通电分合数次,试验动作可靠后,才能投入使用。
5、使用时如发现有不正常噪音,可能是铁芯极面上有污物,请擦净极面。
6、使用中,应定期检查产品各部件,要求可动部位不卡住,紧固件无松脱,零部件如有损坏,应及时更换

5、

 二、施耐德接触器选型指南:

LC1D09M7C及系列产品选型表

您可以参照此表确定型号,也可以把你的参数给我们的销售工程师来帮你选型!
