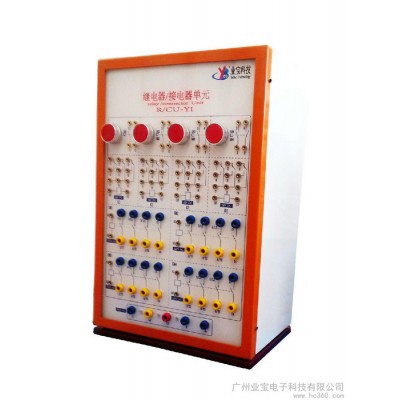

供应业宝继电器/接触器

价格：￥0.00/台

品牌：业宝

外形尺寸：400*260*170mm

重量：8.8kg

起订：1台

供应：100台

发货：10天内

本公司供应继电器/接触器，品牌业宝，型号接触器：NC3（CJ46）-09-30-10 220V；

外形尺寸：400*260*170mm，重量：8.8kg，电源：AC 380V。质量保证，欢迎咨询洽谈。

//www.gzyebao.com/Product/Details/c51b0314b90f4f16807c10577e5d5647

1.产品介绍
       该单元以交流220V接触器与直流24V小型继电器为核心构成。

2.技术参数
       单元型号：接触器：NC3（CJ46）-09-30-10 220V；
       继电器：JZX-22F（D）3Z  24V；
       电气规格：
              接触器额定电压：AC220V
              接触器额定工作电流：9A
              接触器常开主触头：3个
              接触器常闭主触头：0个
              接触器常开辅助触头：1个
              接触器常闭辅助触头：0个

       继电器额定电压：DC24V
       继电器**大开关电流：10A
       继电器常开主触头：3个
       继电器常闭主触头：3个

      电源额定电压：AC 380V
      尺寸：400*260*170mm
      重量：8.8kg

3.附件
1）电源线:1条
2）香蕉插头连接导线：若干

4.接线面板示意图
       该单元面板接线端口如下图所示：


面板上：
        **上面的虚线框为4个继电器：
        1、2、3：常闭触点；
        4、5、6：常开触点；
        7、8、9：公共触点；
        10、11：24V线圈接口；
         下面为4个接触器：
         L1、T1：常开主触头1；
         L2、T2：常开主触头2；
         L3、T3：常开主触头3；
         13、14：常开辅助触头；
         A1、A2：220V线圈；
         L1、L2、L3、N、G：AC380V输出

温情提示：
       本产品的使用可登陆本公司网站（www.gzyebao.com）下载相关资料，有关PLC的详细资料可参阅松下电器FP-X系列用户手册。
