价格：￥170000.00/台
品牌：顶科电子，Toptec，厦门顶科
产品用途：检测接触器的动作电压、释放电压、线圈功耗、时间参数等

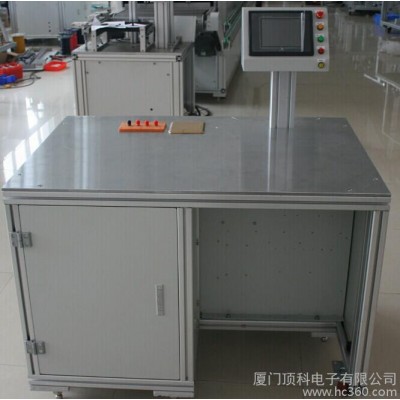

规格：接触器特性检测仪
起订：1台
供应：1台
| 产品用途 | 检测接触器的动作电压、释放电压、线圈功耗、时间参数等 |
|---|---|
| 规格 | 接触器特性检测仪 |
| 类型 | 接触器特性检测仪 |
| 外形尺寸 | 500×450×800(mm) |
| 重量 | 200 |
| 品牌 | TOPTEC/顶科电 |
| 型号 | Top-966 |
| 加工定制 | 是 |
常规检测要求:
4.1接触器检测时，应先检测其吸合电压，这个电压一般是额定电压（额定电压按仪器要求10~700V之间，可调）的60~75%（V1，可调）是一个固定值，在这个固定电压下，应先检测其吸合、释放情况3次，接触器能吸合、释放即合格，测试电源输出OK或NG信号。吸合时间及间隔时间应可调(S1时间0.1~9S)。合格继续下一步检测，不合格停止检测并用红色指示灯形式闪烁显示不合格。
4.2吸合、释放检测合格后，显示OK或NG，若是OK产品，要求电源随后提供电压：由0V缓慢上升至额定电压的40%，(A点：V2，可设置，上升时间S2可设置，0.1~9S)；产品不得吸合，吸合为不合格；再缓慢上升至额定电压的75%（B点，V3，可设置，上升时间S3可设置：0.1~9S)；从V2至V3上升过程中，产品吸合为合格品，不吸合为不合格品（接触器吸合后可提供一个触点导通信号）。产品吸合后电源调压上升至[额定电压的110%（C点，V4，时间可设置S4），再下降至额定电压的70%，比**先给定的吸合电压低5%（D点，V5，时间可设置S5：0.1~9s），接触器应处于吸合状态；电压继续下降，至额定电压的30%（E点，此段时间及电压V6可任意设置，时间可设置S6：0.1~9s）；在70~30%额定电压的范围内，接触器应释放（接触器释放后可提供一个触点断开信号），产品为合格品。高于所设定的**高电压接触器已释放或低于所设定的**低电压未能释放，即为不合格。（在吸合或释放时接触器的触点均未带负荷，即干净的接点）。
4.3产品释放后，电源应立即提供一额定电压（**）并持续0.5~2s（可设置）检测保持电流，并与事先设定的保持电流范围值进行比较判断合格与否。
4.4在检测过程中，除**先的3次吸合、释放检测外，无论合格与否均需要完成整个检测程序。
4.5接触器检测后，应显示吸合电压、释放电压、保持电流及保持容量数值，对检测结果进行合格与否的判断，合格数值方框用绿色，不合格数值用红色；并根据各检测数值综合判断，用绿色、红色指示灯形式闪烁显示合格与不合格。不合格品需要有声音报警，报警声音应短促且低频。
5、检测范例：
检测某接触器，其额定工作电压为220V，在检测时，应设定一电压为132~165V之间的固定电压（根据需要厂家订，假设是70%的额定电压，应设定154V额定电压）对接触器进行吸合、释放3次检测，这段时间控制在0.1~9S，显示OK或NG，不吸合或不释放均为不合格；当吸合、释放检测合格后，电源电压由0V能调速上升至88V，产品不得吸合，再慢速（可调）上升至165V，这段时间约可设置；产品吸合后，电压继续上升242V时（时间可设置），后下降至154V，这段电压间内，接触器不能释放，电压继续下降，在154至66V之间内，接触器应释放，低于66V后释放为不合格。随后电源提供一额定电压（**）检测保持电流。
6、检测波形:
