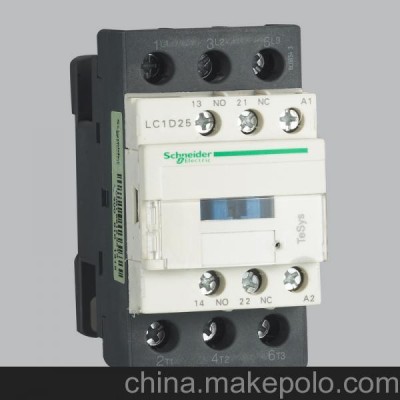

Schneider/施耐德接触器

价格：面议

产地：北京

产品认证：IOS9001

起订：1

供应：1

发送询价

产地	北京
产品认证	IOS9001
电寿命	1
额定电流	1
额定电压	36V
机械寿命	20万次
品牌	Schneider/施耐德
型号	LC2-D65ABD
加工定制	否
物料编号	1

---

隐藏

产品系列 TeSys

产品名称 TeSys D

产品类型 换向接触器

产品名 LC2D

接触器应用领域 应用于功率因数大于等于0.95的交流负载中 应用于接通分断正常启动的鼠笼电机

使用类别 AC-1 AC-3

设备简介 用可逆供电母排预装配

极数 3P

回路触点类型 3 NO

额定工作电压 [Ue] <= 690 V AC 25...400 Hz 适用电源回路 <= 300 V DC 适用电源回路

额定工作电流 [Ie] 80 A (<= 60 °C) <= 440 V AC AC-1 适用电源回路 65 A (<= 60 °C) <= 440 V AC AC-3 适用电源回路

电动机功率 (kW) 30 kW 380...400 V AC 50/60 Hz 37 kW 500 V AC 50/60 Hz 37 kW 660...690 V AC 50/60 Hz 18.5 kW 220...230 V AC 50/60 Hz 37 kW 415...440 V AC 50/60 Hz

电机功率 40 hp 460/480 V AC 50/60 Hz 适用3 相 电机 5 hp 115 V AC 50/60 Hz 适用1 相 电机 10 hp 230/240 V AC 50/60 Hz 适用1 相 电机 20 hp 200/208 V AC 50/60 Hz 适用3 相 电机 20 hp 230/240 V AC 50/60 Hz 适用3 相 电机 50 hp 575/600 V AC 50/60 Hz 适用3 相 电机

控制回路特性 DC 标准

控制回路电压 24 V DC

辅助触点类型 1 NO + 1 NC

额定冲击耐受电压 [Uimp] 6 kV 符合 IEC 60947

过电压类别 III

约定发热电流 [Ith] 80 A <= 60 °C 适用电源回路 10 A <= 60 °C 适用信号回路

额定接通能力 [Irms] 1000 A 440 V 适用电源回路 符合 IEC 60947 140 A AC 适用信号回路 符合 IEC 60947-5-1 250 A DC 适用信号回路 符合 IEC 60947-5-1

额定分断能力 1000 A 440 V 适用电源回路 符合 IEC 60947

额定短时耐受电流 [Icw] 100 A 1 s 信号回路 120 A 500 ms 信号回路 140 A 100 ms 信号回路 520 A <= 40 °C 10 s 电源回路 900 A <= 40 °C 1 s 电源回路 110 A <= 40 °C 10 分钟 电源回路 260 A <= 40 °C 1 分钟 电源回路

与继电器配合使用的熔丝 125 A gG <= 690 V 配合 1 型 适用电源回路 125 A gG <= 690 V 配合 2 型 适用电源回路 10 A gG 适用信号回路 符合 IEC 60947-5-1

平均阻抗 50 Hz - Ith 80 A 用于主回路

额定绝缘电压 [Ui] 600 V 适用电源回路 证书 CSA 600 V 适用电源回路 证书 UL 690 V 适用电源回路 符合 IEC 60947-4-1 690 V 适用信号回路 符合 IEC 60947-1 600 V 适用信号回路 证书 CSA 600 V 适用信号回路 证书 UL

电气寿命 1.45 百万次 65 A AC-3 Ue条件下 <= 440 V 1.4 百万次 80 A AC-1 Ue条件下 <= 440 V

每极功耗 6.3 W AC-3 9.6 W AC-1

保护盖 带

联锁类型 机械式

安装方式 面板安装 导轨安装

符合标准 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14

产品认证 CCC CSA GOST UL

接线能力 控制回路 : 螺栓紧固 2 电缆 1...2.5 mm2 电缆选型: 软线 - 带 接线端子 电源回路 : Everlink BTR 接线端子 1 电缆 1...35 mm2 电缆选型: 软线 - 不带 接线端子 电源回路 : Everlink BTR 接线端子 1 电缆 1...35 mm2 电缆选型: 软线 - 带 接线端子 电源回路 : Everlink BTR 接线端子 1 电缆 1...35 mm2 电缆选型: 硬线 - 不带 接线端子 电源回路 : Everlink BTR 接线端子 2 电缆 1...25 mm2 电缆选型: 软线 - 不带 接线端子 电源回路 : Everlink BTR 接线端子 2 电缆 1...25 mm2 电缆选型: 软线 - 带 接线端子 电源回路 : Everlink BTR 接线端子 2 电缆 1...25 mm2 电缆选型: 硬线 - 不带 接线端子 控制回路 : 螺栓紧固 1 电缆 1...4 mm2 电缆选型: 软线 - 不带 接线端子 控制回路 : 螺栓紧固 2 电缆 1...4 mm2 电缆选型: 软线 - 不带 接线端子 控制回路 : 螺栓紧固 1 电缆 1...4 mm2 电缆选型: 软线 - 带 接线端子 控制回路 : 螺栓紧固 1 电缆 1...4 mm2 电缆选型: 硬线 - 不带 接线端子 控制回路 : 螺栓紧固 2 电缆 1...4 mm2 电缆选型: 硬线 - 不带 接线端子

紧固扭矩 控制回路 : 1.7 N.m 通过 螺栓紧固 用螺丝刀 ? 6 平口 控制回路 : 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 电源回路 : 5 N.m 通过 Everlink BTR 接线端子 电缆 <= 25 mm2 六角型 4 mm 电源回路 : 8 N.m 通过 Everlink BTR 接线端子 电缆 25...35 mm2 六角型 4 mm

动作时间 16...24 ms 分断 42.5...57.5 ms 闭合

安全可靠等级 B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1 B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1

机械寿命 10 百万次

最大操作频率 3600 次/小时 <= 60 °C

 补充信息

---

隐藏

浪涌抑制模块 内置双向峰值限流二极管

控制电压限额 0.1...0.3 Uc 60 °C 释放 0.75...1.25 Uc 60 °C 运行

时间常量 34 ms

浪涌功率 (W) 19 W 20 °C

吸持功耗 (W) 7.4 W 20 °C

辅助触点类型 类型 机械连接 (1 NO + 1 NC) 符合 IEC 60947-5-1 类型 与主触头状态成镜像 (1 NC) 符合 IEC 60947-4-1

信号回路频率 25...400 Hz

最小却换容量 [Imin] 5 mA 适用信号回路

最小开关电压

不重迭时间 1.5 ms 失电 (NC及NO触点之间) 1.5 ms 得电 (NC及NO触点之间)

绝缘电阻 > 10 M? 适用信号回路

 环境

---

隐藏

IP 保护等级 IP2x 前面板 符合 IEC 60529

防护措施 TH 符合 IEC 60068-2-30

污染等级 3

运行温度 -5...60 °C

贮存环境温度 -60...80 °C

周围空气温度 -40...70 °C （Uc下允许）

最高工作海拔 3000 m 无 温度降容

耐火及耐异常高温能力 850 °C 符合 IEC 60695-2-1

阻燃 V1 符合 UL 94

抗冲击、震动性能 抗震性能 触头打开 2 gn (5...300 Hz) 抗震性能 触头闭合状态 4 gn (5...300 Hz) 抗冲击性能 触头打开 10 gn (11ms) 抗冲击性能 触头闭合状态 15 gn (11ms)

高度 122 mm

宽度 119 mm

深度 120 mm

产品重量 2.04 kg
