价格:¥8600.00/个
产地:浙江
触点形式:四开四闭
起订:1个
供应:26个
产地 | 浙江 |
---|---|
触点形式 | 四开四闭 |
额定电流 | 1500 |
额定电压 | 380V |
类型 | 交流接触器 |
认证 | IOS9001 |
适用范围 | 轧钢厂,石英坩埚,锅炉,开关柜,启动柜 |
售后服务 | 一年保修 |
外壳材质 | 聚氯乙烯 |
线圈电压 | 220V |
执行质量标准 | 国标 |
灭弧介质 | 空气式 |
品牌 | 乐清新迪电气有限公司 |
加工定制 | 是 |
主触点控制电路 | 380V |
常开主触头数量 | 6 |
常开辅助触头数量 | 6 |
线圈频率 | 50 |
一、概述:

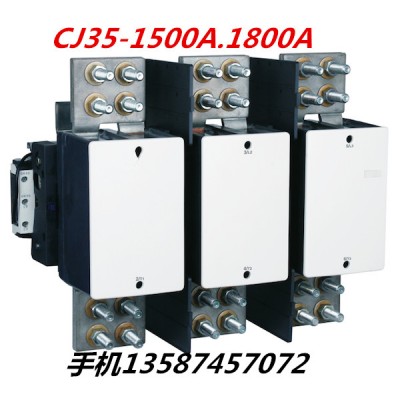

??CJ35系列接触器为直动式交流接触器。
??主要用于交流50Hz(或60Hz),额定工作电压到1000V,额定工作电流至780A的电力系统中,远距离接通,分断电路和起动、停止、反向及反接制动电动机。
??本系列接触器有CJ35-09、12、18、25、32、40、50、65、80、95、115、150、185、225、265、330、400、500、630、780等二十余个规格,可替代国内CJ10、CJ12、CJ20系列,也可替代进口的LC1-D、LC1-F、3TB、B系列中相应的规格。
??CJ35-115-780接触器还可以作为直流接触器使用。
??本系列接触器符合以下国际、国内标准;
??IEC60947-1(1999)、IEC947-4-1
??GB/T14048.1-2000、GB14048.4-93
二、主要技术参数
??动作性能:
????吸合电压 85%-110%Us;
????释放电压 交流线圈20%-75%Us、直充线圈10%-75%Us。
??线圈的控制电压
????CJ35-09-95 直流127、220、380V
????CJ35-115-780 直流127、220、380V;直流110、220V
???? * 也可供其它任何电压的线圈。
???辅助触头组相邻辅助触头为电气上可分开的,其型号和组合情况见表:
辅助触头组型号 | LA1-D11 | LA1-D20 | LA1-D22 | LA1-D13 | LA1-D31 | LA1-D40 | LA1-D04 |
常开触头数量 | 1 | 2 | 2 | 1 | 3 | 4 | 0 |
常闭触头数量 | 1 | 0 | 2 | 3 | 1 | 0 | 4 |
?注:LA1-F22为CJ35-115及以上规格专用,其接线端子序列数为1~4,其余型号辅助触头组的序列数为5~6或5~8。
产品型号 | 额定绝缘电压 V | 操作频率 次/h | 电寿命 万次 | 机械寿命 万次 | 线圈工作功率 W |
CJ35-09 | 660V | 1200 | 120 | 1000 | 8 |
CJ35-12 | 1000 | 8 | |||
CJ35-18 | 600 | 100 | 1000 | 8 | |
CJ35-25 | 80 | 1000 | 11 | ||
CJ35-32 | 80 | 1000 | 11 | ||
CJ35-40 | 60 | 800 | 10 | ||
CJ35-50 | 60 | 800 | 10 | ||
CJ35-65 | 50 | 800 | 10 | ||
CJ35-80 | 50 | 500 | 10 | ||
CJ35-95 | 50 | 500 | 10 | ||
CJ35-115 | 1000V | 1200 | 120 | 1000 | 24 |
CJ35-150 | 60 | 600 | 45 | ||
CJ35-185 | 600 | 60 | 600 | 24 | |
CJ35-225 | 60 | 600 | 55 | ||
CJ35-265 | 60 | 600 | 45 | ||
CJ35-330 | 60 | 600 | 13 | ||
CJ35-400 | 60 | 600 | 16 | ||
CJ35-500 | 60 | 600 | 24 | ||
CJ35-630 | 60 | 600 | 26 | ||
CJ35-780 | 60 | 600 | 28 |
三、产品结构特点
??结构简单紧凑,独特新颖,功能模块化,组装积木化;
??线圈采用塑料封装,工艺先进,外型美观,绝缘强度化,机构强度高;
??CJ35-09-95组合性强,除安装底面外,其余五面均可加装附件,如辅助触头组,空气延时头,机构联锁等;
??灭弧罩采用高强度塑料压制而成,机构强度高,灭弧性能好,且采用锁杆旋转压缩弹簧固定,方便可靠。
??辅助触头数量多且更换方便,CJ35-40-95接触器本身带有一常开一常闭辅助触头,还可加装一个辅助触头组,共有6对辅助触头组可供选用。CJ35-115-780接触器线圈上带有一个专用辅助触头供自锁或转换直流控制,还可咖装两个辅助触头组共8对辅助触头。辅助触头组安装不用螺钉固定,只要沿导轨一推,听到“咔嚓”一声即可。如果需用空气延时头时,可直接用其换下辅助触头组即可;
??接触器节电效果明显,CJ35-400-780为交流输入直充控制;
??接触器机构联锁简单可靠,可两台横向联锁;CJ35-115-630还可实现两台竖向联锁及和三台竖向互相联锁。
