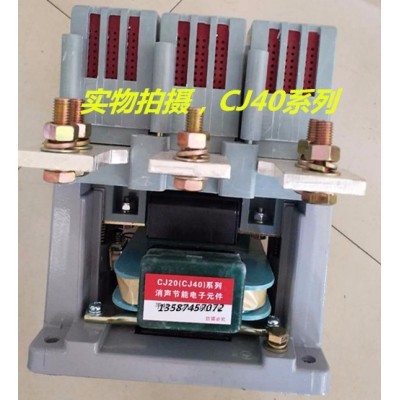

乐清新迪电气有限公司 供应3000A大电流交流接触器 石英坩埚专用接触器 频繁启动电炉 3000A接触器图1

乐清新迪电气有限公司 供应3000A大电流交流接触器 石英坩埚专用接触器 频繁启动电炉 3000A接触器

2021-11-01 10:1310280询价

价格:¥15000.00/个

产地:浙江

触点形式:四开四闭

起订:1个

供应:500个

发送询价
产地 浙江
触点形式 四开四闭
额定电流 3000A
额定电压 380V
类型 交流接触器
认证 IOS9001
适用范围 控制柜,开关柜,启动柜
售后服务 一年保修
外壳材质 橡胶
外形尺寸 650*550*300
线圈电压 380V
执行质量标准 国标
灭弧介质 空气式
品牌 乐清新迪电气有限公司
加工定制
主触点控制电路 380V
常开主触头数量 6
常开辅助触头数量 6
线圈频率 50HZ

适用范围
CJ40系列交流接触器主要用于交流50Hz(或60Hz),额定电压至660V,额定工作电流1000A的电力线路中接通与分断电路,并可与适当的热继电器或电子式保护装置组合成电磁起动器,以保护可能发生过载的电路。
产品符合GB14048.4、IEC60947-4-1和GB21518-2008《交流接触器能效等级限定值及能效等级》。
主要结构
CJ40-63~1000交流接触器为开启式正装直动式双断点结构,辅助触头作为独立组件安装在主触头的两侧,在电气为分开的。铁芯为“U”型结构**性气隙。CJ40-63~500底座为不饱和聚酯玻璃纤维增强模塑料,CJ40-630~1000底座为铝合金材料,安装方式为螺钉安装。
结构特征与工作原理
◇结构特征:63A以上采用耐弧塑料加铁质栅片组成,具有分断能力高,可靠性高等优点,同时克服了陶土灭弧罩易碎的缺点。
◇工作原理:接通(分断)接触器吸引线圈的控制电源,磁系统产生(消失)电磁吸力,带动可动部分接通(分断)电路,实现控制之目的。 正常工作条件和安装条件: 正常工作条件和安装条件
◇环境温度:上限值+40℃,24h内平均不超过+35℃;周围空气温度下限值为-5℃;
◇海拔:不超过2000m;
◇大气条件:相对湿度在**高温度+40℃时不超过50%,在较低的温度下允许有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔发生在产品上的凝露,应采取特殊的措施。
◇污染等级:3级;
◇安装类别:Ⅲ级
◇安装位置与方式:
a.按正常工作位置安装,接触器安装面与垂直面的倾斜度不大于±5°;
b.63~1000A采用螺钉加垫圈安装;
◇安装在无显著摇动、冲击和振动地方。
环境温度: -5℃~+40℃
安装地点海拔: ≤2000
