价格：面议
加工定制：是
额定电压：AC 400V 380V 220V 110V 36V 24V（V）
发送询价
| 加工定制 | 是 |
|---|---|
| 额定电压 | AC 400V 380V 220V 110V 36V 24V（V） |
| 额定电流 | 9A 12A 18A 25A 32A 40A 50A 68A 80A 105A 125A 150A（A） |
| 机械寿命 | 100（万次） |
| 电寿命 | 100（万次） |
| 产品认证 | CCC |
| 品牌 | 常熟开关 |
| 型号 | SC-E7P -C |

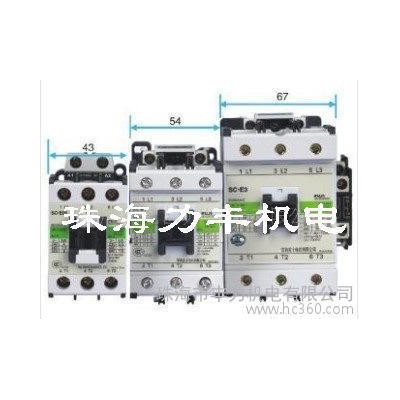

特价代理销售常熟开关SC系列交流接触器SC-E02 11-C
SC系列交流接触器技术参数表
| 特性参数 | ||||||
| SC-E02A | SC-E03A | SC-E04A | SC-E05A | |||
| 主回路特性 | ||||||
| 额定工作电流Ie(A) | AC-3 | 220/230V | 9 | 12 | 18 | 25 |
| 380/400V | 9 | 12 | 18 | 25 | ||
| 660/690V | 5 | 7 | 9 | 9 | ||
| AC-1 | ≤400V | 20 | 20 | 25 | 32 | |
| 约定发热电流Ith(A) | 20 | 20 | 25 | 32 | ||
| 额定控制功率Pe(kW) | AC-3 | 220/230V | 2.2 | 3 | 4 | 5.5 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | ||
| 660/690V | 4 | 5.5 | 7.5 | 7.5 | ||
| 额定工作电压Ue(V) | AC220/230V,AC380/400V,AC660/690V | |||||
| 额定绝缘电压Ui(V) | 690 | |||||
| 额定冲击耐受电压Uimp(V) | 6000 | |||||
| 机械寿命(万次)AC-3 380/400V | 1500 | 1500 | 1500 | 1500 | ||
| 电气寿命(万次)AC-3 380/400V | 200 | 150 | 150 | 150 | ||
| 操作频率 (AC-3)(次/小时) | 1800 | 1800 | 1800 | 1200 | ||
| 飞弧距离 (mm) | 2 | |||||
| 防护等级 | IP2X | |||||
| 耐振动 | 10~55Hz 15m/s2 | |||||
| 耐冲击 | 50m/s2 | |||||
| 控制线圈特性 | ||||||
| 动作电压范围 | 吸合 | 0.85~1.1Us | ||||
| 释放 | 0.2~0.75Us | |||||
| 电磁铁容量(VA) | 吸合 | 90 | ||||
| 保持 | 9 | |||||
| 功耗(W) | 2.7 | |||||
| 动作时间(ms) | 线圈ON~主触头ON | 9~20 | ||||
| 线圈OFF~主触头OFF | 5~16 | |||||
| 接线能力 | ||||||
| 主回路 | ||||||
| 单芯线、多股线 | 1根 | mm2 | 0.75~2.5 | 0.75~6 | ||
| 2根 | mm2 | 0.75~2.5 | 1.5~6 | |||
| 端子螺钉尺寸 | M3.5 | M4 | ||||
| 紧固扭矩 | N·m | 0.8~1 | 1.2~1.5 | |||
| 控制回路、辅助回路 | ||||||
| 单芯线、多股线 | 1根 | mm2 | 0.75~2.5 | |||
| 2根 | mm2 | 0.75~2.5 | ||||
| 端子螺钉尺寸 | M3.5 | |||||
| 紧固扭矩 | N·m | 0.8~1 | ||||
| 可选用附件 | ||||||
| 辅助触头单元 | 顶装 | SZ-A40 | 触头布置：4NO | **大安装数：1 | ||
| SZ-A31 | 触头布置：3NO1NC | **大安装数：1 | ||||
| SZ-A22 | 触头布置：2NO2NC | **大安装数：1 | ||||
| SZ-A20 | 触头布置：2NO | **大安装数：1 | ||||
| SZ-A11 | 触头布置：1NO1NC | **大安装数：1 | ||||
| SZ-A02 | 触头布置：2NC | **大安装数：1 | ||||
| 侧装 | SZ-AS1 | 触头布置：1NO1NC | **大安装数：2 | |||
| 主回路浪涌电压抑制单元 | SZ-ZM1E | 内装RC元件(3相电机，220/230V,0.1~5.5kW,顶装) | ||||
| SZ-ZM2E | 内装RC元件(3相电机，220/230V,0.1~5.5kW,侧装) | |||||
| 线圈浪涌电压抑制单元 | SZ-Z1 | 内装压敏电阻：AC/DC24~48V | ||||
| SZ-Z2 | 内装压敏电阻：AC/DC100~250V | |||||
| SZ-Z3 | 内装压敏电阻：AC/DC380~440V | |||||
| SZ-Z4 | 内装RC元件：AC/DC24~48V | |||||
| SZ-Z5 | 内装RC元件：AC/DC100~250V | |||||
| 机械联锁单元 | SZ-RM | 可逆组装用 | ||||
| 热过载继电器 | TK-0N | TK-E02 AN | ||||
| |
|
