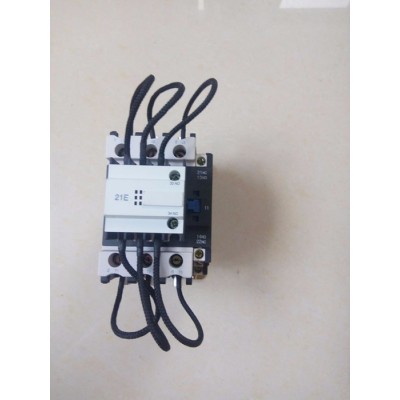

乐清新迪电气有限公司 CJ19-25A切换电容交流接触器银触点85%图1

乐清新迪电气有限公司 CJ19-25A切换电容交流接触器银触点85%

2021-11-01 13:218090询价

价格:¥42.00/台

产地:浙江

触点形式:常开型

起订:10台

供应:500台

发货:1天内

发送询价
产地 浙江
触点形式 常开型
额定电流 25A
额定电压 110V
类型 交流接触器
认证 CCC
适用范围 电容柜,启动柜
售后服务 一年保修
外壳材质 交联聚乙烯
线圈电压 110V
执行质量标准 国标
灭弧介质 空气式
品牌 乐清新迪电气有限公司
加工定制
应用场景 电动机控制与保护
主触点控制电路 380V
常开主触头数量 6
常开辅助触头数量 3
线圈频率 50HZ

J19系列切换电容器接触器(以下简称接触器)可在额定工作电压交流50Hz、380 V电路中接通和分断30 kvar及以下电容器组,以调整用电系统功率因数,并能有效抑制浪涌电流。



CJ19系列切换电容器接触器为直动式双断点结构,触头系统分主触头与抑制涌流触头两部分,抑制涌流触头的静触头各有电阻与同相主触头的静触头连接。接触器接入无功功率补偿回路后,当接触器吸引时,抑制涌流触头先于主触头接通,数毫秒后主触头闭合、短接电阻,使电容器正常运行;释放时主触头先断开,数毫秒后抑制涌流触头才断开。

安装使用:

1、接线前应注意线圈的额定电压及频率必须与控制电源的电压及频率一致(线圈标志在线圈外面)。
2、对存放过久的接触器应注意仔细检查测试确认无疑后方可安装。
3、CJ119-25、32、43型使用M4螺钉或用35mm安装轨安装;CJ19-63、80、95型使用M6螺钉或用35mm及75mm安装轨安装;CJ19-115型可用M6螺钉或用两条35mm安装轨安装;安装倾斜度不大于5 °。
4、CJ19-63、80 95、115型外部导线若为多股线时、应用专配(附件)接线端子接好再置入压线盒内,由带有瓦形压板的螺钉压紧、导线不能做搪锡处理,

5、 安装接线时,应注意勿将螺钉、垫圈、接线头等零件遗漏,以免落入接触器内造成卡住或短路现象。安装时,应将螺钉拧紧,以防振动松脱导致 在运行中会发生跳火现象从而引起电弧,造成接触器烧坏。

6、主电路的外部导线其载流量应大于电容器额定电流的1.3倍,外部导线与接线端子的连接要有足够的连接压力,否则在运行中因接线端子的温度超过限度,烧蚀接线端子及绝缘壳体,导致接触器烧坏。
7、线圈的供电电源应稳定可靠,供电电压应在0.85~1.1Un之间,否则线圈将可能烧毁。
