价格：￥46.00/只
额定工作电流：9A
额定功率：2.2 kW
起订：1只
供应：100只
发送询价
| 额定工作电流 | 9A |
|---|---|
| 额定功率 | 2.2 kW |
| 极数 | 3 P |
| 重量 | 0.375 kg |
| 触头类型 | 1NO+1NC |
| 产地 | 上海施耐德 |
| 触点形式 | 四开一闭 |
| 额定电流 | 9A |
| 额定电压 | 220V |
| 类型 | 交流接触器 |
| 售后服务 | 店铺三包 |
| 外壳材质 | 聚氯乙烯 |
| 线圈电压 | 220V |
| 执行质量标准 | 企业标准 |
| 品牌 | Schneider/施耐德 |

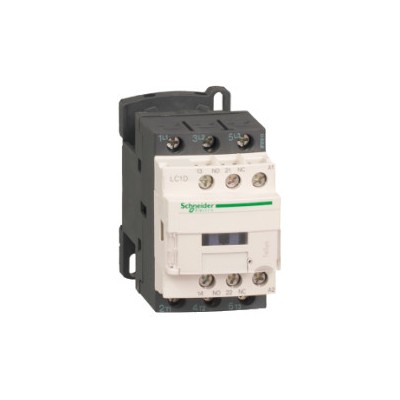

| 型号 | LC1D096M7C |
| 加工定制 | 否 |
| 质量认证 | CCC |
| 应用场景 | 电动机控制与保护 |
| 主触点控制电路 | 660v |
| 常开主触头数量 | 3 |
| 常开辅助触头数量 | 1 |
| 线圈频率 | 50/60 Hz |
本公司供应Schneider/施耐德Schneider/施耐德 220V 否 1 NO + 1 NC 3 660v，质量保证，欢迎咨询洽谈。
| 产品系列 | TeSys | |
|---|---|---|
| 产品名称 | D | |
| 产品类型 | 接触器 | |
| 产品短名 | LC1D | |
| 接触器应用领域 | 应用于功率因数大于等于0.95的交流负载中 应用于接通分断正常启动的鼠笼电机 | |
| 使用类别 | AC-3 AC-1 | |
| 极数 | 3P | |
| power pole contact compoSITIon | 3 NO | |
| 额定工作电流 [Ie] | 25 A 60 °C) 在…上 <= 440 V AC AC-1 适用 电源回路 9 A 60 °C) 在…上 <= 440 V AC AC-3 适用 电源回路 | |
| 控制回路电压 | 24 V AC 50/60 Hz | |
| 辅助触点类型 | 1 NO + 1 NC |
| 额定工作电压 [Ue] | 电源回路: <= 690 V AC 25...400 Hz 电源回路: <= 225 V DC | |
|---|---|---|
| 电动机功率 (kW) | 5.5 kW 在…上 500 V AC 50/60 Hz 2.2 kW 在…上 220/240 V AC 50/60 Hz 4 kW 在…上 380/400 V AC 50/60 Hz 4 kW 在…上 415/440 V AC 50/60 Hz 5.5 kW 在…上 660/690 V AC 50/60 Hz | |
| 电气寿命 | 0.6 kA2.s 25 A AC-1 Ue条件下 <= 440 V 2 kA2.s 9 A AC-3 Ue条件下 <= 440 V 2 kA2.s 6.6 A AC-3 Ue条件下 660/690 V | |
| 机械寿命 | 15 kA2.s | |
| 最大操作频率 | 3600 次/小时 在…上 <60 °C | |
| 动作时间 | 12...22 ms 闭合 4...19 ms 分断 | |
| 控制电压限额 | 释放: 0.3...0.6 Uc 在…上 50/60 Hz 60 °C) 运行: 0.8...1.1 Uc 在…上 50 Hz 60 °C) 运行: 0.85...1.1 Uc 在…上 60 Hz 60 °C) | |
| (~50Hz保持)功耗 (VA) | 7.5 VA 60 Hz 0.3 20 °C) 7 VA 50 Hz 0.3 20 °C) | |
| 约定发热电流 [Ith] | 25 A 在…上 <60 °C 适用 电源回路 10 A 在…上 <60 °C 适用 信号回路 | |
| 平均阻抗 | 2.5 m? - Ith 25 A 50 Hz 适用 电源回路 | |
| 热消散 | 2…3 W 在…上 50/60 Hz | |
| 额定短时耐受电流 [Icw] | 105 A 在…上 <40 °C - 10 s 适用 电源回路 210 A 在…上 <40 °C - 1 s 适用 电源回路 30 A 在…上 <40 °C - 10 分钟 适用 电源回路 61 A 在…上 <40 °C - 1 分钟 适用 电源回路 100 A - 1 s 适用 信号回路 120 A - 500 ms 适用 信号回路 140 A - 100 ms 适用 信号回路 | |
| 与继电器配合使用的熔丝 | 10 A gG 适用 信号回路 符合 IEC 60947-5-1 25 A gG 在…上 <= 690 V 配合 1 型 适用 电源回路 20 A gG 在…上 <= 690 V 配合 2 型 适用 电源回路 | |
| 过电压类别 | III | |
| 额定绝缘电压 [Ui] | 电源回路: 690 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-1 | |
| 浪涌抑制模块 | 无内置浪涌抑制模块 | |
| 辅助触点类型 | 类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1 类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1 | |
| 信号回路频率 | 25...400 Hz | |
| 最小开关电流 [Imin] | 5 mA 适用 信号回路 | |
| 不重迭时间 | 1.5 ms 失电 NC及NO触点之间 1.5 ms 得电 NC及NO触点之间 | |
| 绝缘电阻 | > 10 M? 适用 信号回路 | |
| 安装方式 | 导轨安装 底板安装 | |
| 接线能力 | 电源回路: 螺栓紧固 1 1…4 mm2 接线片外径?: 8 mm 电缆选型: 软线 不带篐线端子 电源回路: 螺栓紧固 2 1…4 mm2 接线片外径?: 8 mm 电缆选型: 软线 不带篐线端子 电源回路: 螺栓紧固 1 1…4 mm2 接线片外径?: 8 mm 电缆选型: 软线 带篐线端子 电源回路: 螺栓紧固 2 1…2.5 mm2 接线片外径?: 8 mm 电缆选型: 软线 带篐线端子 电源回路: 螺栓紧固 1 1…4 mm2 接线片外径?: 8 mm 电缆选型: 硬线 不带篐线端子 电源回路: 螺栓紧固 2 1…4 mm2 接线片外径?: 8 mm 电缆选型: 硬线 不带篐线端子 控制回路: 螺栓紧固 1 1…4 mm2 电缆选型: 软线 不带篐线端子 控制回路: 螺栓紧固 2 1…4 mm2 电缆选型: 软线 不带篐线端子 控制回路: 螺栓紧固 1 1…4 mm2 电缆选型: 软线 带篐线端子 控制回路: 螺栓紧固 2 1…2.5 mm2 电缆选型: 软线 带篐线端子 控制回路: 螺栓紧固 1 1…4 mm2 电缆选型: 硬线 不带篐线端子 控制回路: 螺栓紧固 2 1…4 mm2 电缆选型: 硬线 不带篐线端子 | |
| 紧固扭矩 | 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 ? 6 平口 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 ? 6 平口 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 ? 6 平口 螺丝: M3.5 电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 No 2 十字螺丝 螺丝: M3.5 | |
| 高度 | 77 mm | |
| 宽度 | 45 mm | |
| 深度 | 86 mm | |
| 控制回路特性 | AC 在…上 50/60 Hz | |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947 | |
| safety cover | 无 | |
| (~50Hz吸合)功耗 (VA) | 70 VA 60 Hz 0.75 20 °C) 70 VA 50 Hz 0.75 20 °C) | |
| 产品重量 | 0.32 kg | |
| 接触器兼容特性 | M2 | |
| 型号 | LC1D |
| 符合标准 | GB 14048.4 IEC 60947-4-1 | |
|---|---|---|
| 产品认证 | CCC | |
| 污染等级 | 3 | |
| 防护措施 | TH 符合 IEC 60068-2-30 | |
| IP 保护等级 | IP2x 前面板 主回路适用 符合 IEC 60529 IP2x 前面板 线圈回路适用 符合 IEC 60529 | |
| 运行温度 | -5…60 °C | |
| 贮存环境温度 | -60…80 °C | |
| 周围空气温度 | -40…70 °C （Uc下允许） | |
| 工作海拔 | 3000 m 无 | |
| 耐火及耐异常高温能力 | 850 °C 符合 IEC 60695-2-11 | |
| 抗冲击、震动性能 | 抗震性能 触头打开 (2 gn (5...300 Hz)) 符合 IEC 60068-2-6 抗震性能 触头闭合状态 (4 gn (5...300 Hz)) 符合 IEC 60068-2-6 抗冲击性能 11 ms 触头打开 (10 gn) 符合 IEC 60068-2-27 抗冲击性能 11 ms 触头闭合状态 (15 gn) 符合 IEC 60068-2-27 | |
| 质量标识 | CE 声明 |
