价格：￥0.00/只
品牌：chint/正泰
型号：CJT1-10A
起订：1只
| 品牌 | chint/正泰 |
|---|---|
| 型号 | CJT1-10A |
| 加工定制 | 是 |
| 额定电压 | 380V（V） |
| 额定电流 | 10A（A） |
| 机械寿命 | 10万次（万次） |
| 产品认证 | CCC |
| 适用范围 | 电力 机床 |
| 加工定制:是 | 额定电压:380V（V） |
| 额定电流:10A（A） | 机械寿命:10万次（万次） |
| 产品认证:CCC | 适用范围:电力 机床 |
CJT1系列交流接触器主要适用于交流50Hz或60Hz，额定工作电压至3800V；电流10A至160A的电力系统中供远距离接通与分断线路，并与适当的热继电器或电子保护装置组成电动机起动器，以保护可能的电路过载。
| 型号 | CJT1- | ||||||
| 10 | 20 | 40 | 60 | 100 | 150 | ||
| 约定发热电流（lth） A | 10 | 20 | 40 | 60 | 100 | 150 | |
| 额定绝缘电压（Ui）V | 380 | 380 | 380 | 380 | 380 | 380 | |
| AC-1额定工作电流（le） A | 220V | 10 | 20 | 40 | 60 | 100 | 150 |
| 380V | 10 | 20 | 40 | 60 | 100 | 150 | |
| AC-2额定工作电流（le） A | 220V | 10 | 20 | 40 | 60 | 100 | 150 |
| 380V | 10 | 20 | 40 | 60 | 100 | 150 | |
| AC-3额定工作电流（le） A | 220V | 10 | 20 | 40 | 60 | 100 | 150 |
| 380V | 10 | 20 | 40 | 60 | 100 | 150 | |
| AC-4额定工作电流（le） | 220V | 10 | 20 | 40 | 60 | 100 | 150 |
| 380V | 10 | 20 | 40 | 60 | 100 | 150 | |
| AC-3额定工作电率（Pe） | 220V | 2.2 | 5.8 | 11 | 17 | 28 | 43 |
| 380V | 4 | 10 | 20 | 30 | 50 | 75 | |

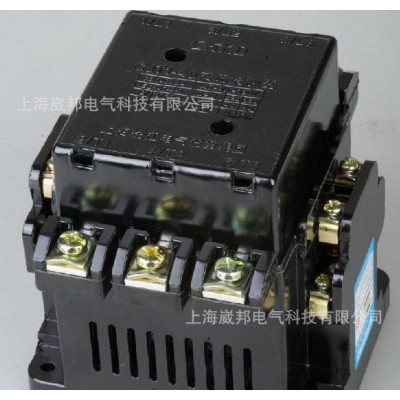

CJT1系列交流接触器
1适用范围
CJT1系列交流接触器（以下简称接触器），主要用于交流50Hz或60Hz，额定工作电压至380V，电流至150A的电力线路中，作远距离接通与分断线路之用，并可以与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。
本产品符合IEC60974-4-1、GB14048.4及JB/T8730标准，是CJ10系列接触器的替代产品。
2型号及其含义
3正常工作条件下和安装条件
3.1周围空气温度为：-5~+40时空气相对湿度不超过50%；24小时内其平均值不超过+35；
3.2海拔高度：不超过2000m
3.3大气条件：在+40时空气相对湿度不超过50%； 在较低的温度下可以有较高的相骊湿度，最湿月的月平均最低温度不超过+25，该月的月平均最大相对湿度阶不超90%，并考虑因温度变化发生在产品上的凝露；
3.4污染等级：3级；
3.5安装类别：III类；
3.6安装条件：安装面与垂直面倾斜度不大于5；
3.7冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
4主要参数及技术性能
4.1接触器按电流等级分为：
10A、20A、40A、60A、100A、150A。
4.2线圈额定控制电源电压US为：交流（50Hz）、63V、110V127V、220V、380V。
4.3动作条件：
吸合电压为（85%~110%）US；
释放电压为（20%-75%）US
4.4主要参数和技术性能（见表1）
| 产品型号 | CJT1-10 | CJT1-20 | CJT1-40 | CJT1-60 | CJT1-100 | CJT1-150 | |
| 额定绝缘电压和工作电压(V) | 380 | 380 | 380 | 380 | 380 | 380 | |
| 额定工作电流(AC-1~AC-4;380V)(A) | 10 | 20 | 40 | 60 | 100 | 150 | |
| 控制功率 | 220V | 2.2 | 5.8 | 11 | 17 | 28 | 43 |
| 380 | 4 | 10 | 20 | 30 | 50 | 75 | |
| 每小时操作循环数(次/h) | AC-1 | AC-3为600 | AC-2 | AC-4为300 | CJT1-150 | AC-4为120 | |
| 电寿命(万次) | 60 | 60 | 60 | 60 | 60 | 60 | |
| 机械寿命(万次) | AC-3 | 2 | 2 | 2 | 1 | 1 | 0.6 |
| AC-4 | 300 | ||||||
| 辅助触头 | 2常开 | 2常开 | AC-15 | 180VA | DC-13 | Ith:5A | |
| 配用熔断器 | RT16-20 | RT16-50 | RT16-80 | RT16-160 | RT16-250 | RT16-315 | |
| 线圈消耗功率(VA) | 起动功率 | 65 | 140 | 230 | 485 | 760 | 950 |
| 保持功率 | 11 | 22 | 32 | 95 | 105 | 110 | |
5外形及安装尺寸
| 型号 | 外形尺寸(A×B×C) | 安装尺寸(D×E) | nφ | F |
| CJT1-10 | 70×70×96.5 | 56×58 | 3-φ5 | 15 |
| CJT1-20 | 92×102×110 | 76×68 | 3-φ5 | 15 |
| CJT1-40 | 115×128×125 | 100×75 | 3-φ5.5 | 30 |
| CJT1-60 | 170×178×135 | 98×160 | 3-φ7 | 30 |
| CJT1-100 | 195×204×135 | 110×180 | 3-φ9 | 75 |
| CJT1-150 | 222×232×154 | 130×205 | 3-φ11 | 75 |
6结构特点
本接触器的结构及安装尺寸与CJ10相同。灭弧罩由耐弧罩和铁栅片组成，CJT1-60、100、150的底座用增强塑料制成。
