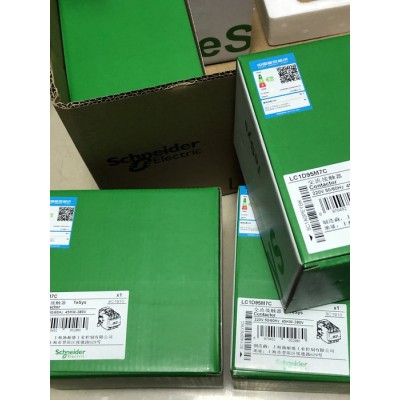

施耐德 施耐德接触器图1

施耐德 施耐德接触器

2021-11-01 10:409920询价

价格:面议

品牌:施耐德电气

产地:上海

触点形式:一开一闭

供应:200000

发送询价
产地 上海
触点形式 一开一闭
额定电流 95A
额定电压 380V
类型 交流接触器
售后服务 一年保修
线圈电压 380V
执行质量标准 国标
灭弧介质 空气式
品牌 施耐德
型号 LC1-D95M7C,LC1-D25
加工定制
质量认证 CCC
应用场景 电动机控制与保护
主触点控制电路 1
常开主触头数量 1
常开辅助触头数量 1
线圈频率 50-60HZ

  补充信息
隐藏
额定工作电压 [Ue] 电源回路 : <= 1000 V
电源回路 : <= 225 V
电动机功率 (kW) 55 kW (500 V) AC-3
45 kW (1000 V) AC-3
45 kW (415/440 V) AC-3
45 kW (660/690 V) AC-3
15 kW (400 V) AC-4
25 kW (220/240 V) AC-3
45 kW (380/400 V) AC-3
电气寿命 1.2 百万次 (AC-3)
1.3 百万次 (AC-1)
3.2 百万次 (AC-3)
机械寿命 4 kA2.s
最大工作速度 3600 次/小时 (环境温度 <= 60 °C)
动作时间 闭合 : 20...35 ms
分断 : 6...20 ms
控制电压限额 释放 : 0.3...0.6 Uc 50/60 Hz
运行 : 0.8...1.1 Uc 50 Hz
运行 : 0.85...1.1 Uc 60 Hz
(~50Hz保持)功耗 (VA) 26 VA 50 Hz
0.3 VA 60 Hz
约定发热电流 [Ith] 信号回路 : 10 A (θ<= 60 °C)
电源回路 : 125 A (θ<= 60 °C)
平均阻抗 0.8 m? (Ith 50 Hz)
热消散 6...10 W (50/60 Hz)
额定短时耐受电流 [Icw] 信号回路: 100 A, 持续时间: 1 s
信号回路: 120 A, 持续时间: 500 ms
信号回路: 140 A, 持续时间: 100 ms
电源回路: 135 A, 持续时间: 10 分钟 (<= 40 °C)
电源回路: 800 A, 持续时间: 10 s (<= 40 °C)
电源回路: 400 A, 持续时间: 1 分钟 (<= 40 °C)
电源回路: 1100 A, 持续时间: 1 s (<= 40 °C)
与继电器配合使用的熔丝 电源回路 : gG 160 A, 2 型, U<= 690 V
信号回路 : gG 10 A, 符合 IEC 60947-5-1
电源回路 : gG 200 A, 1 型, U<= 690 V
过电压类别 III
额定绝缘电压 [Ui] 信号回路 : 690 V, 符合 IEC 60947-1
电源回路 : 1000 V, 符合 IEC 60947-4-1
浪涌抑制模块 无内置浪涌抑制模块
辅助触点类型 机械连接 : 1 NO + 1 NC, (符合 IEC 60947-5-1)
与主触头状态成镜像 : 1 NC, (符合 IEC 60947-4-1)
信号回路频率 25...400 Hz
最小开关电流 [Imin] 信号回路 : 5 mA
不重迭时间 失电 : 1.5 ms (NC及NO触点之间)
得电 : 1.5 ms (NC及NO触点之间)
绝缘电阻 > 10 M? (信号回路)
安装方式 底板安装
导轨安装
接线能力 控制回路 : 螺栓紧固 电缆 1...4 mm2, 软线, 不带篐线端子.
控制回路 : 螺栓紧固 电缆 1...2.5 mm2, 软线, 带篐线端子.
控制回路 : 螺栓紧固 电缆 1...4 mm2, 硬线, 不带篐线端子.
电源回路 : 母线端子, 硬线, 3 x 16 mm
电源回路 : 接线端 电缆 4...50 mm2 接线片外径?: 17 mm, 软线, 不带篐线端子.
电源回路 : 接线端 电缆 4...25 mm2 接线片外径?: 17 mm, 软线, 不带篐线端子.
电源回路 : 接线端 电缆 4...50 mm2 接线片外径?: 17 mm, 软线, 带篐线端子.
电源回路 : 接线端 电缆 4...16 mm2 接线片外径?: 17 mm, 软线, 带篐线端子.
电源回路 : 接线端 电缆 4...50 mm2 接线片外径?: 17 mm, 硬线, 不带篐线端子.
电源回路 : 接线端 电缆 4...25 mm2, 硬线, 不带篐线端子.
紧固扭矩 电源回路 : 9 N.m
电源回路 : 9 N.m
电源回路 : 9 N.m (? 8 一字)
控制回路 : 1.2 N.m (No 2 十字螺丝)
控制回路 : 1.2 N.m (? 6 平口)
电源回路 : 9 N.m (? 6...8 mm 一字)
高度 127 mm
宽度 85 mm
深度 130 mm
控制回路特性 AC 50/60 Hz
额定冲击耐受电压 [Uimp] 8 kV (符合 IEC 60947)
保护盖 无
(~50Hz吸合)功耗 (VA) 245 VA 在…上 20 °C 50 Hz
245 VA 在…上 20 °C 60 Hz
产品重量 1.61 kg
型号 LC1D
  环境
隐藏
符合标准 IEC 60947-4-1
GB 14048.4
产品认证 CCC
污染等级 3
防护措施 TH (符合 IEC 60068-2-30)
IP 保护等级 IP2x 前面板 主回路适用 符合 IEC 60529
IP2x 前面板 线圈回路适用 符合 IEC 60529
运行温度 -5...60 °C
贮存环境温度 -60...80 °C
周围空气温度 -40...70 °C (Uc下允许)
工作海拔 3000 m (无)
耐火及耐异常高温能力 850 °C (符合 IEC 60695-2-11)
抗冲击、震动性能 抗震性能 (触头打开): 2 gn (5...300 Hz)
抗冲击性能 (触头打开): 8 gn 11 ms
抗冲击性能 (触头闭合状态): 10 gn 11 ms
抗震性能 (触头闭合状态): 3 gn (5...300 Hz)
质量标识 CE 声明
  可持续性
隐藏
产品类型 绿色产品认证标志 产品
RoHS法规(日期代码:YYWW) 符合 - 自从 2008年第47周 - Schneider Electric declaration of conformity
REACh法规 有毒有害物质含量均在REACH规定的范围之内
环保符合性 提供支持
回收利用指南 无需专门的回收处理
