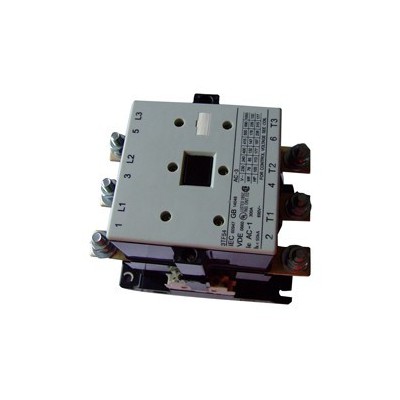

供应人民接触器CJX1-250 22

价格：￥1150.00/个

产品认证：CCC

电寿命：，，

起订：10个

供应：100000个

发送询价

产品认证	CCC
电寿命	，，
额定电流	，，
额定电压	，，
机械寿命	，，
适用范围	，，
品牌	人民
型号	CJX1-250 22 (3TF 54)|CJX1-300(3TF55 22)含银85%

联系13587708254................

CJX1-250 22 (3TF 54)|CJX1-300(3TF55 22)上海人民接触器

CJX1系列交流接触器 一：适用范围  CJX1系列交流接触器适用于交流50Hz或60Hz、电压至690V、电流至475A的电力线路中，供远距离频繁起动和控制电动机及接通与分断电路。经加装机械联锁机构后组成CJX1系列可逆接触器，可控制电动机的起动、停止及反转。 二：型号及其含义 需要说明的是，常开常闭的触头一般为0，1，2三种，所以搭配起来就有00,10,02,11,22等情况，所以相应的产品型号也是非常多的。 常见的型号有: CJX1-9/22  CJX1-12/22  CJX1-16/22  CJX1-22/22 CJX1-32/22  CJX1-45/22  CJX1-63/22  CJX1-75/22  CJX1-85/22 CJX1-110/22  CJX1-140/22  CJX1-170/22  CJX1-205/22  CJX1-250/22 CJX1-300/22  CJX1-400/22  CJX1-475/22 三：结构特征 CJX1交流接触器为双断点直动式结构，具有三对常开触头，辅助触头最多为2常开、2常闭。触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。在触头支持件或灭弧罩上设有试操作杆，便于手动操作和作为动作指示，Ie≤22A接触器无灭弧隔弧板，Ie≥32A为塑料灭弧罩并装有金属隔弧板。触头材料采用具有高抗熔焊性及耐腐蚀的银合金。接线螺钉采用新型自升起螺钉，瓦形垫与螺钉部分立刻节省接线工时。全系列产品均可用螺钉安装，Ie≤32A的产品还可采用快速嵌入导轨紧固。 四：主要技术参数 1.产品符合IEC60947、BS5424及GB14048.4-2003等标准。 2.主要性能见表2 3.寿命见表2 4.辅助触头主要技术参数见表1 5.接触器的额定控制电源电压(Us)的标准值为交流(50Hz)36V、127V、220V、380V 6.接触器在额定电源电压的85%-110%(热态)范围内应能可靠吸合，释放电压在20%-75%的范围内。 表2 五：外形及安装尺寸 CJXI-45~85　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　CJXI-105~170 CJXI-45/22~CJX1-85/22外型及安装尺寸图 CJXI-105/22~CJX1-170/22外型及安装尺寸图 CJXI-250/22~CJX1-475/22 CJXI-250/22~CJX1-475/22外型及安装尺寸图   如果你希望了解CJX1交流接触器的更多内容，如使用说明，价格，维修等相关信息，请联系我们。

CJX1交流接触器主要用于交流50HZ（或60HZ）,额定绝缘电压为690V,在AC-3使用类别下额定工作电压为380V时额定工作电流至95A的电路中，供远距离接通和分断电路，并可与适当的热过载继电器组成电磁起动器以保护可能发生过负荷的电路。

..安装接触器时应该注意哪些事项

1接触器安装前的注意事项

1）接触器在安装前应该认真检查接触器的铭牌数据是否符合电路要求；线圈工作电压是否与电源工作电压相配合；

2）接触器外观良好，无机械损伤；活动部件应该灵活，无滞现象；

检查灭弧罩有无破裂、损伤；

3）检查各极主触头的动作是否同步；触头的开距、超程、初压力和终压力是否符合要求；

用万用表检查接触器线圈有无断线、短路现象；

4）用绝缘电阻表（兆欧表）检测主触头之间的相间绝缘电阻，一般应该大于10M

2.接触器安装时的主要事项

1）安装时，接触器的底面应该与底面垂直，倾斜度应该小于5度。

2）安装时，应该注意留有适当的飞弧空间，以免烧损相邻的电器；

3）在确定安装位置时，还应考虑到日常检查和维护的方便性；

4）安装应该牢固，接线应该可靠，螺钉应该加装弹簧垫和平垫圈，以防振动和松动；

5）灭弧罩应安装良好，不得在灭弧罩破损或无灭弧罩的情况下将接触器投入使用；

6）安装完毕后，应检查有无零件或杂物掉落在接触器上或内部，检查接触器的接线是否正确，还应该在不带负载的情况下检测交流接触器的性能是否合格；

7）接触器的触头表面应该经常保持清洁，不允许涂油。

..什么是接触器？
接触器是指仅有一个起始位置，能接通、承载和分断正常电路条件（包括过载运行条件）下的电流的一种非手动操作的机械开关电器。它可用于远距离频繁地接通和分断交直流主电路和大容量控制电路，具有动作快、控制容量大、使用安排方便、能频繁操作和远距离操作等优点，主要用于控制交直流电动机，也可用于控制小型发电机、电热装置、电焊机和电容器组等设备，是电力拖动自动控制电路中使用最广泛的一种低压电器元器件。
常用交流接触器如下
CJT1(CJ10)交流接触器：CJT1最小额定电流10A,最大150A,电压伏数分别有：24V、36V、72V、110V、220V、380V.
型号分别如下：
CJT1-10A;CJT1-20A;CJT1-40A;CJT1-60A;CJT1-100A;CJT1-150A.
CJ20交流接触器：CJT1最小额定电流10A,最大630A。电压伏数分别有：24V、36V、72V、110V、220V、380V.
型号分别如下：
CJ20-10、CJ20-16、CJ20-25、CJ20-40、CJ20-63、CJ20-100、CJ20-160、CJ20-250、CJ20-400、CJ20-630。
CJX1交流接触器：CJX1交流接触器等同于西门子3TB/3TF系列交流接触器，最小额定电流9A,最大额定电流475A.电压伏数分别有：24V、36V、72V、110V、220V、380V.
型号分别如下：
CJX1-9/12、CJX1-16/22、CJX1-32、CJX1-45/63、CJX1-75/85、CJX1-110/140、CJX1-170/205、CJX1-250/300、CJX1-400/475。
CJX2交流接触器：CJX2交流接触器等同于施耐德LC1-D、LC1-F系列接触器其最小额定电流9A，最大额定电流800A.电压伏数分别有：24V、36V、72V、110V、220V、380V.
CJX2-09、CJX2-12、CJX2-18、CJX2-25、CJX2-32、CJX2-40、CJX2-50、CJX2-65、CJX2-80、CJX2-95、CJX2-F115、CJX2-F150、CJX2-F185、CJX2-F225、CJX2-F265、CJX2-F330、CJX2-F400、CJX2-F500、CJX2-F630、CJX2-F800。电压伏数分别有：24V、36V、72V、110V、220V、380V.
CJ19切换电容接触器：CJ19切换电容接触器是电容补偿柜里最常用的电容器投切开关，其投切最小电容1Kvar,最大60Kvar.额定电流最小25A,最大150A.电压伏数分别有：24V、36V、72V、110V、220V、380V.
CJ19-25、CJ19-32、CJ19-43、CJ19-65、CJ19-80、CJ19-95、CJ19-115、CJ19-150。
...
