6ES7 292-1AE20-0AA0

西门子S7-1500PLC作为西门子S7系列PLC家族中的新品，相信很多工控朋友都没有使用过甚至都没有太多的了解，对此，西门子方专门进行了产品推广会针对S7-1500进行介绍，康斯达作为西门子系统集成商参加推广会。

下面小编根据推广会将S7-1500的特性整理成下面几点，S7-1500主要特性有：

1、所有模块都支持热插拔

2、最多可以扩展31个模块，但是所有的扩展模块必须在一排，因为1500还没有推出基架扩展模块

3、1500所有系类的CPU至少附带一个PROFINET网口

4、1500的前连接器都是40针的

5、扩展模块分为标准型和经济型两类：1、标准型35mm宽度，自带前连接器，2、经济型25mm宽度    需要另购买连接器

6、1500的AI模块无量程卡（针对S7-300的7KF02）

7、500进行RS485通讯无需要硬件狗，只需模块即可（针对S7-300的CP340 CP341）

PLC基本指令表及各指令解释

一、标准触点 LD、A、O、LDN、AN、ON、

LD，取指令。表示一个与输入母线相连的常开接点指令，即常开接点逻辑运算起始。

LDN，取反指令。表示一个与输入母线相连的常闭接点指令，即常闭接点逻辑运算起始。

A，与指令。用于单个常开接点的串联。

AN，与非指令。用于单个常闭接点的串联。

O，或指令。用于单个常开接点的并联。

ON，或非指令。用于单个常闭接点的并联。

       二、正、负跳变 ED、EU

ED，在检测到一个正跳变（从OFF到ON）之后，让能流接通一个扫描周期。

EU，在检测到一个负跳变（从ON到OFF）之后，让能流接通一个扫描周期。

 三、输出 =

=，在执行输出指令时，映像寄存器中的指定参数位被接通。

四、置位与复位指令S、R

S，执行置位(置1)指令时，从bit或OUT指定的地址参数开始的N个点都被置位。

R，执行复位(置0)指令时，从bit或OUT指定的地址参数开始的N个点都被复位。

置位与复位的点数可以是1-255，当用复位指令时，如果bit或OUT指定的是T或C时，那么定时器或计数器被复位，同时当前值将被清零。

五、空操作指令NOP

NOP指令不影响程序的执行，执行数N（1-255）。

实数和长整数间的转换——西门子S7系列PLC

因为实数的数值范围远大于32位整数，所以有的实数不能成功地转换为32位整数。如果被转换的实数格式非法或超出了32位整数的表示范围，则在累加器1中得不到有效结果，而且状态字中的OV和OS被置1。

上面的指令都是将累加器1中的实数化整为32位整数，因化整的规则不同，所以在累加器1中得到的结果也不一致，如下表

西门子PLC和模块所支持的传感器类型

1、西门子S7-200所支持的传感器类型？

S7-200系列的输入端既支持源型也支持漏型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：

2、西门子S7-200smart所支持的传感器类型？

S7-200smart与S7-200一样输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：

3、西门子S7-1200所支持的传感器类型？

S7-1200输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器。

西门子Sinumerik 808D、828D和840D系统全面覆盖简易和标准机床系统、模块化高级解决方案、高端工件生产智能解决方案

数字化现已成为几乎所有工业领域实现增长的决定性因素。"西门子（中国）有限公司数字化工厂集团运动控制部机床数控总经理许政顺表示，“数字化是提高生产力、效率与灵活性的关键，西门子早已深入到利用工业软件进行和虚拟机床技术的研发，以及数控系统与IT系统集成等方面。我们的目标就是将这一集成过程继续向前推进，以数字制造确保机床制造领域为制造业的未来做好准备。

产品热销全国（23个省4个直辖市5个自治区）

华东地区——山东、江苏、安徽、浙江、福建、上海 华南地区——广东、广西、海南

华中地区——湖北、湖南、河南、江西

华北地区——北京、天津、河北、山西、内蒙古 西北地区——宁夏、新疆、青海、陕西、甘肃 西南地区——四川、云南、贵州、西藏、重庆 东北地区——辽宁、吉林、黑龙江

定义：

MMC卡是西门子新型PLC的程序、数据的存储体。

主要适用产品：

6ES7 314-1AF10-0AB0/新型CPU 314

6ES7 315-2AG10-0AB0/新型CPU 315-2DP

6ES7 312-5BD00-0AB0/CPU 312C

6ES7 313-5BE00-0AB0/CPU 313C

6ES7 313-6CE00-0AB0/CPU 313C-2DP

6ES7 313-6BE00-0AB0/CPU 313C-2PTP

6ES7 314-6CF00-0AB0/CPU 314C-2DP

6ES7 314-6BF00-0AB0/CPU 314C-2PTP

6ES7 613-1CA00-0AE3/C7 613

6ES7 635-2EC00-0AE3/C7 635 OP

6ES7 635-2EB00-0AE3/C7 635 OP

6ES7 151-7***-0AB0/ET200S with CPU

注：以上产品的订货号会因为产品软硬件的升级略有调整，产品特性以产品名称为准。

使用注意事项：

1.在定购以上产品时，PLC本身不带有MMC卡，所以为了正常使用PLC，您必须根据您工程项目实际需求定购一个大小适用的MMC卡，如果您的PLC上未插入MMC卡，你是无法将STEP7中的程序和数据下载下去的，同时你应当注意，不能带电插拔MMC卡，否则会丢失程序或损坏MMC卡。

2.在Simatic manager中，选择一个程序块下载，则该块被下载到MMC卡中，如果在窗口左边的树型图中选中Block文件夹进行下载，则所有的块被下载到MMC卡上，MMC中原有的信息将被覆盖，向MMC卡读写数据或下载程序的次数不受限制。

3.除过CPU中集成的SFB/SFCs块外，MMC当中其他的块可被在线。

4.对某些CPU用新版MMC卡（6ES7 953-XXX10-0AA0）替代旧版MMC卡（6ES7 953-XXX00-0AA0）时需要升级PLC的OPERATING SYSTEM。升级时需要使用PG（6ES7798-0BA00-0A0）或带USB口的编程器（6ES7792-0AA00-0A0），通过STEP7 MANAGER窗口中的菜单功能“PLC/UPDATE OPERATING SYSTEM"将CPU_HD.UPD文件写到MMC卡上，CPU_HD.UPD文件可以在www4.ad.siemens.de网站上下载得到。

5.MMC卡作为CPU的装载内存（Load Memory），在为您的CPU选型MMC的时候，我们建议您所选的MMC卡一定要大于等于您所选定的CPU工作内存的大小（work memory），最好比工作内存大一些，但如果您的应用中，PLC工作时要使用大量的过程数据，历史数据，配方数据等或控制工艺中存在较多的用户程序块、STEP7中的应用功能块（如FB41、FB42等）时，建议选用2－8M的MMC卡，但请注意只有314、315－2DP、C7系列的PLC支持8M的MMC卡。

6.MMC卡是装载内存，所以不能够在上位机中的组态软件中直接读取MMC卡上的数据值（DB块中的数据），组态画面读取的是PLC RAM内存中的数据。

7.在西门子的PLC上必须使用西门子专用的MMC卡，如下表中所列出的，不能使用数码相机、移动电话或PDA等数码产品使用的通用型MMC卡。

◆ 故障处理如系统发生故障，则公司先无条件的为客户提供技术支持，包括电话技术支持和技术人员到现场进行解决问题。

◆ 需求更改如有修改软件的需求，在软件基本需求不变时公司免费修改应用软件模块。

◆ 额外收费的情况，设备增加或者需要增加使用新的功能模块或子系统。

售后服务方式：

◆ 免费咨询热线公司提供24小时电话热线免费咨询服务。

◆ 保修期内，提供无偿的技术服务，包括硬件设备的更换等。

◆ 远程诊断服务通过网络直接登录到系统中，对出现的问题进行分析或会诊，也可直接即时对系统进行优化和完善。

◆ 在实施期间，可以根据用户的需求公司派遣一名技术人员到现场进行技术服务。6ES7 211-0AA23-0B0CPU221 DC/DC/DC,6输入/4输出

6ES7 211-0BA23-0B0CPU221 继电器输出,6输入/4输出

6ES7 212-1AB23-0B8CPU222 DC/DC/DC,8输入/6输出

6ES7 212-1BB23-0B8CPU222 继电器输出,8输入/6输出

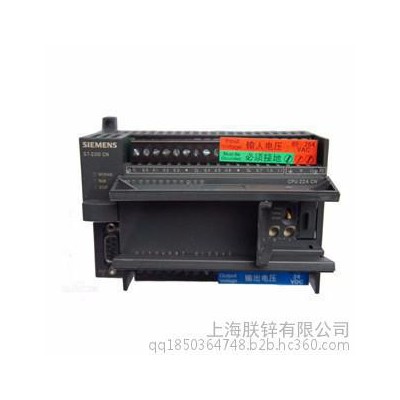

6ES7 214-1AD23-0B8CPU224 DC/DC/DC,14输入/10输出

6ES7 214-1BD23-0B8CPU224 继电器输出,14输入/10输出

6ES7 214-2AD23-0B8CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO

6ES7 214-2BD23-0B8CPU224XP 继电器输出,14DI/10DO,2AI/1AO

6ES7 216-2AD23-0B8CPU226 DC/DC/DC,24输入/16输出

6ES7 216-2BD23-0B8CPU226 继电器输出,24输入/16输出

扩展模块

6ES7 221-1BH22-0A8EM221 16入 24VDC，开关量

6ES7 221-1BF22-0A8EM221 8入 24VDC，开关量

6ES7 221-1EF22-0A0EM221 8入 120/230VAC，开关量

6ES7 222-1BF22-0A8EM222 8出 24VDC，开关量

6ES7 222-1EF22-0A0EM222 8出 120V/230VAC，0.5A 开关量

6ES7 222-1HF22-0A8EM222 8出 继电器

6ES7 222-1BD22-0A0EM222 4出 24VDC 固态－MOSFET

6ES7 222-1HD22-0A0EM222 4出 继电器 干触点

6ES7 223-1BF22-0A8EM223 4入/4出 24VDC，开关量

6ES7 223-1HF22-0A8EM 223 4 DI / 4 DO

6ES7 223-1BH22-0A8EM223 8入/8出 24VDC，开关量

6ES7 223-1PH22-0A8EM223 8入 24VDC/8出 继电器

6ES7 223-1BL22-0A8EM223 16入/16出 24VDC，开关量

6ES7 223-1PL22-0A8EM223 16入 24VDC/16出 继电器

6ES7 223-1BM22-0A8EM223 32入/32出 24VDC，开关量

6ES7 223-1PM22-0A8EM223 32入 24VDC/32出 继电器

6ES7 231-0HC22-0A8EM231 4入*12位精度，模拟量

6ES7 231-7PB22-0A8EM231 2入*热电阻，模拟量

6ES7 231-7PD22-0A8EM231 4入*热电偶，模拟量

6ES7 232-0HB22-0A8EM232 2出*12位精度，模拟量

6ES7 235-0KD22-0A8EM235 4入/1出*12位精度，

可编程控制器PLC系统程序、用户程序、编程语言

1、系统程序

系统程序是PLC赖以工作的基础，采用汇编语言编写，在PLC出厂时就已固化于ROM型系统程序存储器中。

系统程序分为系统监控程序和解释程序。

系统监控程序用于监视并控制PLC的工作，如诊断PLC系统工作是否正常，对PLC各模块的工作进行控制，与处设交换信息，根据用户的设定使PLC比处在编制用户程序状态或者处在运行用户程序状态等。

解释程序用于把用户程序解释成微处理器能够执行的程序。来自PLC之家。

2、用户程序

用户程序又称为应用程序，是用户为完成某一特定   的控制任务而利用PLC的编程语言编制的程序。 来自PLC之家。

用户程序通过编程器输入到PLC的用户程序存储器中。

3、编程语言

可编程控制器是通过程序对系统进行控制的，所以各种机型的PLC都有自己的编程语言。www.PLC100.com

PLC的编程语言有多种，如梯形图、语句表、逻辑功能图、逻辑方程式等。下面介绍常用的梯形图和语句表编程语言。

状态继电器是PLC在步进顺控系统实现控制的重要内部元件。它与步进顺控指令STL组合使用，运用状态转移图，编制高效易懂的程序。状态继电器一般分为四类，其编号及点数如下：

初始状态：S0∽S9(10点)；

回零：S10∽S19(10点)；

通用：S20∽S499(480点)；

保持：S500∽S899(400点)；

报警：S900∽S999(100点)；
