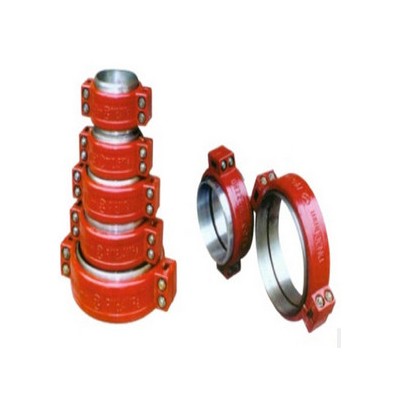

蜀威力KRHD 刚制管接头/消防卡箍 球墨铸铁管道快速接头图1

蜀威力KRHD 刚制管接头/消防卡箍 球墨铸铁管道快速接头

2021-10-28 23:4910100询价

价格:面议

材质:铁

产地:成都

发货:10天内

发送询价
材质
产地 成都
公称通径 DN80-3200(mm)
类型 卡箍
认证 CCC
适用范围 固定连接管道
特性 耐磨
执行质量标准 国标
标准类型 国标
品牌 蜀威力
型号 KRHD
加工定制

钢制柔性管接头的型号是:KRHD型

内部结构图

undefined

钢制柔性管接头的执行标准:02S403
钢制柔性管接头主要由:外卡、密封圈、伸缩管、限位环、螺栓、螺母组成。主要作用是:补偿管道的轴向位移和角向位移,承受管道的压力和推力,快速连接管道。
钢制柔性管接头密封圈为燕尾式的密封圈,材质:NBR丁晴橡胶,此密封圈在使用时收管道内压和外卡压力的受力下膨胀密封,受力越大密封越紧。伸缩管材质是:Q235碳钢,外卡材质是:Q235碳钢、铸钢或QT球墨铸铁。
钢制柔性管接头在使用时内伸缩管与两端管道焊接,外卡压制密封圈,管道承受压力时,密封圈受力起到密封作用。
钢制柔性管接头的好处是:承受的压力较大,有一定的补偿管道角向位移的作用,但是补偿管道轴向位移量较小。
钢制柔性管接头的连接方式是:两端焊接。

主要安装尺寸(单位:mm)PN:1.6/2.5/4.0/6.4MPa

undefined
