价格：￥25.80/套
品牌：浙江松乔
材质：45#钢
产品别名：液压快速接头
起订：1套
供应：100000套
发货：10天内
| 材质 | 45#钢 |
|---|---|
| 产品别名 | 液压快速接头 |
| 接管口径 | 50（mm） |
| 类型 | 控制阀 |
| 耐温 | 130（℃） |
| 耐压 | 18（MPa） |
| 适用范围 | 液压机械 |
| 种类 | 快速接头 |
| 安装形式 | 快换接口 |
| 螺纹形式 | G |
| 品牌 | 浙江松乔 |
| 型号 | LSQ-S1-SS |
| 加工定制 | 是 |

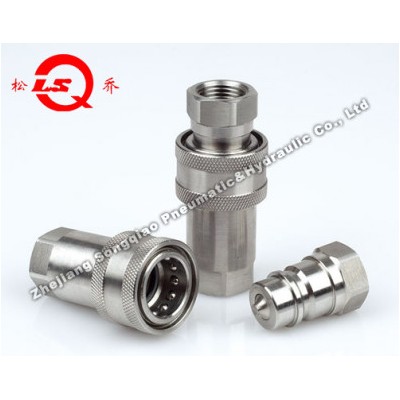

LSQ-S1-SS开闭式液压快速接头(不锈钢316)
应用
LSQ-S1-SS系列广泛应用于各种工业所需的连接,主要用于建筑设备、农业机械、液压机具、石油设备、钢铁设备及其它所需的液压应用
特征：
| 规格(英寸) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| 额定压力(PSI) | 2000 | 2000 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| 额定流量(GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| 温度范围(标准密封圈) | -20℃to至+180℃ | |||||||
| 标准密封圈材料 | VITON | |||||||
LSQ-S1-SS系列接头具有以下特征:
1、接头断开时，阀芯自动闭合，防止泄漏e.
2、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通.
3、可靠的球锁机构将相匹配的两半部分结合在一起.
4、母插座和公插头采用实心的棒料精密制造.
5、本接头符合ISO7241-A标准.
6、并与下列产品互换：美国派克（PARKER）6600系列、意大利快事达（FASTER）ANV系列、美国爱力克（AEROQUIP）5600系列、美国汉森（HANSEN）HA15000系列.
性能：测试液体油:Oil-200SUS，1GPM=3.78L/Min,1PSID=0.0069MPa.
LSQ-S1-SS 系列(1/4",3/8",1/2",3/4",1") LSQ-S1-SS 系列(11/4",11/2",2")
母插座
ISO | PARTNO. | LS | ￠D | HEX1 | A | T |
6.3 | LSQ-S1-SS-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
10 | LSQ-S1-SS-03SF | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
12.5 | LSQ-S1-SS-04SF | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
20 | LSQ-S1-SS-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
25 | LSQ-S1-SS-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
31.5 | LSQ-S1-SS-10SF | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
40 | LSQ-S1-SS-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
50 | LSQ-S1-SS-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
ISO | PARTNO. | LP | d | C | HEX2 | A | T |
6.3 | LSQ-S1-SS-02PF | 35.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
10 | LSQ-S1-SS-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
12.5 | LSQ-S1-SS-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
20 | LSQ-S1-SS-06PF | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
25 | LSQ-S1-SS-08PF | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
31.5 | LSQ-S1-SS-10PF | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
40 | LSQ-S1-SS-12PF | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
50 | LSQ-S1-SS-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
连接装配器
ISO | PARTNO. | L | ￠D | HEX1 | HEX2 | T |
6.3 | LSQ-S1-SS-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
10 | LSQ-S1-SS-03 | 75 | 31.5 | 22 | 22 | G3/8 NPT3/8 |
12.5 | LSQ-S1-SS-04 | 88 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
20 | LSQ-S1-SS-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
25 | LSQ-S1-SS-08 | 119.5 | 56 | 41 | 41 | G1 NPT1 |
31.5 | LSQ-S1-SS-10 | 150 | 69.5 | 50 | 50 | G1-1/4 NPT1-1/4 |
40 | LSQ-S1-SS-12 | 167.5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
50 | LSQ-S1-SS-16 | 210.5 | 99 | 75 | 75 | G2 NPT2 |
