价格：面议
品牌：恒基
测量范围：1-20000
工作温度：60
供应：2000
发货：3天内
| 测量范围 | 1-20000 |
|---|---|
| 工作温度 | 60 |
| 工作压力 | 1.6 |
| 公称通径 | DN10-DN200 |
| 规格 | HJ411R1DN15M0 |
| 精度等级 | 1.5 |
| 适用介质 | 液体 ，气体，蒸汽 |
| 品牌 | 恒基 |
| 型号 | HJ411R1DN15M0 |
| 加工定制 | 是 |
一、产品概述

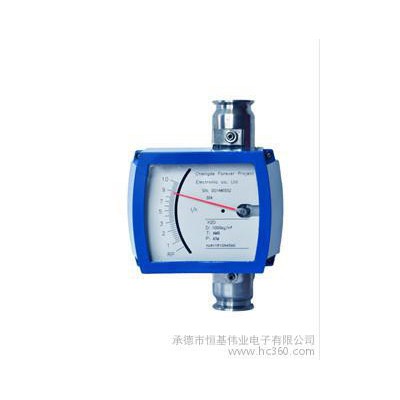

HJ41金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
HJ41系列智能金属管浮子流量计有**地显示型和智能远传型，带有指针显示瞬间／累积流量液晶显示，上、下限报警输出，累积脉冲输出，批次控制，标准的二线制4-20mA电流输出等多种形式，为用户使用提供了非常广阔的选择空间。另外该仪表采用MotoroIa公司先进的微处理中央芯片及高质量工业化组件，保证了流量计在各种应用场所的优良性能。
二、结构原理
1.结构
HJ41系列金属管浮子流量计主要由两大部分组成：测量管和指示器。测量管包括锥管或孔板、导向器、止动器、浮子等部件，指示器包括磁随动系统、指针、刻盘、线路等组件。
2.工作原理
被测介质自下而**经测量管，浮子上下端产生差压形成上升力，当浮子所受上升力大于浸在流流体中浮子重量，浮子便上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在某一位置，浮子 位置的高低即对应着被测介质流量的大小。
浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。
a、对于**地型，由**地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时流量大小。
b、对于智能型，由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过一个磁传感器将磁场变化转化成电信号，经A／D变换，数字滤波，温度补偿，微处理器处理，D／A输出，LCD液晶显示，来显示出瞬时流量及累积流量大小。
三、主要特点
▲ 适用于小口径和低流速介质流量测量
▲ 工作可靠，维护量小，寿命长
▲ 对于直管段要求不高
▲ 较宽的流量比10:1
▲ 双行大液晶显示，可选现场瞬时／累计流量显示，可带背光
▲ 单轴灵敏指示
▲ 非接触磁耦合传动
▲ 全金属结构，适于高温、高压和强腐蚀性介质
▲ 可用于易燃、易爆危险场合
▲ 可选二线制、电池、交流供电方式
▲ 多参数标定功能
▲ 带有数据恢复，数据备份及掉电保护功能
四，技术参数
▲ 测量范围：
水(20℃)1～200000 1／h
空气(20℃，0.1013MPa)0.03～4000m3／h
参见流量表，特殊流量可订制
▲ 量程比：标准型10:1特殊型20:1
▲ 精 度：标准型1.5级特殊型1.0级
▲ 压力等级：标准型： DNl5-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DNl5-DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa
特殊型在选型和订货前应与工厂协商
▲ 压力损失：7kPa～70kPa
▲ 介质温度：标准型：-80℃～+200℃：PTFE：
高温型：**高可达400℃
▲ 介质粘度：DNl5：η<5mPa.s(F15.1-F15.3)
η<30mPa.s(F15.4-F15.8)
DN25：η<250mPFa.s
DN50-DNl50：η<300mPa.s
▲ 环境温度：液晶型-30℃～+85℃
指针型-40℃～+120℃
▲ 连接形式：标准型：DIN2501标准法兰
▲ 电缆接口：M20 × 1.5
▲ 供电电源：标准型：24VDC二线制4～20mA
交流型：85～265VAC 50HZ
电池型：3.6V@4AH锂电池
▲ 报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出(**大100mA@30VDC内部阻抗100欧)
特殊型：继电器输出(触点容量**大5A@250VAC)
▲ 脉冲输出：累积脉冲输出**小间隔50毫秒
▲ 液晶显示：瞬时流量显示数值范围：0-50000
累计流量显示数值范围：0-99999999
▲ 防护等级：IP65
▲ 防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
