价格:面议
加工定制:是
种类:快速接头
起订:50
供应:100000
加工定制 | 是 |
---|---|
种类 | 快速接头 |
材质 | 塑钢 |
适用范围 | 机械行业 |
耐温 | 60(℃) |
耐压 | 1.0(MPa) |
安装形式 | 快插 |
接管口径 | 12(mm) |
品牌 | BYCH |
型号 | PY12 |

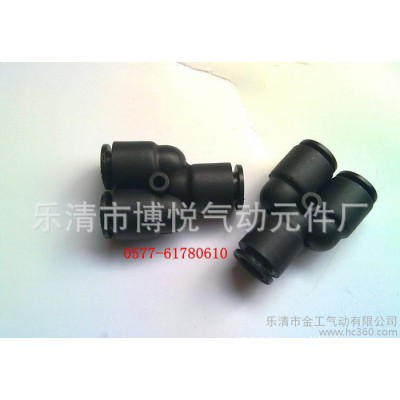

Y型三通快插接头快速接头快换接头气动接头PY12
@技术参数@
使用流体 | 空气(无其它气体和液体) | |
使用压力范围 | 0~150PSI | 0~10.2Kgf/cm2 (0~1.0Mpa) |
负压 | -29.5in Hg | -750mmHg (-750Torr) |
使用温度范围 | 32~140°F | 0~60℃ |
使用软管 | PU及尼龙 |
快速接头特点:
1. 只用一次动作即可轻易地连接气管。2. 全流量:锁紧爪和密封圈置于气管的外端。3. PC螺纹内侧有六角扳手孔,所以即使在狭窄处安装也十分容易;PL和 PB等管接头主体是可转向的结构,所以配管效率较高。4. 椭圆形压环在狭窄的场合能够很容易的拆卸管子。5. 螺纹处有垫圈或密封胶,所以不用密封处理**可直接安装。
我司供应的接头(快插铜本色类,铜镀镍接头,):
PC螺纹直通、PCF内螺纹直通、PL L型螺纹二通、PLF L型内螺纹二通、PLL L型加长螺纹二通;
PH外六角接头、PB T型螺纹三通、PD T型侧三通外螺、PX Y型螺纹三通;
PM隔板直通、PU直通、PG直通变径、PV L型二通;
PY-Y型三通、PE T型三通、PZA十字四通、PK五通;4.常用气动管接头部分
PC系列外丝直通 PCF系列内丝直通 PH系列弯头旋转直通
PL系列外丝弯管直通 PLF系列内丝弯管直通PY系列Y型三通
PT系列T型三通 SL系列调速节流接头PU管直通
PUL弯管直通
快速接头:快速接头是一种不需要工具**能实现管路连通或断开的接头,它有三种结构形式:两端开闭式、两端开放式、单路开闭式。
1、两端开闭式: 不连接时——当母体的套圈移到另一端时,不锈钢珠自动向外滚动,子体因母体与子体共同阀门弹簧力的作用力运作下而断开,子体与母体的阀门各自闭合,瞬间阻断流体流动。 连接时——当子体插入母体时,套圈在弹簧的作用下回到原来的位置,钢珠滚动锁紧子体紧密连接,同时母体与子体的阀门互相推动而打开,流体流通,O型圈能完全阻断流体的渗漏。
2、两端开放式 不连接——当母体的套圈被推到另一端时,钢珠自动向外滚动,因此,子体被移出;由于子体与母体都没有阀门,流体向外流出。 连接——当子体插入母体时,套圈被其弹簧的作用力推到先前的位置致钢珠锁紧,流体流动,其中的O型圈以防止液漏。
3、单路开闭式 不连接时——当母体的套圈移到另一端时,不锈钢珠自动向外滚动,子体被阀门弹簧的反作用力弹开,阀门**能自动关闭以阻断流体流动。 连接时——当子体插入有套圈的母体一侧时,阀门被打开导致流体流动,垫圈被弹簧的力量推回原来的位置,不锈钢珠会锁住以确保子/母体连接,里面的垫圈能完全阻断流体的渗漏。
为什么要用快速接头呢?
1、省时省力:通过快速接头拆断和连接油路时,动作简单、节省时间和人力。
2、省油:折断油路时,快速接头上的单项阀可封闭油路,油不会流出,避免油液油压损失
3、环保:快速接头折断和连接时,油不会洒漏,保护环境。
4、设备化整为零,方便运输:大型设备或是需要便于携带的液压工具,使用快速接头分拆后运输,到达目的地后再组装使用。
5、经济:以上各种优点都为客户创造了经济价值。
快速接头特点:
·快速安装,简单灵巧,节省空间;
·型式多样,满足任何气动布管需要;
·即使安装以后,塑料管体也可任意转向;
·释放环采用椭圆型设计,拆卸更加省力方便;
·所有锥管螺纹预涂聚四氟乙烯防漏胶,密封性能好.
欢迎定购,咨询!
