价格：￥0.00/米
材质：不锈钢

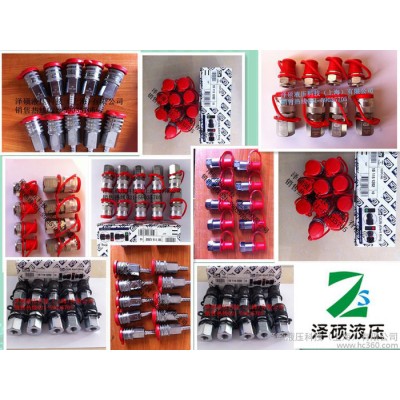

产品别名：快速接头
起订：1米
供应：10000米
| 材质 | 不锈钢 |
|---|---|
| 产品别名 | 快速接头 |
| 接管口径 | 4 |
| 耐压 | 0-300 |
| 种类 | 多款供选 |
| 安装形式 | 快换接口 |
| 螺纹形式 | G1/4 |
| 品牌 | CEJN希恩接头 |
| 型号 | 10 115 1202 10 115 6202 |
| 加工定制 | 否 |
泽硕液压科技（上海)有限公司
联系人:王洁
电话021-59035705
传真021-59179657
手机18964555593
地址 上海市张掖路333号瑞尔大厦1003室
网址：www.zsyysh.com
Q Q ：3131853346
邮箱 ：3131853346@qq.com
PIR STAR高压管最高压力可达3200BAR，高压软管增强层是经过特别处理的高强度钢丝缠绕层，内胶层是聚甲醛（POM）或聚酰胺（PA），外胶层相应是聚酰胺（PA）或聚亚安酯（PUR）。SPIR STAR软管流体阻力小，容积膨胀小，防化学腐蚀性好，重量轻，外径小，单根长度可达1200M。SPIR STAR高压软管接头用优质碳钢或不锈钢制造，采用先进的扣压设备和工艺。
SPIR STAR高压软管选型须知：
E 不锈钢 F 内层为PTFE H 加强 HCR 增强的抗外部压力
HCR 增强的抗外部压力 HT 高温 K 编织层 L 非常柔韧 M 针对甲醇内层为PA11 PPA 内层为PVDF，外层为PA R 加强外层 S 抗海水腐蚀 T 聚脂纤维 W 缠绕管
5/4HT 内径: 5mm 层数: 4高温 (HT)
颜色：绿色
工作温度：-30℃~+60℃
2层高强度缠绕钢丝
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
3/2 | 3.4 | 6.9 | 1000 | 2500 | 60 | 2.0 | 0.072 |
4/2 | 4.0 | 8.0 | 1200 | 3000 | 75 | 2.5 | 0.110 |
5/2 | 5.0 | 9.4 | 1040 | 2600 | 95 | 3.0/3.5 | 0.125 |
5/3 | 5.0 | 10.3 | 1120 | 2800 | 95 | 3.0/3.5 | 0.218 |
6/2 | 6.3 | 11.5 | 1000 | 2500 | 110 | 4.0 | 0.175 |
6/2L | 6.2 | 12.2 | 880 | 2200 | 80 | 4.0 | 0.206 |
6/3 | 6.3 | 12.3 | 1040 | 2600 | 110 | 4.0 | 0.280 |
8/2 | 8.1 | 13.3 | 840 | 2100 | 130 | 5.5 | 0.200 |
8/2L | 8.0 | 13.6 | 720 | 1800 | 100 | 5.5 | 0.240 |
10/2 | 10.1 | 15.5 | 690 | 1725 | 160 | 6.5 | 0.280 |
13/2 | 12.9 | 19.3 | 640 | 1600 | 200 | 8.5 | 0.430 |
20/2 | 19.0 | 26.2 | 520 | 1300 | 240 | 14.0 | 0.750 |
25/2 | 23.6 | 31.0 | 440 | 1100 | 300 | 17.5 | 0.850 |
5/20K | 5.0 | 10.8 | 1040 | 2600 | 95 | 3.0 | .0220 |
颜色：灰色
工作温度：-30℃~+60℃
4层高强度缠绕钢丝
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
3/4 | 3.4 | 8.0 | 2000 | 5000 | 110 | 2.0 | 0.135 |
4/4 | 4.0 | 10.3 | 2160 | 5400 | 130 | 1.8 | 0.234 |
5/4 | 5.0 | 11.2 | 1800 | 4500 | 150 | 2.5 | 0.260 |
6/4 | 6.3 | 12.6 | 1500 | 3800 | 180 | 3.5 | 0.295 |
8/2WR | 8.0 | 16.0 | 1040 | 2600 | 110 | 4.5 | 0.364 |
8/4 | 8.0 | 14.6 | 1500 | 3800 | 200 | 4.5 | 0.390 |
10/4 | 9.9 | 18.4 | 1500 | 3800 | 200 | 5.5 | 0.690 |
13/4 | 12.8 | 21.4 | 1280 | 3200 | 200 | 7.5 | 0.800 |
13/4H | 12.8 | 22.0 | 1400 | 3500 | 200 | 7.5 | 0.880 |
16/4 | 16.0 | 25.5 | 1040 | 2600 | 250 | 10.5 | 1002 |
20/4 | 18.8 | 28.8 | 1040 | 2600 | 250 | 13.0 | 1350 |
25/4 | 24.8 | 36.3 | 900 | 2250 | 300 | 19.0 | 1715 |
颜色：蓝色
工作温度：-30℃~+60℃
6层高强度缠绕铜丝
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
3/6 | 3.0 | 9.1 | 2800 | 7000 | 150 | 1.7 | 0.222 |
4/6 | 4.0 | 11.5 | 2800 | 7000 | 175 | 1.7 | 0.365 |
5/6 | 5.0 | 13.4 | 2620 | 6550 | 200 | 2.5 | 0.450 |
8/6 | 8.0 | 16.4 | 2100 | 5250 | 250 | 4.5 | 0.640 |
8/6R | 8.0 | 18.0 | 2100 | 5250 | 250 | 4.5 | 0.672 |
10/6 | 9.8 | 20.4 | 1920 | 4800 | 250 | 5.5 | 1.000 |
13/6 | 12.8 | 23.4 | 1800 | 4500 | 300 | 7.5 | 1.160 |
16/6 | 15.9 | 27.7 | 1520 | 3800 | 320 | 10.5 | 1.480 |
20/6 | 18.8 | 32.8 | 1400 | 3500 | 350 | 13.0 | 2.170 |
颜色：黑色
工作温度：-30℃~+60℃
内层材质为PA，外层材质为PUR
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
4/2W | 4.0 | 9.8 | 1400 | 3500 | 65 | 2.5 | 0.160 |
4/2K | 4.0 | 9.8 | 1200 | 3000 | 65 | 2.5 | 0.185 |
6/2W | 6.0 | 12.0 | 1280 | 3200 | 95 | 4.0 | 0.230 |
6/2WL | 5.9 | 12.0 | 1200 | 3000 | 80 | 4.0 | 0.237 |
6/2K | 6.2 | 12.9 | 1120 | 2800 | 95 | 4.0 | 0.300 |
6/2KL | 6.0 | 12.8 | 920 | 2300 | 70 | 4.0 | 0.285 |
8/2W | 8.0 | 14.3 | 1040 | 2600 | 110 | 5.5 | 0.314 |
8/2WL | 8.0 | 14.0 | 1000 | 2500 | 100 | 5.5 | 0.317 |
8/2K | 8.0 | 14.5 | 880 | 2200 | 110 | 5.5 | 0.360 |
10/2W | 10.0 | 17.2 | 1000 | 2500 | 125 | 6.5 | 0.430 |
10/2K | 10.0 | 17.4 | 800 | 2000 | 125 | 6.5 | 0.470 |
13/2W | 12.8 | 20.8 | 1040 | 2600 | 150 | 8.5 | 0.590 |
13/2KR | 12.8 | 22.3 | 800 | 2000 | 150 | 7.5 | 0.690 |
20/2K | 18.8 | 28.2 | 560 | 1400 | 220 | 13.0 | 1.050 |
25/2K | 23.6 | 32.6 | 480 | 1200 | 280 | 16.5 | 1.200 |
颜色：紫色
工作温度：-30℃~+60℃
8层高强度缠绕铜丝
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
4/8 | 4.0 | 12.8 | 3200 | 8000 | 175 | 1.8 | 0.540 |
8/8 | 7.6 | 20.8 | 2800 | 7000 | 300 | 4.5 | 1.290 |
13/8HR | 12.6 | 28.2 | 2120 | 5300 | 350 | 7.5 | 2.070 |
颜色：红色
工作温度：-30℃~+60℃
6层高强度缠绕铜丝
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
5/4H | 5.0 | 13.5 | 2800 | 7000 | 220 | 2.5 | 0.520 |
8/6H | 7.7 | 18.8 | 2500 | 6250 | 260 | 4.5 | 0.925 |
8/6HR | 7.7 | 20.2 | 2500 | 6250 | 260 | 4.5 | 1.000 |
13/6H | 12.7 | 24.6 | 1920 | 4800 | 300 | 7.5 | 1.200 |
13/6HR | 12.7 | 26.0 | 1920 | 4800 | 320 | 7.5 | 1.400 |
颜色：黄色
工作温度：-30℃~+60℃
8层高强度缠绕铜丝
内层材质：POM，外层材质：PA
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
5mmUHP | 4.5 | 15.3 | 3200 | 8000 | 250 | 2.0 | 0.693 |
8mmUHP | 7.6 | 22.0 | 3200 | 7400 | 300 | 4.5 | 1.120 |
颜色：银白色
工作温度：-30℃~+60℃
4层高强度缠绕铜丝
内层材质：PA，外层材质：PUR
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
13/2WR | 12.8 | 22.2 | 1040 | 2600 | 150 | 7.5 | 0.590 |
HT系列
颜色：灰色
工作温度：-20℃~+150℃
内外层材质均为PVDF
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
5/4HT | 5.0 | 11.2 | 1200 | 4500 | 250 | 2.5 | 0.280 |
6/2WHT | 6.3 | 12.2 | 850 | 3200 | 150 | 4.0 | 0.266 |
6/4HT | 6.3 | 12.6 | 1040 | 3800 | 280 | 3.5 | 0.320 |
8/2WHT | 8.0 | 14.5 | 650 | 2600 | 250 | 5.5 | 0.400 |
8/4HT | 8.0 | 14.6 | 1000 | 3800 | 300 | 4.5 | 0.413 |
10/4HT | 9.9 | 18.4 | 1040 | 3800 | 300 | 5.0 | 0.695 |
13/4HHT | 12.8 | 22.0 | 1040 | 3500 | 300 | 7.5 | 1.000 |
LTKE系列
颜色：红色
工作温度：-30℃~+60℃
内外层材质均为PA，有1层编织钢丝
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
6/2LTKE | 6.3 | 13.0 | 520 | 2075 | 80 | 4.0 | 0.202 |
6/4LTKE | 6.3 | 14.4 | 690 | 2600 | 100 | 4.0 | 0.234 |
PPA系列
颜色：深绿色
工作温度：-20℃~+60℃
内层材质：PVDF，外层材质：PA
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
6/2WPPA | 6.3 | 12.2 | 1035 | 3200 | 150 | 4.0 | 0.266 |
6/4PPA | 6.3 | 12.6 | 1040 | 3800 | 280 | 3.5 | 0.305 |
8/2PPA | 8.1 | 13.3 | 400 | 2000 | 300 | 5.5 | 0.230 |
8/4PPA | 8.0 | 14.7 | 1040 | 3800 | 200 | 4.5 | 0.420 |
10/4PPA | 10.0 | 18.4 | 1040 | 3800 | 300 | 5.5 | 0.680 |
13/4HPPA | 12.8 | 22.0 | 1040 | 3500 | 300 | 7.5 | 1.000 |
20/4PPA | 18.8 | 28.8 | 780 | 2600 | 500 | 13.0 | 1.350 |
20/6PPA | 18.8 | 32.8 | 1040 | 3500 | 700 | 13.0 | 2.170 |
M系列
颜色：深蓝色
工作温度：-30℃~+60℃
内层材质：PA11，外层材质：PA
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
6/2WM | 6.2 | 12.2 | 1200 | 3000 | 95 | 4.0 | 0.240 |
8/2WM | 8.0 | 14.3 | 1040 | 2600 | 110 | 5.5 | 0.314 |
10/2WM | 10.0 | 17.2 | 1000 | 2500 | 125 | 5.0 | 0.452 |
13/2WM | 12.7 | 20.8 | 920 | 2300 | 150 | 8.5 | 0.630 |
20/2KM | 18.8 | 28.2 | 560 | 1400 | 220 | 13.0 | 1.050 |
20/4M | 18.8 | 29.8 | 1040 | 2600 | 250 | 13.0 | 1.350 |
25/2KM | 23.6 | 32.6 | 500 | 1250 | 280 | 1605 | 1.200 |
F系列
工作温度：-70℃~+200℃
2层高强度缠绕丝
内层材质：PTFE，外层材质：编织钢丝
软管型号 | 内径（mm） | 外径(mm) | 工作压力（bar） | 最小爆破压力(bar) | 最小弯曲半径(mm) | 接头内径(mm) | 重量(kg/m) |
6/2KF | 6.2 | 11.2 | 500 | 2000 | 60 | - | 0.262 |
8/2KF | 8.0 | 13.4 | 475 | 1900 | 85 | - | 0.345 |
10/2KF | 10.0 | 15.7 | 450 | 1800 | 110 | - | 0.442 |
13/2KF | 12.2 | 18.8 | 450 | 1800 | 150 | - | 0.600 |
16/2KF | 15.1 | 21.6 | 360 | 1450 | 175 | - | 0.700 |
20/2KF | 20.2 | 27.8 | 275 | 1100 | 200 | - | 1.055 |
25/2KF | 24.2 | 31.7 | 225 | 1000 | 240 | - | 1.205 |
