宇通供应河北景县快速接头金属软管、齐全金属软管及补偿器、图1

宇通供应河北景县快速接头金属软管、齐全金属软管及补偿器、

2021-10-28 16:0111510询价

价格:¥52.00/根

品牌:景顺,宇特,

接管端口尺寸:16、18、25、32、38

径向**大外形尺寸:23

起订:3根

供应:960根

发货:3天内

发送询价
接管端口尺寸 16、18、25、32、38
径向最大外形尺寸 23
重量 50
轴向补偿量 10
压力级别 3
轴向刚度 10
品牌 宇通
型号 多种

详解 产品名称:快速接头金属软管


咨询客服,免费获得公司金属软管样品,业务QQ:,厂家电话:0318-7763112.

一、 产品用途、特点
快速拆装.其中两路开闭型快换接头内藏有自动开闭的单向阀,软管拆下时,可防止配管内部的液体流出。
二、 适用工况
公称通径:DN15 - DN150mm
产品长度:200mm - 5000mm
公称压力:0.6MPa、1.0MPa、1.6MPa
工作温度:-196℃-450℃
介质:液体、气体等。
接头:ISO标准锥管螺纹、NPT、JIS标准锥管螺纹可选用外螺纹或内螺纹连接形式
三、 结构及材料

爪型快速接头代号KK(DN40-DN150) 一端爪型内接头,一端爪型外接头

两路开闭型快换接头形式代号KG(DN10-DN50)

两端内螺纹连接两路开闭型快换接头

扳把式快速接头形式代号KB(A+D)(DN10-DN100)

两端内螺纹(A+D)配对扳把式快速接头

扳把式接头A型 扳把式接头B型 扳把式接头C型 扳把式接头D型 扳把式接头E型 扳把式接头F型

1.波纹管:不锈钢304、316L、321等
2.网套: 不锈201、202、钢304、321、316L等
3.接头:碳钢、不锈钢
四、 产品代号示例

五、 安装注意事项
1、 在选用金属软管时,为便于安装请尽可能选用一端为松套法兰的金属软管。
2、 施工现场进行电焊作业时应保护金属软管表面,防止焊渣和引弧烧伤金属软管。
3、 严禁金属软管扭曲安装。
4、 不应沿金属软管根部弯曲,不应有死弯。
5、 所通介质不得对波纹管材料具有腐蚀性,介质中氯离子含量应≤25PPM
6、 严格安装图示正确安装方式安装。(见安装指南)
7、 严禁机械损伤法兰密封面。
8、 不能用含氯的清洁剂活钢丝刷清除金属软管内的污物。

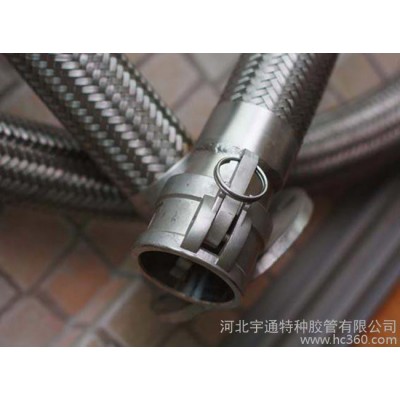

实物图片
