煤矿液压阀 换向阀 FHS320/31.5 操纵阀 (液压支图1

煤矿液压阀 换向阀 FHS320/31.5 操纵阀 (液压支

2021-10-26 18:0911400询价

价格:¥200.00/个

加工定制:是

材质:碳钢

起订:1个

供应:1000个

发送询价
加工定制
材质 碳钢
连接形式 快装
适用介质 乳化液
压力环境 常压
工作温度 常温
标准 德标
零部件及配件 整阀(可组装)
形态 旋转式
类型(通道位置) 二通式
驱动方式 手动
用途 换向
公称流量 320L/min
品牌 巨通
型号 FHS320/31.5

zcfd



201272314453750

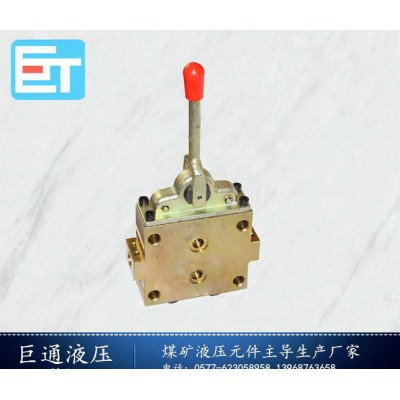

煤矿液压阀 换向阀 FHS320/31.5 操纵阀 (液压支架换向阀)



本系列换向阀为三位四通Y型机能手动方向控制阀,通过人工操作其手柄来控制流入液压支架立柱、千斤顶的液流方向,使液压支架各运动部件按采煤工作程序合理运动,保证人、机在液压支架的可靠支护空间下安全地工作。

技术性能:
  1、工作压力:15-31.5MPa
  2、注液时手把力:157N
  3、工作介质:含1%-2%M10的乳化液
  4、工作原理
  煤矿采煤用液压支架的操纵阀,通过将阀芯组件中的阀芯置于阀套中心部位的孔中,阀左端用固定堵压紧阀座,右端通过阀芯外圆上的台肩靠在阀套中空的台肩上,使其阀芯为整阀芯(组件)结构,可以单独组装好后整体装入阀孔或拿出,使装配工艺更为简单,井下维修更加方便。在保持和同类型阀相同的外形尺寸下,通过结构设计增大了阀内各处过液面积,提高了过液能力。阀内回液口与工作口相邻,有效地降低了回液阻力,提高了液压系统的工作效率。
