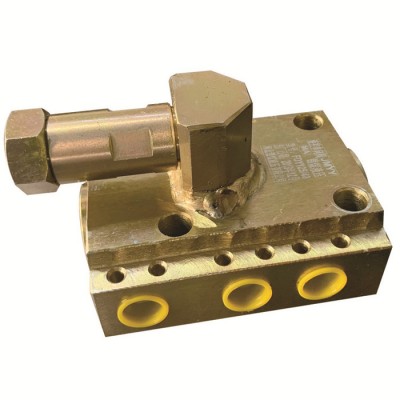

龙煤 矿用液控单向阀组  液控单向阀  矿用液压阀图1

龙煤 矿用液控单向阀组 液控单向阀 矿用液压阀

2021-10-26 17:018230询价

价格:面议

适用范围:煤矿液压支架

名称:液控单向阀

供应:1000000

发送询价
适用范围 煤矿液压支架
名称 液控单向阀
材质 碳钢
工作温度 高温
公称通径 广泛(mm)
结构形式 固定球球阀
连接形式 快装
驱动方式 液压
适用介质 油品
用途 煤矿液压支架
作用对象 管路油、水截止
压力环境 高压
品牌 龙煤
型号 FDY200/50
加工定制
通道位置 直通式




       用途
       液控单向阀主要是用来闭锁立柱或千斤顶工作腔内的液体,而使之保持额定压力,当立柱或千斤顶另一腔进液时,同时给该阀的控制腔供液,将阀门打开,使立柱或千斤顶工作腔中的液体回流。
       执行标准MT419——1995《液压支架用阀》
       结构及其工作原理

       产品严格按照煤部MT419-1995《液压支架用阀》行业技术标准经数控车床高精密度加工制造而成。
       本阀是采用橡胶O型圈与金属阀体平面密封形式的单向阀,在阀体上有三个通液孔,当系统中高压液体由孔II进入时,克服单向阀体后面弹簧作用力,经孔III进入缸体工作腔,液流停止进入后,在液压力及弹簧力的作用下使阀芯压紧阀座,单向阀关闭。当需要液体回出时,控制液流从孔I进入,推动顶杆克服压力及弹簧力顶开阀芯工作腔中的液体既从孔II流出。
       使用说明
       ①本阀实用于31.5MPA的主管路及支管路的液压系统中,工作介质为含5%乳化液和95%中性水混合而成的乳化液,可在10℃--50℃温度下正常工作,介质需要保持清洁,无杂质。采用0.125MM精度的过滤器及磁性过滤装置过滤。
       ②本阀在井下如需要检修时,应整体更换,不可在井下拆检,以防止赃物进入阀腔内。

       储存
       ①液控单向阀储存时应排除净腔内液体,清洗干净,且涂低凝5号防锈液压油。

       ②同时将进,回液口堵上塑料塞,并放置于清洁于干燥处保存。
