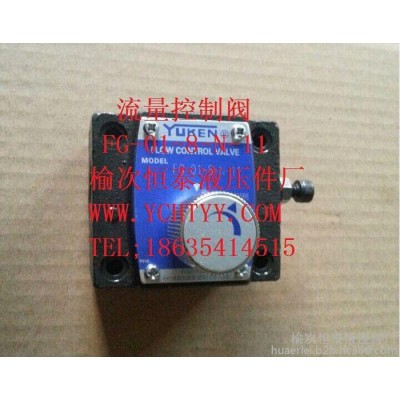

YUKEN/油研液压阀图1

YUKEN/油研液压阀

2021-10-26 16:517830询价

价格:面议

产品别名:流量阀

产品种类:阀

供应:1000

发送询价
产品别名 流量阀
产品种类
材质 铸铁
工作温度 常温
公称通径 02/03/04/06 mm
公称压力 21 MPa
类型 流量阀
连接形式 螺纹
流动方向 单向
驱动方式 手动
适用范围 工程机械,机械
适用介质 油品
适用温度 50 ℃
形态 球式
安装形式 管式
类型(通道位置) 直通式
零部件及配件 阀体
压力环境 常压
主体材料 铸铁
品牌 YUKEN/油研
型号 FCG-02-30-N-30
加工定制

调速阀、单向调速阀这两类阀是压力和温度补偿型阀,能维持稳定的流量,不随系统压力(负载)和温度(油液粘度)而变化。用其控制液压回路中的流量,从而**地控制执行元件的速度。带单向阀型可获与控液流反向的自由液流。借助数字刻度盘,可方便地调节或重新设定流量。

  一、参数


调速阀、单向调速阀参数,()内的数值适用于压力高于7MPa

  二、型号说明



压力补偿活塞开度调节机构:是为减少执行元件启动时的跳动(突变现象)时选用。


  三、底板




  1、使用底板时,请按左表底板型号订购。不用底板时,安装面须经6-S精度机械精加工。

  2、订购FGM-10Y-20(管法兰安装型)时,应注明管法兰的型号另行订购。

  四、使用注意事项:

  1**小所需压差:

  在进口与出口之间**小所需压差以获得**的压力补偿**小压差随设定流量而变(详情参见特性曲线)。

  2、流量调节:

  [F※G-01]

  松动刻度盘锁紧螺钉,将旋转盘顺时针转动流量增加,逆时针转动流量减少。旋钮从全开到关闭约4转。阀开度显示在刻度盘转数指示器上。(参见开度**量特性)调节后一定要按规定的扭矩拧紧锁紧螺母。

  [F※G-02、03、06、10]

  松动刻度盘固定螺钉,将旋转盘顺时针转动流量增加,逆时针转动流量减少。此外,阀开度以数字显示在旋钮的开度指示器上,手柄每转一转数字则增减100(参见开度**量特性)调节后一定要按规定的扭矩拧紧锁紧螺母。

  3、管路滤油器

  对小于2L/min的小流量进行调节时,务必在靠近阀的进口处设置小于10 μm的管路滤油器。
