价格：面议
加工定制：是
类型：减压阀
供应：100
| 加工定制 | 是 |
|---|---|
| 类型 | 减压阀 |
| 材质 | 铸铁 |
| 适用范围 | 液压系统 |
| 产品别名 | 溢流阀 |
| 适用介质 | 油品 |
| 适用温度 | 80（℃） |
| 公称压力 | 31.5（MPa） |
| 公称通径 | 10（mm） |
| 工作温度 | 低温 |
| 类型（通道位置） | 直通式 |
| 连接形式 | 快装 |
| 零部件及配件 | 阀体 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 形态 | 蝶式 |
| 压力环境 | 高压 |
| 主体材料 | 铸铁 |

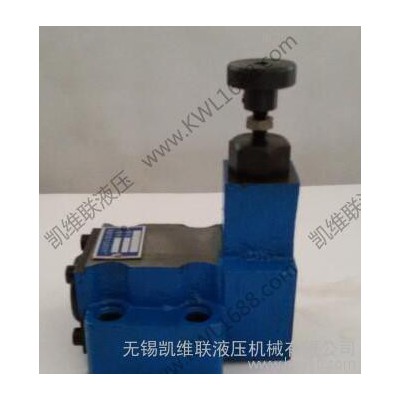

| 规格 | JF3-20B |
| 安装形式 | 板式 |
| 品牌 | KWL/凯维联 |
| 型号 | JF3-20B |
JF3-20B,减压阀,GE系列液压阀,GE系列液压阀生产厂家,GE系列液压阀价格,
减压阀能将较高的进口压力降为系统所需的压力。本系列减压阀属于定值减压阀，即不管一次油路压力如何变化，他仍能保持二次油路的压力基本恒定。
单向减压阀由减压阀并联组成，当油液反向通过时，单向阀开启，油液经单向阀自由通过。
技术规格
通径/mm | 压力等级 | 额定流量 /（L/min） | 调压范围 /MPa | 质量 /kg |
10 | C | 63 | 0.5～6.3 | 2.85 |
E | 4～16 | 2.85 | ||
20 | C | 120 | 0.5～6.3 | - |
E | 4～16 | |||
生产厂 | - | |||
型号 | 尺寸/mm | ||||||||||||
A | B | C | D | E | F | G | H | h | I | J | L | l | |
JF3-※10B | 88 | 68 | 66.7 | 42.9 | 12.5 | 10.7 | 37 | 113 | 60 | 52 | 11 | ≤125 | 15 |
JF3-※20B | 100 | 86 | 79.4 | 60.3 | 12.8 | 10.3 | 17 | 130 | 61 | 52 | 11 | ≤135 | 14 |
AJF3-※10B | 88 | 68 | 66.7 | 42.9 | 12.5 | 10.7 | 37 | 113 | 70 | 52 | 11 | ≤125 | 15 |
AJF3-※20B | 100 | 86 | 79.4 | 60.3 | 12.8 | 10.3 | 17 | 130 | 80 | 52 | 11 | ≤135 | 14 |
项目 | 尺寸/mm | ||||||
A | B | Y | F1 | F2 | F3 | F4 | |
X | 7.1 | 35.7 | 21.4 | 0 | 42.9 | 42.9 | 0 |
Y | 33.3 | 33.3 | 7.9 | 0 | 0 | 66.7 | 66.7 |
Φ | 14.7max | 14.7max | 4.8max | M10 | M10 | M10 | M10 |
项目 | 尺寸/mm | ||||||
A | B | Y | F1 | F2 | F3 | F4 | |
X | 11.1 | 49.2 | 39.7 | 0 | 60.3 | 60.3 | 0 |
Y | 39.7 | 39.7 | 6.4 | 0 | 0 | 79.4 | 79.4 |
Φ | 23.4max | 23.4max | 6.3Max | M10 | M10 | M10 | M10 |
