价格：￥0.00/台
品牌：哈威、力士乐
产品类型：全新
是否标准件：标准件
是否库存：是
起订：1台
供应：10台
发货：10天内
| 产品类型 | 全新 |
|---|---|
| 是否标准件 | 标准件 |
| 是否库存 | 是 |
| 适用机械 | 工程机械 |
| 品牌 | HAWE/哈威 |
| 型号 | V30D |
| 加工定制 | 否 |

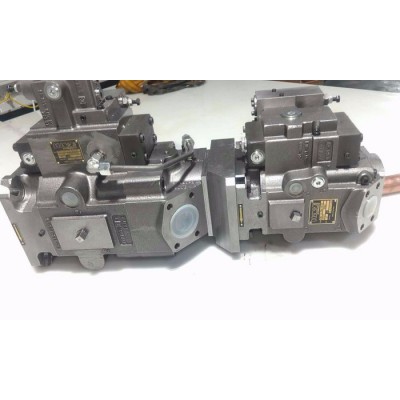

V30D型变量柱塞泵是根据斜盘原理工作，并适用于工业液压和行走机械开式回路的应用。根据需求‘可选择通轴组合变量轴向柱塞泵或其他结构形式的辅助泵.多模块化设计的变量机构（组合原理）与排量等级，能为用户提供更为广泛的应用领域。
而单泵和多级泵可提供多种排量的液压回路，较佳的功率重量比，较高的使用寿命，斜盘角度指示器，是该泵的有一大优势。
|
| 工作原理 | 配油盘原理变量柱塞泵 |
|
|
|
|
|
|
| |
|
|
| 安装 | 安装法兰 |
|
|
|
|
|
|
|
|
|
|
| 转向 | 顺时针或逆时针 |
|
|
|
|
|
|
|
|
|
|
| 安装部位 | 任意/请查看 B7960 安装说明 |
|
|
|
|
|
|
|
| |
|
| 工作液体 | 符合DIN51524的表2至3节的液压油：符合ISO | VG10至68和DIN51519标准 |
|
|
| |||||
|
|
| 最佳工作范围: 10... 35(mm2/s) |
|
|
|
|
|
|
|
| |
|
|
| 粘度范围：最小约 10；最大约 1000mm2/S |
|
|
|
|
|
|
| ||
|
|
| 生物可降解的 HEPG 和 HEES（合成脂）型压力流体在工作温度高达+70℃时也可适用。 |
| ||||||||
| 温度 | 环境温度： -40℃至+60℃.流体：-25℃至+80℃；请注意粘度范围！起动温度：可低至-40℃（注 | ||||||||||
|
|
| 意起动时粘度！），只要起动以后的工作温度至少高出 20K。 |
|
|
|
| |||||
|
| 过滤 | 推荐油的污染度 ≤ 18/13 符合 DIN ISO 4406 |
|
|
|
|
|
|
| ||
|
| 初期运行 | 在初期运行前所有的管道需用和正式运行时用的同样流体进行冲洗，泵体应通过其上盖的放油 | |||||||||
|
|
| 口灌满。泵壳的放油管道应适当安置以防泵的空运转。在初期运行及最初几分钟正常运行时， | |||||||||
|
|
| 压力限制阀必须设定至 50bar 或更低。 |
|
|
|
|
|
|
|
| |
|
|
|
|
| 095 |
| 160 | 270 | 270 | 270 | 270 | 270 |
|
| 斜盘倾角 |
| （°） | 17 |
| 17.5 | 17 | 20 | 17.5 | 20 | 17.5 |
|
| 开式回路的最小进口油压(绝对压力) | （bar） | 0.85 |
| 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | |
|
| 最小启动压力 2) | （bar） | 12 |
| 12 | 12 | 12 | 12 | 12 | 12 | |
|
| 最大允许驱动转矩 | Nm | 430 |
| 530 | 600 | 600 | 600 | 600 | 600 | |
|
| 通轴时的最大允许驱动转矩，决定于法兰 | 100 |
| --- | 600 | 600 | 600 | 600 | 600 | ||
|
| 最大自吸转速,最大斜盘倾角, |
| 2600 |
| 2400 | 2200 | 2000 | 2200 | 1900 | 1800 | |
|
| 进口压力为 1 bar (15psi) | (rpm) |
|
|
|
|
|
|
|
| |
|
| 最大转速 |
|
| 3600 |
| 3200 | 2900 | 2800 | 2600 | 2500 | 2000 |
|
| (需增加进口压力) | (rpm) |
|
|
|
|
|
|
|
| |
|
| 最小连续转速 |
| (rpm) | 500 |
| 500 | 500 | 500 | 500 | 500 | 500 |
|
| 100bar(1450psi)时驱动转矩 | (Nm) | 71 |
| 119 | 153 | 185 | 226 | 261 | 414 | |
|
|
|
| (lbf ft) | 35 |
| 61 | 78 | 93 | 115 | 132 | 203 |
|
| 驱动功率 250bar,1450rpm 时(50Hz) 时 | (Kw) | 30 |
| 50 | 64 | 77 | 95 | 109 | 174 | |
|
| 3000psi,1800rpm 时(60Hz) | (hp) | 41 |
| 68 | 87 | 105 | 129 | 148 | 237 | |
|
| 重量(约 kg) |
| 无控制器 | 40 |
| 60 | 70 | 70 | 85 | 85 | 130 |
|
| (约 lbs) |
|
| 88 |
| 132 | 154 | 154 | 187 | 187 | 287 |
|
| (约 kg) |
| 含控制器 | 46 |
| 66 | 76 | 76 | 91 | 91 | 136 |
|
| (约 lbs) |
|
| 101 |
| 145 | 168 | 168 | 201 | 201 | 300 |
|
| 惯性矩 |
| (kg m2) | 0.0056 |
| 0.0124 | 0.0216 | 0.0216 | 0.03 | 0.03 | 0.0825 |
|
|
|
| (ft. Ibs. sec2) | 0.0041 |
| 0.0092 | 0.016 | 0.016 | 0.022 | 0.022 | 0.061 |
|
| 轴承使用寿命 250bar,1450rpm 时(50Hz) | (h)*） | 31000 |
| 20000 | 17000 | 10000 | 17000 | 10000 | 23000 | |
|
| 3000psi,1800rpm 时(60Hz) |
| 25000 |
| 16000 | 14000 | 8000 | 14000 | 8000 | 19000 | |
|
|
|
|
|
|
|
|
|
|
|
| |
|
| 在最大排量时 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 最大动态扭距 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 花键轴(D)-输入 |
| (Nm) | 550 |
| 910 | 1200 | 1200 | 1700 | 1700 | 3100 |
|
|
|
| (lbf ft) | 405 |
| 670 | 885 | 885 | 1250 | 2285 |
|
|
| 花键轴(D)-输出 |
| (Nm) | 275 |
| 455 | 600 | 600 | 850 | 850 | 1550 |
|
|
|
| (lbf ft) | 205 |
| 333 | 445 | 445 | 625 | 1145 |
|
|
| 平键轴(K)-输入 |
| (Nm) | 280 |
| 460 | 650 | 650 | 850 | 850 | 1550 |
|
|
|
| (lbf ft) | 205 |
| 340 | 480 | 480 | 630 | 630 | 1145 |
|
| 花键轴(S)-输入 |
| (Nm) | 500 |
| 500 | 1200 | 1200 | 1200 | 1200 | 1200 |
|
|
|
| (lbf ft) | 370 |
| 370 | 885 | 885 | 885 | 885 | 885 |
|
| 花键轴(S)-输入 |
| (Nm) | 275 |
| 455 | 600 | 600 | 850 | 850 | 1000 |
|
|
|
| (lbf ft) | 205 |
| 335 | 445 | 445 | 625 | 625 | 740 |
|
| 当压力为250bar，1450rpm最大斜盘摆角噪音(dB(A)) | 72 |
| 74 | 75 | 75 | 76 | 76 | 77 | ||
|
| 3600psi,1800rpm时 | (dB(A)) | 75 |
| 78 | 79 | 79 | 80 | 80 | 82 | |
|
| （在噪声室中测试、距泵，1 米按 DIN ISO4412 标准） |
|
|
|
|
|
|
|
| ||
| | | | |
|
|
|
|
|
|
|
|
|
| ||||||||||||||||
|
| |
|
|
|
|
|
|
|
|
| | ||||||||||||||||||
